Pedrollo 4SR — В НАЛИЧИИ — 4" дюймовый скважинный насос из нержавеющей стали AISI 304 для водоснабжения, моечных и противопожарных систем, повышения давления и орошения

Pedrollo 4SR — 4-дюймовые скважинные электронасосы, чтобы поднять воду из скважины в дом, на полив или в накопительную ёмкость. Подача до 21 м³/ч, напор до 405 м, погружение до 100 м. Серия разбита на группы по подаче — 4SR 1, 1,5, 2, 4, 6, 8, 10, 12, 15, — а внутри группы типоразмеры различаются числом ступеней и напором. Проточная часть — нержавеющая сталь AISI 304, подшипники с покрытием оксидом хрома: насос переносит до 150 г песка на кубометр воды. Подбор идёт в два шага: сначала группа по нужной подаче, затем типоразмер по требуемому напору.

Группы серии 4SR по подаче

Где применяют насосы 4SR

Эксплуатационные ограничения

• Температура жидкости — до +35 °C
• Содержание песка — не более 150 г/м³
• Глубина погружения — до 100 м ниже уровня воды
• Минимальный диаметр скважины — 4 дюйма (100 мм)
• Запусков в час — до 20 через равные промежутки времени
• Поток охлаждения двигателя — не менее 8 см/с
• Режим работы — S1, непрерывная эксплуатация

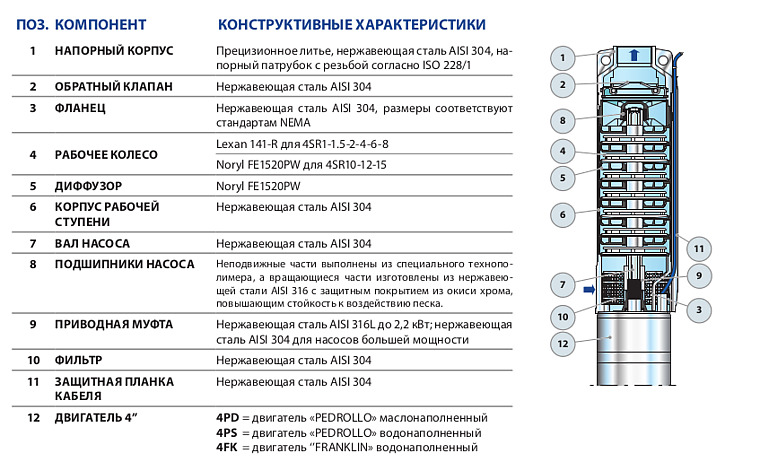

Конструкция серии 4SR

Узел	Материал и исполнение
Нагнетательный корпус	Нержавеющая сталь AISI 304, резьба ISO 228
Обратный клапан	Нержавеющая сталь AISI 304
Кожух	Нержавеющая сталь AISI 304, стандарт NEMA
Рабочие колёса	Lexan 141-R (4SR 1…8) или Noryl FE1520PW (4SR 10…15)
Диффузоры	Noryl FE1520PW
Вал насоса	Нержавеющая сталь AISI 304
Подшипники насоса	Технополимер, втулки и валы из AISI 316 с покрытием оксидом хрома для стойкости к песку
Фильтр	Нержавеющая сталь AISI 304
Крепление страховочного троса	AISI 316L до 2,2 кВт, AISI 304 свыше 2,2 кВт
Класс изоляции	F

Варианты двигателя

• 4PD — двигатель Pedrollo в масляной ванне
• 4PS — двигатель Pedrollo, водонаполненный
• 4FK — двигатель Franklin, водонаполненный

Как установить насос 4SR

Ошибки, из-за которых скважинный насос выходит из строя

Шесть ситуаций, которые чаще всего приводят к ремонту.

Что будет, если насос запустить без воды

Сухой ход выводит из строя двигатель за минуты. Вода не только перекачивается, но и охлаждает двигатель: без неё обмотка перегревается раньше, чем сработает тепловая защита. Поставьте реле сухого хода или датчик уровня — это дешевле ремонта.

Почему насосу мало просто быть под водой

Двигатель охлаждается потоком воды вдоль корпуса, и этот поток должен быть не менее 8 см/с. В широкой обсадной колонне или в накопительной ёмкости вода поднимается медленнее этого предела, и охлаждения не хватает. Решение — рубашка охлаждения: она направляет поток вдоль корпуса двигателя. Производитель предлагает её для двигателей от 2,2 до 7,5 кВт; для моделей меньшей мощности выход один — опустить насос ниже уровня воды или обеспечить движение воды вдоль двигателя.

Сколько раз в час можно включать насос

Допустимая частота включений — 20 пусков в час через равные промежутки. Частые пуски греют двигатель и изнашивают пусковую аппаратуру. Мембранный бак снимает проблему: чем он больше, тем реже включается насос.

На чём должен висеть насос в скважине

На страховочном тросе через проушины нагнетательного корпуса. Ни труба, ни тем более кабель нести вес насоса не должны: труба со временем вытягивается, кабель рвётся по жиле. Трос берут нержавеющий или нейлоновый.

Хватит ли штатного кабеля до пульта

Штатный кабель — 2 м при мощности до 2,2 кВт и 3,6 м при 3–7,5 кВт, до щита его почти всегда не хватает. Удлинение делают герметичной муфтой и кабелем подходящего сечения: тонкая жила даёт просадку напряжения, двигатель греется и теряет мощность. Соединение на скрутке с изолентой под водой недопустимо.

Что делает песок с насосом

Предельное содержание песка — 150 г на кубометр воды. Выше этого предела песок работает как абразив: изнашиваются ступени и подшипники, подача падает. Если скважина пескует, сначала прокачайте её и поставьте фильтр, а насос поднимите выше от дна.
