Поставка насосного
оборудования
Tsunami

Tsunami KTZ

В НАЛИЧИИ

Стоимость оборудования

По запросу
В наличии Отгрузка сегодня со склада в СПб
Консультация специалиста+7 (812) 501-93-32
Официальный дилер Tsunami
Самовывоз сегоднябесплатно Доставка по Санкт-Петербургубесплатно Доставка по России
Основные характеристики
Производительность 25—175 м³/ч
Напор 15—55 м
Мощность 1.5—15 кВт
Вес 33—147 кг
Тип
Среда сильнозагрязненная вода
Тип шламовый
Вид погружной
Электрические характеристики
Напряжение 380 В
Сила тока 3.5—29.5 А
Полюсов 4
Класс нагрева F
Геометрические характеристики
Входной диаметр 8.5—19.5 мм
Выходной диаметр 50—150 мм
Технические характеристики
Определите расход. Диапазон серии 25–175 м³/ч. Габарит патрубка задаёт производительность 50 мм — 25 м³/ч, 80 мм — 40–65 м³/ч, 100 мм — 80–120 м³/ч, 150 мм — 122–175 м³/ч.
Посчитайте полный напор. Высота подъёма плюс потери в рукаве. Внутри одного габарита напор растёт с мощностью у KTZ4 это 18 м при 3,7 кВт и 55 м при 15 кВт.
Сверьте пару значений с кривой модели. Производительность и напор задаются вместе KTZ415 рассчитан на 120 м³/ч и 55 м, KTZ615 — на 175 м³/ч, но при 40 м.
Проверьте массу. От 33 до 147 кг. Вручную переносят модели до 60 кг, тяжелее — только с подъёмным приспособлением.
Учтите питание. Все модели рассчитаны на трёхфазную сеть 380 В; у 15-киловаттных номинальный ток 29,5 А — по нему выбирают кабель и автомат.
Размеры
Ширина 235—374 мм
Высота 548—954 мм
Длина 216—350 мм
Модель
Q (м³/ч)
H (м)
P (кВт)
DN (мм)
Цена
Профессиональный
Подбор Аналогов
Всегда в наличии
Промышленные Насосы
ШЛАМОВЫЕ НАСОСЫ
  • Для Карьера
  • Для Котлована
  • Для Шахты
  • Для Строительства
ВСЕГДА В НАЛИЧИИ
Шламовые Насосы
большой производительности
Перейти
ДРЕНАЖНЫЕ НАСОСЫ
  • Для Осушения Карьера
  • Для Строительства
  • Для Большого Объема
  • Для откачки из Шахты
Надежные решения для
Промышленного Водоотведения
Перейти
КАНАЛИЗАЦИОННЫЕ НАСОСЫ
  • Для Очистных Сооружений
  • Для Городской Канализации
  • Для Большого Объема
Эффективная перекачка
сточных вод
Перейти

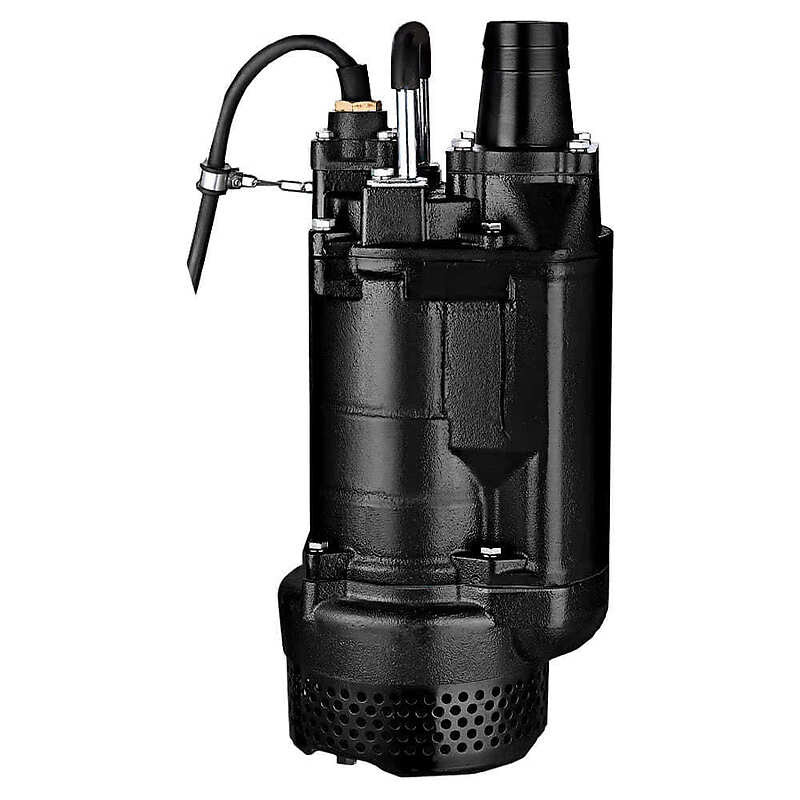

Tsunami KTZ — погружной насос для грязной воды и тяжёлых шламов, включая бентонитовый раствор. Подача 25–175 м³/ч, напор 15–55 м, мощность 1,5–15 кВт, напорный патрубок от 50 до 150 мм. Модели различаются габаритом и мощностью, гидравлическая схема у всех общая.

175 м³/ч
подача до
55 м
напор до
15 кВт
мощность
150 мм
напорный патрубок
147 кг
масса

Назначение насосов Tsunami KTZ

Насосы серии предназначены для перекачивания сильнозагрязнённой воды с механическими включениями, шламов и бентонитовых растворов. Штатная область применения — водоотлив в котловане, откачка из зумпфов и отстойников, рециклинг бурового раствора, работа на строительной и буровой площадке в круглосуточном режиме. Установка погружная, питание трёхфазное 380 В.

От лёгких дренажных серий KTZ отличает расчёт на постоянную работу в среде с абразивом: там, где обычный дренажный насос требует замены проточной части за сезон, эта серия рассчитана на такую нагрузку конструктивно.

Как читается обозначение

Маркировка серии устроена прозрачно и позволяет определить типоразмер без каталога.

Как читается обозначение Tsunami KTZ
KTZ<strong>2</strong>…напорный патрубок 2 дюйма, 50 мм. Модели KTZ21.5, KTZ22.2, KTZ23.7 — подача 25 м³/ч
KTZ<strong>3</strong>…патрубок 3 дюйма, 80 мм. Подача 40–65 м³/ч
KTZ<strong>4</strong>…патрубок 4 дюйма, 100 мм. Подача 80–120 м³/ч
KTZ<strong>6</strong>…патрубок 6 дюймов, 150 мм. Подача 122–175 м³/ч
…<strong>1.5</strong> … <strong>15</strong>вторая часть обозначения — мощность двигателя в киловаттах: от 1,5 до 15 кВт

Пример: Tsunami KTZ47.5 — патрубок 100 мм, двигатель 7,5 кВт, подача 80 м³/ч при напоре 40 м.

Выбор модели

Как выбрать модель внутри серии
  1. Определите расход. Диапазон серии 25–175 м³/ч. Габарит патрубка задаёт подачу: 50 мм — 25 м³/ч, 80 мм — 40–65 м³/ч, 100 мм — 80–120 м³/ч, 150 мм — 122–175 м³/ч.
  2. Посчитайте полный напор. Высота подъёма плюс потери в трассе. Внутри одного габарита напор растёт с мощностью: у KTZ4 это 18 м при 3,7 кВт и 55 м при 15 кВт.
  3. Сверьте пару значений с таблицей моделей. Подача и напор задаются вместе: KTZ415 даёт 120 м³/ч при 55 м, а KTZ615 — 175 м³/ч, но только при 40 м.
  4. Проверьте массу. От 33 до 147 кг. Насос переносят вручную до 60–70 кг, тяжелее — только с подъёмным приспособлением.
  5. Учтите питание. Все 15 моделей рассчитаны на трёхфазную сеть 380 В.
Подбор по одной цифре — самая частая ошибка в этой серии. Максимальная подача 175 м³/ч и максимальный напор 55 м достигаются разными моделями: KTZ615 и KTZ415 соответственно. Насос, выбранный по расходу без проверки напора, на длинной трассе выдаст заметно меньше паспортного.

Отличия от похожих серий

KTZ и похожие серии Tsunami
<strong>KTZ</strong> — эта серия15 моделей, 25–175 м³/ч, напор 15–55 м, 1,5–15 кВт. Грязная вода и тяжёлые шламы, ручное управление
<a href="/dren/ktze/">KTZE</a>9 моделей, 25–105 м³/ч, напор 15–37 м, 1,5–5,5 кВт. Та же гидравлика со встроенной системой автоматического пуска по уровню
<a href="/shlam/ktd/">KTD</a>8 моделей, 30–100 м³/ч, напор 14–32 м. Шламовое исполнение с агитатором для строительных работ и зольного остатка
<a href="/dren/dcal/">DCAL</a>20 моделей, 24–936 м³/ч, напор до 90 м. Лёгкое дренажное исполнение для менее нагруженных задач

Технические характеристики

Технические границы серии Tsunami KTZ
Подача25–175 м³/ч
Напор15–55 м
Мощность1,5–15 кВт
Напорный патрубок50, 80, 100 и 150 мм
Масса33–147 кг
Напряжение питания380 В, 50 Гц
Перекачиваемая средасильнозагрязнённая вода, шлам, бентонитовый раствор
Установкапогружная
Моделей в серии15

Установка и эксплуатация

Насос опускают на твёрдое основание: если корпус погрузится в осадок, всасывание перекроется, а двигатель потеряет охлаждение. Напорный рукав раскладывают без провисающих участков — осевший в провисе песок при следующем пуске работает как пробка. Кабель крепят к рукаву с запасом петли у самого насоса.

Масса моделей от 33 до 147 кг. Лёгкие типоразмеры на 50 и 80 мм переносятся вручную, модели на 100 и 150 мм требуют подъёмного приспособления — это учитывают при организации приямка, а не при первом обслуживании.

Три признака, по которым отслеживают состояние: потребляемый ток, состояние масла в камере уплотнения и звук работы. Появление эмульсии в масле означает, что торцевое уплотнение начало пропускать, — узел меняют до того, как вода дойдёт до обмотки.

Подходит для
  • грязной воды с песком и мелким гравием
  • бентонитового раствора и буровых шламов
  • водоотлива в котловане и на буровой площадке
  • откачки из зумпфов и отстойников
  • круглосуточной работы в тяжёлых условиях
Не подходит для
  • фекальных стоков с длинными волокнами — нужен канализационный насос
  • чистой воды на большой напор — задачу закрывает обычный центробежный насос
  • пульпы плотностью выше 1,5 кг/л — берут серию Ni-Hard
  • среды горячее 40 °C

Вопросы по серии Tsunami KTZ

Чем KTZ отличается от KTZE?

Гидравлика одинаковая, разница в управлении. У KTZE встроена система автоматического пуска и остановки по уровню, поэтому насос работает в необслуживаемом приямке без отдельного шкафа с поплавками. Диапазон KTZE уже — до 105 м³/ч и 37 м напора против 175 м³/ч и 55 м у KTZ.

Можно ли качать этим насосом бентонит?

Да, серия рассчитана в том числе на бентонитовый раствор — это её штатная задача на буровых площадках. При постоянной работе на плотном растворе контролируют потребляемый ток: рост нагрузки означает, что плотность выше расчётной.

Две модели дают 15 кВт — какую брать?

KTZ415 и KTZ615 отличаются габаритом патрубка и рабочей точкой. Первая даёт 120 м³/ч при напоре 55 м, вторая — 175 м³/ч, но напор падает до 40 м. Выбор определяется тем, чего в задаче больше: высоты подъёма или объёма.

Насос стал греться и чаще отключаться — в чём причина?

Три частые причины: уровень воды упал ниже корпуса двигателя и охлаждение пропало, напорная линия пережата и подача близка к нулю, среда стала плотнее расчётной. Проверяют в этом порядке — первая встречается чаще двух остальных вместе.

Поставка

Насосы Tsunami KTZ поставляем со склада в Санкт-Петербурге и под заказ. Для подбора модели нужны расход, полный напор с учётом длины трассы и состав перекачиваемой среды. Раздел с близкими решениями — дренажные насосы для очень грязной воды с песком.
