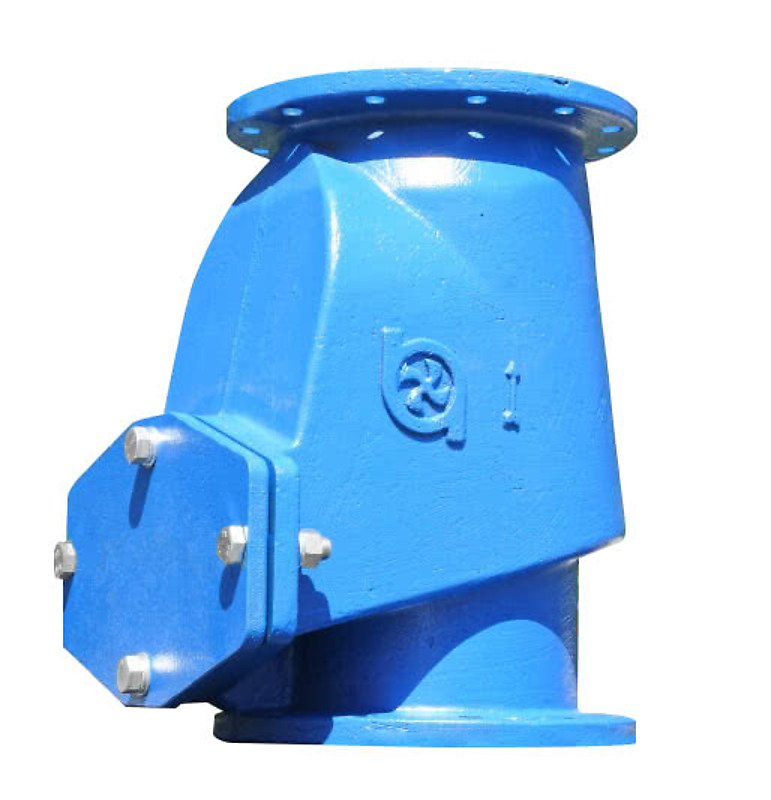

Обратный клапан Иртыш КСВ

Обратный клапан Иртыш КСВ от официального дилера завода Взлет в России. Устанавливается Иртыш КСВ на канализационных и водопроводных трубопроводах. Возможно использование как в горизонтальных так и в вертикальных потоках.

Материалы

Корпус состоит из серого чугуна СЧ20, с твердостью 200 МПа. Корпус покрыт составом на основе эпоксидной смолы.

Крышка обратного клапана выполнена из чугуна, той же марки, что и корпус. Так же крышка выполнена с покрытием на основе эпоксидной смолы.

Блокирующий диск клапана выполнен из резины марки НО-68-1. Так же, блокирующий клапан имеет стальной диск для прочности.

Уплотнение крышки клапана Иртыш КСВ выполняется на основе паронита или резины.

Назначение

Обратный клапан Иртыш КСВ предназначен для установки в трубопровод для предотвращения движения перекачиваемой жидкости в обратном направлении. Обратный клапан относится к классу защитной трубопроводной арматуры, предназначенной для работы как в чистой, так и загрязненной среде, в том числе и для работы с фекальными водами.

Рабочие характеристики перекачиваемой жидкости

Клапан Иртыш КСВ предназначен для работы в температурном режиме:

• Температура окружающей среды: 0...80°С (273...353°К)
• Температура перекачиваемой жидкости: 0...100°С (273...373°К)

Рабочее давление потока не более 1 МПа.

Данный обратный клапан не предназначен для работы с морской водой.

Иртыш КСВ предназначен для работы с:

1. Водой отопительной системы
2. Хозяйственная вода
3. Холодная вода
4. Конденсационная вода
5. Смесь воды с гликолем, где гликоля до 40%

Водный показатель pH жидкости должен быть 6...9, температура 263...373°К (-10...+100°C). Жидкость может содержать твердые включения в количестве до 1% по объему и размеру частиц.

Обратный клапан Иртыш КСВ подходит для всех видов жидкости схожих по плотности, вязкости, химической активности с чистой водой.

Герметичность затвора

По ГОСТ 9544-2015 (Арматура трубопроводная. Нормы герметичности затворов) Обратный клапан Иртыш КСВ соответствует классу герметичности — В.

Строение обратного клапана Иртыш КСВ

Обратный клапан состоит из 3-х частей: корпус, клапан, крышка корпуса. Сам корпус представляет из себя монолитную конструкцию из серого чугуна. Подвижный клапан выполнен из обрезиненного блокирующего диска. Крышка корпуса так же выполнена из серого чугуна и обработана составом с эпоксидной смолой.

Конструкция клапана выполнена таким образом, что она препятствует засорению и не нуждается в обслуживании. Так же, в случае необходимости в конструкцию насоса может быть добавлен отжимной болт для отодвижения диска с его посадочного места. Это позволяет при необходимости опорожнять трубопровод.

Конструкция обратного клапана выполнена для свободного прохода жидкости относительно номинального диаметра. Такая конструкция позволяет снизить гидравлическое сопротивление жидкости и уменьшить шум до минимума.

Принцип действия

При возникновении давления со стороны потока жидкости, клапан открывается. При отсутствии давления или в присутствии давления с обратной стороны клапан закрывается. Таким образом, клапан регулируется автоматически.
