Zenit AP BluePRO HP

Стоимость оборудования

По запросу
Консультация специалиста+7 (812) 501-93-32
Официальный дилер Zenit
Доставка по Санкт-Петербургубесплатно Доставка по России
Основные характеристики
Производительность 17 м³/ч
Напор 25 м
Мощность 1.1 кВт
Тип
Среда слабозагрязненная вода
Тип дренажный
Вид погружной
Электрические характеристики
Напряжение 220, 380 В

Zenit AP BluePRO HP — погружной высоконапорный дренажный насос AP bluePRO 150/2/G40H: открытое многоканальное чугунное рабочее колесо, всасывающая сетка, горизонтальный выход G 1½″ / DN32, P2 1,1 кВт, одно- и трёхфазный: производительность до 17 м³/ч, напор до 25 м, мощность 1,1 кВт. Перекачивает преимущественно чистые жидкости или жидкости с мелкими твёрдыми частицами и песком (свободный проход 6 мм), ливневые и фильтрационные воды с небольшим содержанием песка.

до 17 м³/ч
производительность
до 25 м
напор
1,1 кВт
мощность
до 40 °C
температура жидкости

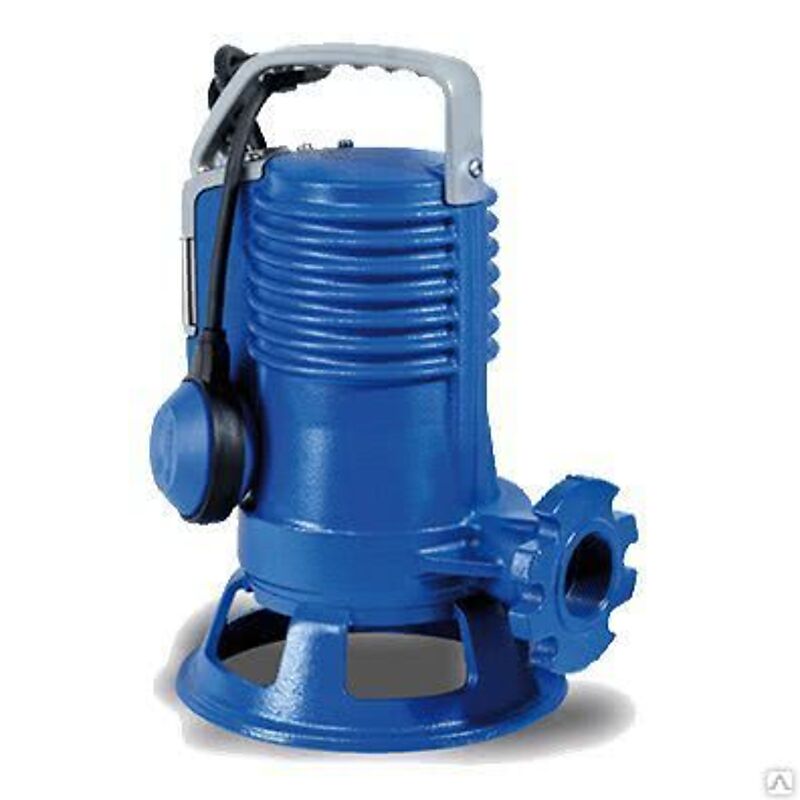

Погружной насос Zenit AP bluePRO с высоконапорным колесом и поплавком
Погружной насос Zenit AP bluePRO с высоконапорным колесом и поплавком
Разрез AP bluePRO: 1: ручка, 2: кабельный ввод, 3: два уплотнения SiC, 4: масляная камера, 5: входная сетка, 6: фланцевый напорный патрубок
Разрез AP bluePRO: 1: ручка, 2: кабельный ввод, 3: два уплотнения SiC, 4: масляная камера, 5: входная сетка, 6: фланцевый напорный патрубок

Где применяют дренажные насосы Zenit AP BluePRO HP

  • Перекачка преимущественно чистых жидкостей или жидкостей с мелкими твёрдыми частицами и песком
  • Откачка фильтрационных вод с небольшим содержанием песка
  • Фонтаны и водные композиции
  • Чистые сточные воды, ливневые стоки и фильтрационные воды с небольшим количеством песка; высокий напор позволяет питать водные композиции и декоративные фонтаны; бытовое и профессиональное применение
  • Перекачка чистой воды под высоким давлением для элементов городского благоустройства (водные композиции)
  • Откачка чистой или грязной воды с мелкими твёрдыми включениями
  • Работа в станции blueBOX 60 для чистых стоков и стоков от умывальников, когда нужен больший напор
  • Продолжительная работа с высокой нагрузкой в частных домах, жилых зданиях и на небольших гражданских объектах
  • Откачка воды из бассейнов (люди не должны находиться в воде, пока насос не извлечён)
  • Канализационные насосные станции общественных зданий и аэропортов (объекты в Ливане и Китае, в Сиане — вместе со станциями blueBOX 400 л)
  • Очистные сооружения и насосные станции (объект в Турции)

Конструкция Zenit AP BluePRO HP

  • Модель 150/2/G40H: P2 1,10 кВт, ток 7,5 А при 230 В 1~ и 3,2 А при 400 В 3~, 2900 об/мин, прямой пуск, свободный проход 6 мм, масса 24 кг
  • Характеристика модели 150 (Q, л/с → H, м): 0 → 20,9; 1 → 19,8; 2 → 18,5; 3 → 16,7; 4 → 14,6; 5 → 11,7; 6 → 7,8
  • Открытое многоканальное рабочее колесо высокого напора из чугуна EN-GJL-250
  • Свободный проход 6 мм
  • Всасывающая сетка из полипропилена, опоры из высокопрочного чугуна
  • Горизонтальный выход с резьбой G 1½″ и фланцем DN32 PN6
  • Два торцевых уплотнения из карбида кремния (2SiC) в масляной камере
  • Кольцо V-ring в контакте с жидкостью защищает торцевые уплотнения от посторонних частиц
  • Масляная камера продлевает срок службы торцевых уплотнений и легко доступна при обслуживании
  • Сухой двигатель 0,74–1,5 кВт, 2 полюса, 2900 об/мин, прямой пуск, одно- и трёхфазный; изоляция класса F (155 °C), IP68; исполнения на 50 и 60 Гц
  • Термозащита встроена в обмотку статора
  • Однофазные модели — со встроенным конденсатором, трёхфазные — с реле
  • Кабельный ввод с фиксатором кабеля и двумя уплотнительными кольцами
  • Однофазные модели — кабель H07RN-F 3G1 длиной 5 м с вилкой Schuko (под заказ 10 м); трёхфазные — H07RN-F 4G1 длиной 10 м; для наружной установки стандарт EN 60335-2-41 требует кабель 10 м
  • Поплавковый выключатель с регулировкой хода для настройки уровней включения и отключения
  • Корпус из чугуна EN-GJL-250, корпус насоса отлит заодно с корпусом двигателя
  • Алюминиевая ручка с проушиной под скобу для подъёма
  • Табличка из нержавеющей стали с лазерной гравировкой
  • Каждый насос проходит испытание давлением: проверяются прокладки, кабельный ввод и торцевые уплотнения
  • Есть исполнения с сертификатом IECEx: Ex ec nC h IIC T3 Gc (однофазные) и Ex ec h IIC T3 Gc (трёхфазные)

Материалы Zenit AP BluePRO HP

Корпусчугун EN-GJL-250
Крыльчаткачугун EN-GJL-250
Крепёжнержавеющая сталь класса A2-70
Прокладкирезина NBR
Валнержавеющая сталь AISI 431
Торцевые уплотнениякарбид кремния / карбид кремния (2SiC)
Всасывающая сеткаполипропилен
Опорывысокопрочный чугун
Ручкаалюминий
Табличканержавеющая сталь
Окраскадвухкомпонентная эпоксидная, средняя толщина 120 мкм

Условия работы

Температура жидкостидо 40 °C, кратковременно до 90 °C (не более 3 мин)
pH6–14
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Пусков в часдо 30
Уровень шумаменее 70 дБ
Режим работыполностью погружённый: жидкость охлаждает двигатель

Двигатель и электрика

Питание220/240 В 1~ или 380/400 В 3~, 50 Гц (есть исполнения на 60 Гц)
Мощность P20,74–1,5 кВт, 2 полюса
Частота вращения и пуск2900 об/мин, прямой пуск
Изоляциякласс F (155 °C)
Степень защитыIP68
Термозащитавстроена в статор
Подключениечерез дифференциальный автомат соответствующего номинала; однофазные — избегать частых пусков ради ресурса конденсатора

Варианты монтажа Zenit AP BluePRO HP

  • Свободная установка: Насос стоит на дне, напорный рукав присоединяется через штуцер на выходе
  • Стационарная установка: Насос присоединяется к жёсткому напорному трубопроводу — резьбой или фланцем
  • На внешней муфте DAC-E: Подъём насоса без опорожнения резервуара
  • На донной автомуфте DAC-V / DAC-H: Для насосов с горизонтальным выходом: донная автомуфта крепится к дну, насос опускается по двум направляющим и снимается без опорожнения резервуара
  • Приямок: Минимальный размер приямка — 450×450 мм
Свободная установка AP bluePRO в приямке: насос на дне, отвод по гибкому шлангу, подъём на цепи
Свободная установка AP bluePRO в приямке: насос на дне, отвод по гибкому шлангу, подъём на цепи
Установка AP bluePRO с внешней муфтой DAC-E: насос на цепи, муфта на напорной трубе у люка
Установка AP bluePRO с внешней муфтой DAC-E: насос на цепи, муфта на напорной трубе у люка
Установка AP bluePRO на донной автомуфте DAC-H с горизонтальным выходом и направляющей
Установка AP bluePRO на донной автомуфте DAC-H с горизонтальным выходом и направляющей
Габаритный чертёж AP bluePRO с фланцем выхода, уровни включения поплавка и таблица размеров и массы
Габаритный чертёж AP bluePRO с фланцем выхода, уровни включения поплавка и таблица размеров и массы
Кривые Q-H AP bluePRO: 1: 100/2/G40H, 2: 150/2/G40H, 3: 200/2/G40H
Кривые Q-H AP bluePRO: 1: 100/2/G40H, 2: 150/2/G40H, 3: 200/2/G40H
Поле характеристик серии bluePRO: области подачи и напора DG, DR, GR и AP bluePRO
Поле характеристик серии bluePRO: области подачи и напора DG, DR, GR и AP bluePRO
Высоконапорное рабочее колесо AP bluePRO
Высоконапорное рабочее колесо AP bluePRO
Материалы и условия работы серии bluePRO: корпус и колесо из чугуна EN-GJL-250, вал AISI 431, до 40 °C
Материалы и условия работы серии bluePRO: корпус и колесо из чугуна EN-GJL-250, вал AISI 431, до 40 °C
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Габаритный чертёж поплавкового выключателя MAC 3: 154 × 106 × 50 мм
Габаритный чертёж поплавкового выключателя MAC 3: 154 × 106 × 50 мм

Расшифровка маркировки Zenit AP BluePRO HP

APгидравлика AP (Alta Prevalenza) — высокий напор
Blue PROсерия bluePRO
150мощность в л.с. × 100 (1,5 л.с.)
/2число полюсов двигателя
G40Hвыход: G — резьба GAS, 40 — диаметр в мм, H — горизонтальный
Aгидравлическая модель
1номер версии
Cтипоразмер двигателя
M / Tфазы двигателя: M — однофазный, T — трёхфазный
5частота: 5 — 50 Гц, 6 — 60 Гц
TCоднофазное исполнение: термозащита, конденсатор
TCGоднофазное исполнение: термозащита, конденсатор, поплавковый выключатель
TRтрёхфазное исполнение: термозащита, реле
TRGтрёхфазное исполнение: термозащита, реле, поплавковый выключатель
2SICдва торцевых уплотнения из карбида кремния, V-ring

Документы Zenit

Как выбрать модель Zenit AP BluePRO HP

  • Производительность серии — до 17 м³/ч: самая производительная модель — APBLUEH 150/2/G40H A1CM5.
  • Напор — до 25 м: самое высоконапорное исполнение — APBLUEH 150/2/G40H A1CM5.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
