Zenit APE
Стоимость оборудования
По запросу| Производительность | 32.4 м³/ч |
| Напор | 24.9 м |
| Мощность | 1.7 кВт |
| Вес | 26 кг |
| Среда | слабозагрязненная вода |
| Тип | дренажный |
| Вид | погружной |
| Напряжение | 220, 380 В |
| Свободный проход | 7 мм |

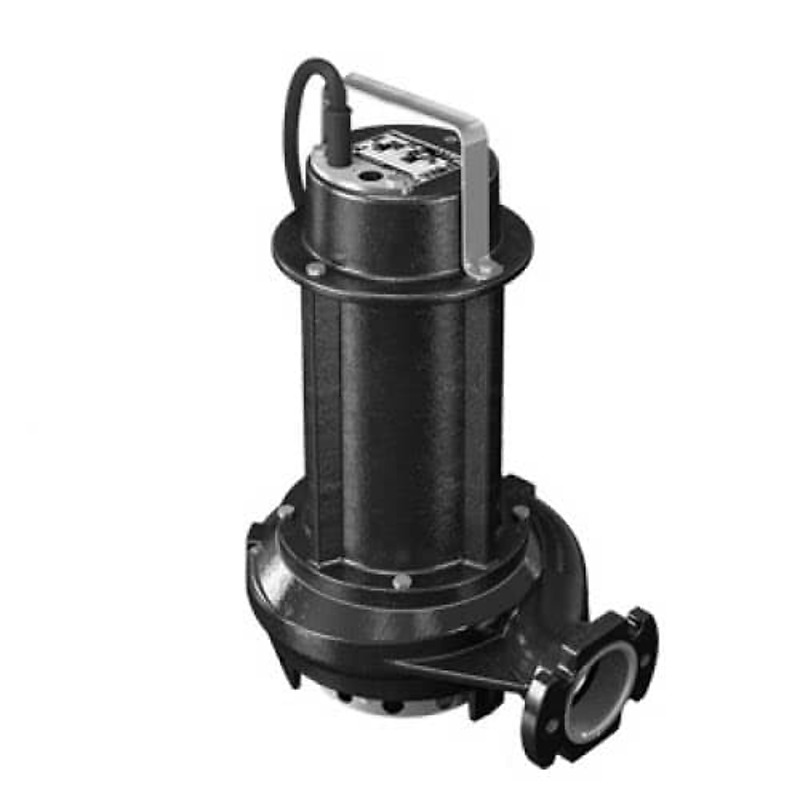

Zenit APE — погружной высоконапорный дренажный насос серии E с чугунным открытым многоканальным рабочим колесом и сеткой из нержавеющей стали: производительность до 32,4 м³/ч, напор до 24,9 м, мощность 1,7 кВт. Перекачивает чистые, дождевые и фильтрационные воды, в том числе слегка запесоченные, с твёрдыми частицами до 7 мм.


Где применяют дренажные насосы Zenit APE
- Подъём чистой и слегка запесоченной воды
- Преимущественно чистые жидкости, когда нужен высокий напор
- Орошение и рыбоводство
- Рыбоперерабатывающая отрасль
- Дождевые и фильтрационные воды с небольшим количеством песка
- Перекачка чистой воды под высоким давлением в водные композиции городской среды и благоустройства
- Установка в небольших приямках, аварийное опорожнение резервуаров, полив
- Небольшие станции подъёма, где нужны компактные размеры и высокая надёжность
- Станции подъёма и очистные сооружения жилого, промышленного и муниципального назначения (общее назначение насосов Zenit этого руководства)
Конструкция Zenit APE
- Открытое многоканальное рабочее колесо из чугуна для высокого напора
- Всасывающая сетка из нержавеющей стали; свободный проход 7 мм
- Спиральные рёбра на тыльной стороне рабочего колеса рвут и выводят нитевидные включения, предотвращая перегрузку двигателя
- Одно торцевое уплотнение из карбида кремния (SiC) и одна манжета
- Сухой двигатель с термозащитой от перегрузки
- Изоляция класса F, степень защиты IP68
- Однофазные модели — со встроенным конденсатором; трёхфазные оснащаются термозащитой и реле защиты двигателя (опция)
- Горизонтальный выход GAS 2" с фланцем — резьбовое или фланцевое присоединение
- Прочный чугунный корпус, ручка для подъёма и переноски из нержавеющей стали
- Исполнения с встроенным поплавковым выключателем упрощают монтаж
- Каждый насос проходит испытание давлением: проверяется герметичность отсека двигателя и правильность установки торцевых уплотнений
- Кабель H07RN-F длиной 5 м, под заказ 10 м
- Исполнения: однофазные TC и TCG (с поплавком), трёхфазные TR и TRG (с поплавком)
- Рубашки охлаждения нет: насос работает в погружённом положении
Материалы Zenit APE
| Корпус двигателя | чугун EN-GJL-250 |
| Крыльчатка | чугун EN-GJL-250 |
| Корпус гидравлики | чугун EN-GJL-250 |
| Всасывающая сетка | нержавеющая сталь |
| Крепёж | нержавеющая сталь класса A2-70 |
| Прокладки | резина NBR |
| Вал | нержавеющая сталь AISI 431 |
| Торцевое уплотнение | карбид кремния (SiC) + манжета |
| Ручка | нержавеющая сталь AISI 304 |
| Окраска | двухкомпонентная эпоксидная с высокой коррозионной стойкостью |
Условия работы
| Температура жидкости | до 40 °C |
| pH | 6–14 |
| Вязкость | 1 мм²/с |
| Плотность | 1 кг/дм³ |
| Глубина погружения | до 20 м |
| Пусков в час | до 30 |
| Уровень шума | менее 70 дБ |
Двигатель и электрика
| Питание | 220/240 В 1~ или 380/400 В 3~, 50 Гц; есть исполнение 60 Гц |
| Мощность P2 | 1,7 кВт |
| Полюса / частота вращения / пуск | 2 / 2900 об/мин / прямой пуск |
| Ток | 1~ 230 В: 10,0 А; 3~ 400 В: 3,8 А |
| Изоляция / защита | класс F, IP68 |
| Кабель | однофазное исполнение — H07RN-F 3G1 длиной 5 м (под заказ 10 м с вилкой Schuko); трёхфазное — H07RN-F 4G1 длиной 10 м |
| Кабель при наружной установке | по EN 60335-2-41 — длиной 10 м |
Варианты монтажа Zenit APE
- Свободная установка: Насос стоит на дне, к выходу присоединён гибкий шланг
- Стационарная установка: Насос присоединён к жёсткому напорному трубопроводу резьбой или фланцем
- На внешней муфте DAC-E: Монтаж и обслуживание без опорожнения резервуара; подходит для небольших приямков
- На донной автомуфте DAC-V / DAC-H: Погружная стационарная установка для насосов с горизонтальным выходом (резьба или фланец); насос обслуживается и заменяется без опорожнения резервуара











Расшифровка маркировки Zenit APE
| AP | семейство гидравлики Alta Prevalenza — высоконапорное рабочее колесо |
| E | серия E |
| 200 | мощность в л. с. × 100 (2,0 л. с.) |
| /2 | число полюсов двигателя |
| G | тип присоединения выхода: резьба GAS (или фланец) |
| 50 | диаметр выхода, мм |
| H | горизонтальный выход |
| A | гидравлическая модель |
| 0 | номер версии |
| C | типоразмер двигателя |
| M / T | однофазный / трёхфазный двигатель |
| 5 | частота 50 Гц (6 — 60 Гц) |
| TC | термозащита, конденсатор |
| TCG | термозащита, конденсатор, поплавок |
| TR | термозащита, реле |
| TRG | термозащита, реле, поплавок |
| SICM | одно торцевое уплотнение из карбида кремния и манжета |
Документы Zenit
- Обзор продукции Zenit (PDF, русский)
- Каталог промышленного оборудования, 50 Гц (обзор серий, материалы, поля характеристик) (PDF, английский)
- Руководство по первой установке (серии S, E, O, I, N, P, X, B, Y) (PDF, мультиязычный, есть RU)
- Сертификат IECEE CB на серии E, O, N, S, blue, bluePRO, steel (PDF, английский)
- Указания по безопасности для погружных электронасосов (PDF, мультиязычный, есть RU)
Как выбрать модель Zenit APE
- Производительность серии — до 32,4 м³/ч: самая производительная модель — APE 200/2/G50H A0CM5.
- Напор — до 24,9 м: самое высоконапорное исполнение — APE 200/2/G50H A0CM5.
- Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
- Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
