Основные характеристики
Производительность 18 м³/ч
Напор 20.3 м
Мощность 0.9 кВт
Вес 20 кг
Тип
Среда слабозагрязненная вода
Тип дренажный
Вид погружной
Электрические характеристики
Напряжение 220, 380 В
Геометрические характеристики
Свободный проход 7 мм

Zenit APS — погружной высоконапорный дренажный насос серии S с чугунным открытым многоканальным рабочим колесом и сеткой из нержавеющей стали: производительность до 18 м³/ч, напор до 20,3 м, мощность 0,9 кВт. Перекачивает чистые, дождевые и фильтрационные воды, в том числе слегка запесоченные, с твёрдыми частицами до 7 мм.

до 18 м³/ч
производительность
до 20,3 м
напор
0,9 кВт
мощность
до 40 °C
температура жидкости

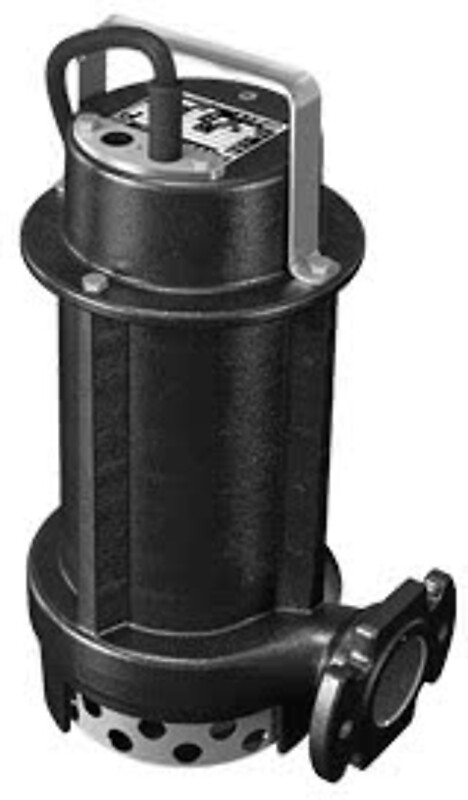

Насос Zenit APS с горизонтальным фланцевым патрубком
Насос Zenit APS с горизонтальным фланцевым патрубком
Разрез насоса серий E и S: конденсатор и реле, двигатель с термозащитой, торцевое уплотнение SiC, колесо со спиральными рёбрами; у GRE и GRS: автомат в кабельной коробке и режущий нож
Разрез насоса серий E и S: конденсатор и реле, двигатель с термозащитой, торцевое уплотнение SiC, колесо со спиральными рёбрами; у GRE и GRS — автомат в кабельной коробке и режущий нож

Где применяют дренажные насосы Zenit APS

  • Подъём чистой и слегка запесоченной воды
  • Преимущественно чистые жидкости, когда нужен высокий напор
  • Орошение и рыбоводство
  • Рыбоперерабатывающая отрасль
  • Дождевые и фильтрационные воды с небольшим количеством песка
  • Перекачка чистой воды под высоким давлением в водные композиции городской среды и благоустройства
  • Установка в небольших приямках, аварийное опорожнение резервуаров, полив
  • Небольшие станции подъёма, где нужны компактные размеры и высокая надёжность
  • Станции подъёма и очистные сооружения жилого, промышленного и муниципального назначения (общее назначение насосов Zenit этого руководства)

Конструкция Zenit APS

  • Открытое многоканальное рабочее колесо из чугуна для высокого напора
  • Всасывающая сетка из нержавеющей стали; свободный проход 7 мм
  • Спиральные рёбра на тыльной стороне рабочего колеса рвут и выводят нитевидные включения, предотвращая перегрузку двигателя
  • Одно торцевое уплотнение из карбида кремния (SiC) и одна манжета
  • Сухой двигатель с термозащитой от перегрузки
  • Изоляция класса F, степень защиты IP68
  • Однофазные модели — со встроенным конденсатором; трёхфазные оснащаются термозащитой и реле защиты двигателя (опция)
  • Горизонтальный выход GAS 1½" с фланцем — резьбовое или фланцевое присоединение
  • Прочный чугунный корпус, ручка для подъёма и переноски из нержавеющей стали
  • Исполнения с встроенным поплавковым выключателем упрощают монтаж
  • Каждый насос проходит испытание давлением: проверяется герметичность отсека двигателя и правильность установки торцевых уплотнений
  • Кабель H07RN-F длиной 5 м, под заказ 10 м
  • Исполнения: однофазные TC и TCG (с поплавком), трёхфазные TR и TRG (с поплавком)
  • Рубашки охлаждения нет: насос работает в погружённом положении
  • Корпус насоса отлит заодно с корпусом двигателя

Материалы Zenit APS

Корпус двигателячугун EN-GJL-250
Крыльчаткачугун EN-GJL-250
Корпус гидравликичугун EN-GJL-250
Всасывающая сетканержавеющая сталь
Крепёжнержавеющая сталь класса A2-70
Прокладкирезина NBR
Валнержавеющая сталь AISI 431
Торцевое уплотнениекарбид кремния (SiC) + манжета
Ручканержавеющая сталь AISI 304
Окраскадвухкомпонентная эпоксидная с высокой коррозионной стойкостью

Условия работы

Температура жидкостидо 40 °C
pH6–14
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Пусков в часдо 30
Уровень шумаменее 70 дБ

Двигатель и электрика

Питание220/240 В 1~ или 380/400 В 3~, 50 Гц; есть исполнение 60 Гц
Мощность P20,9 кВт
Полюса / частота вращения / пуск2 / 2900 об/мин / прямой пуск
Ток1~ 230 В: 6,6 А; 3~ 400 В: 2,3 А
Изоляция / защитакласс F, IP68
Кабельоднофазное исполнение — H07RN-F 3G1 длиной 5 м (под заказ 10 м с вилкой Schuko); трёхфазное — H07RN-F 4G1 длиной 10 м
Кабель при наружной установкепо EN 60335-2-41 — длиной 10 м

Варианты монтажа Zenit APS

  • Свободная установка: Насос стоит на дне, к выходу присоединён гибкий шланг
  • Стационарная установка: Насос присоединён к жёсткому напорному трубопроводу резьбой или фланцем
  • На внешней муфте DAC-E: Монтаж и обслуживание без опорожнения резервуара; подходит для небольших приямков
  • На донной автомуфте DAC-V / DAC-H: Погружная стационарная установка для насосов с горизонтальным выходом (резьба или фланец); насос обслуживается и заменяется без опорожнения резервуара
Свободная установка APS в приямке со шлангом
Свободная установка APS в приямке со шлангом
Установка APS на внешней автомуфте DAC-E
Установка APS на внешней автомуфте DAC-E
Установка APS на донной автомуфте DAC-H с горизонтальным напорным трубопроводом
Установка APS на донной автомуфте DAC-H с горизонтальным напорным трубопроводом
Габаритный чертёж APS 100/2/G40H, размеры и масса
Габаритный чертёж APS 100/2/G40H, размеры и масса
Поле характеристик Q-H серий E и S: области GRS-GRE и APS-APE
Поле характеристик Q-H серий E и S: области GRS-GRE и APS-APE
Кривая Q-H APS 100/2/G40H и таблица напоров
Кривая Q-H APS 100/2/G40H и таблица напоров
Закрытое высоконапорное рабочее колесо AP из чугуна
Закрытое высоконапорное рабочее колесо AP из чугуна
Материалы серий E и S: корпус и колесо: чугун EN-GJL-250, вал: AISI 431, нож: хромистая сталь, крепёж A2-70
Материалы серий E и S: корпус и колесо: чугун EN-GJL-250, вал: AISI 431, нож: хромистая сталь, крепёж A2-70
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Габаритный чертёж поплавкового выключателя LEVEL: высота 168 мм, диаметр 110 мм
Габаритный чертёж поплавкового выключателя LEVEL: высота 168 мм, диаметр 110 мм

Расшифровка маркировки Zenit APS

APсемейство гидравлики Alta Prevalenza — высоконапорное рабочее колесо
Sсерия S
100мощность в л. с. × 100 (1,0 л. с.)
/2число полюсов двигателя
Gтип присоединения выхода: резьба GAS (или фланец)
40диаметр выхода, мм
Hгоризонтальный выход
Aгидравлическая модель
0номер версии
Cтипоразмер двигателя
M / Tоднофазный / трёхфазный двигатель
5частота 50 Гц (6 — 60 Гц)
TCтермозащита, конденсатор
TCGтермозащита, конденсатор, поплавок
TRтермозащита, реле
TRGтермозащита, реле, поплавок
SICMодно торцевое уплотнение из карбида кремния и манжета

Документы Zenit

Как выбрать модель Zenit APS

  • Производительность серии — до 18 м³/ч: самая производительная модель — APS 100/2/G40H A0CM5.
  • Напор — до 20,3 м: самое высоконапорное исполнение — APS 100/2/G40H A0CM5.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
