Основные характеристики
Производительность 22—33 м³/ч
Напор 8—17 м
Мощность 0.55—1.5 кВт
Вес 27—30 кг
Тип
Среда фекальные воды
Тип фекальный
Вид погружной
Электрические характеристики
Напряжение 220 В
Геометрические характеристики
Свободный проход 40 мм

Zenit DGF — погружной взрывозащищённый (ATEX) канализационный насос серии F с утопленным вихревым рабочим колесом (Vortex) из чугуна и свободным проходом до 80 мм: производительность до 33 м³/ч, напор до 17 м, мощность 0,55–1,5 кВт. Перекачивает загрязнённые хозяйственно-бытовые стоки, фильтрат полигонов твёрдых бытовых отходов, жидкости со следами горючих веществ.

до 33 м³/ч
производительность
до 17 м
напор
0,55–1,5 кВт
мощность
до 40 °C
температура жидкости

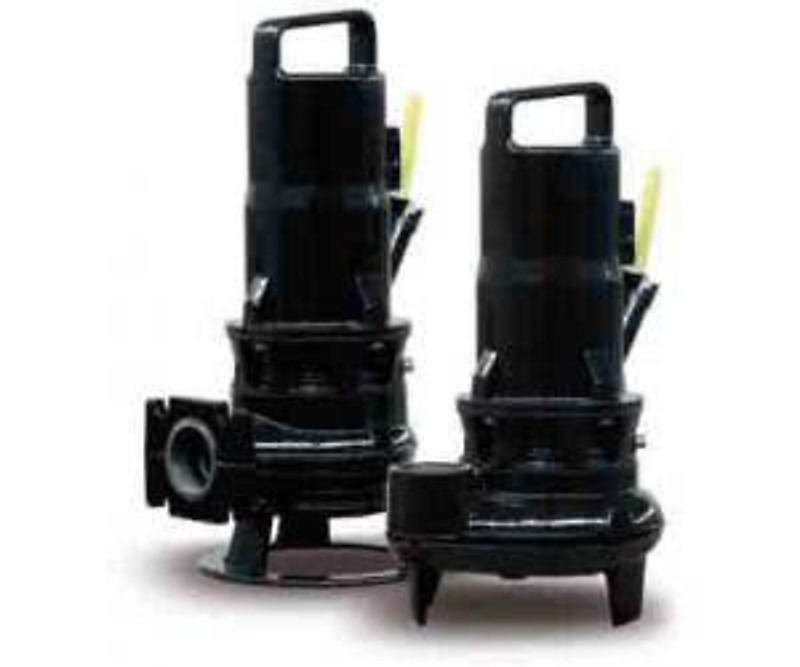

Погружной насос Zenit DGF с вихревым колесом
Погружной насос Zenit DGF с вихревым колесом
Разрез DGF: ручка и кабельный ввод, два торцевых уплотнения SiC, масляная камера, вал с коническим соединением, свободный проход, исполнение ATEX
Разрез DGF: ручка и кабельный ввод, два торцевых уплотнения SiC, масляная камера, вал с коническим соединением, свободный проход, исполнение ATEX

Где применяют фекальные насосы Zenit DGF

  • Перекачка жидкостей со следами горючих веществ и работа во взрывоопасной атмосфере — там, где обычные погружные насосы применять нельзя
  • Промышленные предприятия
  • Откачка фильтрата полигонов твёрдых бытовых отходов
  • Загрязнённые хозяйственно-бытовые стоки
  • Дренаж, откачка и удаление стоков из канализации и септиков во взрывоопасных зонах с газом и пылью; жидкости с твёрдыми и волокнистыми включениями; дренажные воды, стоки очистных сооружений и промывочные воды гражданских и промышленных процессов в атмосфере газов групп IIA/IIB (обычно углеводородных) и горючей пыли
  • Шахты, резервуары, а в исполнении с рубашкой — машинные залы со взрывоопасным газом или пылью, зоны 1 и 21
  • Насосная станция ливневых стоков (Брандиццо, Италия)
  • Очистные сооружения электростанции BritNed (Великобритания), взрывозащищённое исполнение

Конструкция Zenit DGF

  • Утопленное вихревое рабочее колесо из чугуна EN-GJL-250, посажено на вал на конус
  • Свободный проход до 80 мм: твёрдые частицы выходят, не засоряя рабочее колесо
  • Сертифицированное взрывозащищённое исполнение ATEX для зон с взрывоопасными газами, пылью и жидкостями
  • Два встречных торцевых уплотнения из карбида кремния (2SiC) в масляной камере со смотровым отверстием
  • Увеличенная масляная камера продлевает срок службы торцевых уплотнений
  • Чугунный электромеханический блок для работы в погружённом состоянии, сухой двигатель с термозащитой, отдельный корпус насосной части
  • Изоляция класса F, степень защиты IP68
  • Чугунная ручка для подъёма и переноски; кабельный ввод с резьбовой гайкой GAS, к которому крепится жёсткий или гибкий рукав для защиты кабеля
  • Кабель NSSHOU-J 4G1,5+2×0,75 длиной 10 м
  • Без системы охлаждения и промывки уплотнений (исполнение N)
  • Датчик протечки (опция): одноэлектродный, сигнализирует о попадании воды в масляную камеру; подключается через искробезопасный барьер
  • Напорный патрубок: вертикальный GAS 1½–2½", горизонтальный DN65–DN80
  • Масло в камере уплотнений — биоразлагаемое CASTROL PRODUCT L 320 или аналог, 195–210 мл; замена через 5000–7000 часов или раз в год
  • Ресурс подшипников и торцевых уплотнений — 20 000 часов; уплотнений в тяжёлых условиях — 7 000 часов

Материалы Zenit DGF

Корпусчугун EN-GJL-250
Гидравлическая частьчугун EN-GJL-250
Крыльчаткачугун EN-GJL-250
Крепёжнержавеющая сталь класса A2-70
Прокладкирезина NBR, витон
Валнержавеющая сталь AISI 420
Торцевые уплотнениядва из карбида кремния (2SiC)
Ручкачугун
Окраскадвухкомпонентная эпоксидная на водной основе, средняя толщина 80 мкм

Условия работы

Температура жидкостидо 40 °C
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Уровень шумане более 70 дБ
Режим работыS1 при полном погружении; S3 при частичном погружении
Уровень жидкости (ATEX)никогда не ниже корпуса насоса; нужен контроль уровня поплавками или датчиками
Отклонение напряжения±10 % при кабеле до 30 м; ±5 % при кабеле от 30 до 200 м
Слой пыли на корпусене более 50 мм

Двигатель и электрика

Мощность0,55–1,5 кВт
Число полюсов2 и 4
Питание230 В 1~ и 400 В 3~, 50 Гц
Однофазные моделитермозащиту в обмотке подключают к щиту управления; конденсатор поставляется, но не подключён к кабелю — щит управления обязателен
Степень защитыIP68
ВзрывозащитаII 2 GD Ex db k IIB T4 Ex tb IIIC T135°C IP68; зоны 1 и 21
Частотный преобразовательне допускается

Варианты монтажа Zenit DGF

  • Свободная установка: Насос стоит на опоре, к напорному патрубку через соединитель подключён гибкий шланг
  • Стационарная установка: Насос на опоре присоединён к жёсткому напорному трубопроводу — на резьбе или через фланец
  • На внешней муфте: Для насосов с вертикальным резьбовым патрубком; монтируется без опорожнения резервуара, подходит для небольших приямков; неподвижная часть подключается фланцем DN50 или резьбой GAS 2"
  • На донной автомуфте: Для насосов с горизонтальным патрубком; насос снимают без опорожнения резервуара; для вертикального патрубка GAS 1½–2" — через переходный комплект
  • Сухая установка: Для отдельных моделей по запросу; без рубашки охлаждения — только в повторно-кратковременном режиме S3
Свободная установка DGF на дне приямка с гибким напорным шлангом
Свободная установка DGF на дне приямка с гибким напорным шлангом
Установка DGF на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Установка DGF на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Установка DGF на внешней муфте у стенки приямка, подъём на цепи
Установка DGF на внешней муфте у стенки приямка, подъём на цепи
Габаритный чертёж DGF с горизонтальным патрубком, размеры и масса по моделям
Габаритный чертёж DGF с горизонтальным патрубком, размеры и масса по моделям
Габаритный чертёж DGF с вертикальным резьбовым патрубком, размеры и масса по моделям
Габаритный чертёж DGF с вертикальным резьбовым патрубком, размеры и масса по моделям
Кривые Q-H и P2 насосов DGF 75–200/2/G40V с таблицей напоров
Кривые Q-H и P2 насосов DGF 75–200/2/G40V с таблицей напоров
Поле характеристик Q-H серии DGF
Поле характеристик Q-H серии DGF

Расшифровка маркировки Zenit DGF

DGсемейство DRAGA — вихревое рабочее колесо
Fсерия
150/2мощность в л.с. × 100 / число полюсов двигателя
G40Vнапорный патрубок: G — резьба GAS (без буквы — фланец), 40 — диаметр, мм, V — вертикальный, H — горизонтальный
Aгидравлическая модель
1номер версии
Cтипоразмер двигателя
M / Tфазность двигателя: M — однофазный, T — трёхфазный
5 (/50)частота: 5 — 50 Гц, 6 — 60 Гц
TCоднофазное исполнение: термозащита, конденсатор
TCDоднофазное: термозащита, конденсатор, пусковой конденсатор
Tтрёхфазное исполнение с термозащитой
TSтрёхфазное: термозащита и датчик
Nбез системы охлаждения и промывки уплотнений
2SICдва торцевых уплотнения из карбида кремния

Документы Zenit

Как выбрать модель Zenit DGF

  • Производительность серии — до 33 м³/ч: самая производительная модель — DGF 200/2/G40V A1CM/50.
  • Напор — до 17 м: самое высоконапорное исполнение — DGF 200/2/G40V A1CM/50.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
