Основные характеристики
Производительность 56.3—104.8 м³/ч
Напор 11—18.8 м
Мощность 1.8—4.1 кВт
Тип
Среда фекальные воды
Тип фекальный
Вид погружной
Электрические характеристики
Напряжение 380 В
Геометрические характеристики
Свободный проход 65—80 мм
Модель
Q (м³/ч)
H (м)
P (кВт)
DN (мм)
об/мин
Цена
Профессиональный
Подбор Аналогов
Всегда в наличии
Промышленные Насосы
ШЛАМОВЫЕ НАСОСЫ
  • Для Карьера
  • Для Котлована
  • Для Шахты
  • Для Строительства
ВСЕГДА В НАЛИЧИИ
Шламовые Насосы
большой производительности
Перейти
ДРЕНАЖНЫЕ НАСОСЫ
  • Для Осушения Карьера
  • Для Строительства
  • Для Большого Объема
  • Для откачки из Шахты
Надежные решения для
Промышленного Водоотведения
Перейти
КАНАЛИЗАЦИОННЫЕ НАСОСЫ
  • Для Очистных Сооружений
  • Для Городской Канализации
  • Для Большого Объема
Эффективная перекачка
сточных вод
Перейти

Zenit DGN — погружной канализационный насос серии N с утопленным вихревым рабочим колесом (Vortex) из чугуна и свободным проходом до 150 мм, трёхфазный 2/4/6-полюсный: производительность до 104,8 м³/ч, напор до 18,8 м, мощность 1,8–4,1 кВт. Перекачивает загрязнённые хозяйственно-бытовые и канализационные стоки, неочищенные сточные воды с твёрдыми включениями от 65 до 150 мм.

до 104,8 м³/ч
производительность
до 18,8 м
напор
1,8–4,1 кВт
мощность
до 40 °C
температура жидкости

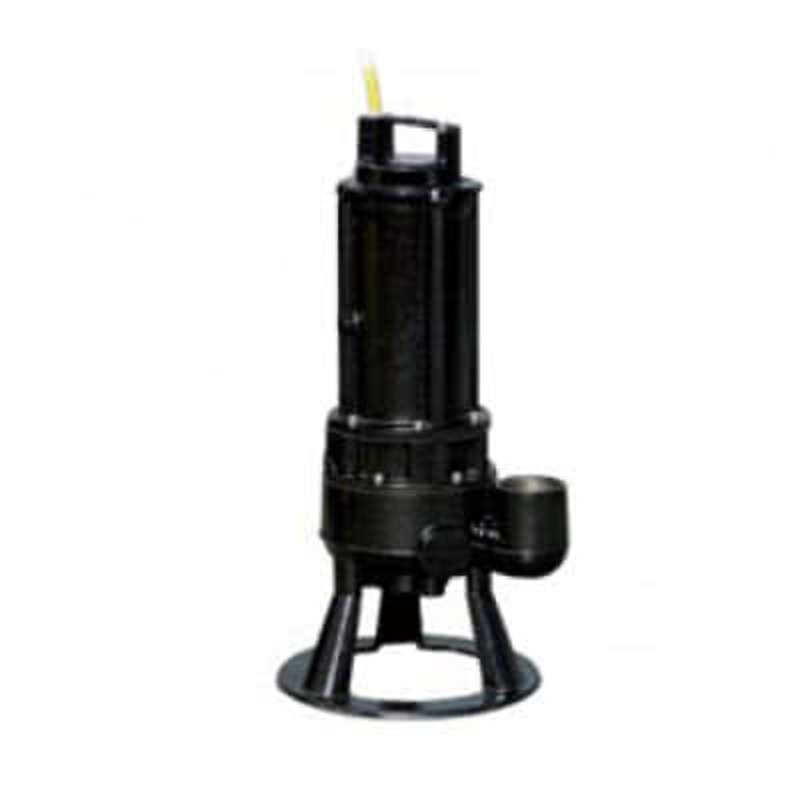

Погружной насос Zenit DGN с вихревым колесом
Погружной насос Zenit DGN с вихревым колесом
Разрез DGN и исполнение с рубашкой охлаждения: кабельный ввод, торцевые уплотнения SiC в масляной камере, вал с коническим соединением, свободный проход, исполнение ATEX
Разрез DGN и исполнение с рубашкой охлаждения: кабельный ввод, торцевые уплотнения SiC в масляной камере, вал с коническим соединением, свободный проход, исполнение ATEX

Где применяют фекальные насосы Zenit DGN

  • Загрязнённые хозяйственно-бытовые стоки и неочищенные сточные воды
  • Подъём бытовых стоков
  • Очистные сооружения
  • Канализационные сети и насосные станции
  • Животноводческие фермы
  • Промышленные предприятия
  • Сельское хозяйство
  • Сухая или полупогружная установка с рубашкой охлаждения (машинные залы насосных станций)
  • Исполнение -EX: дренаж, откачка и удаление стоков из канализации и септиков во взрывоопасных зонах с газом и пылью; жидкости с твёрдыми и волокнистыми включениями; дренажные воды, стоки очистных сооружений и промывочные воды гражданских и промышленных процессов
  • Очистные сооружения HERA (Модена, Италия)
  • Очистные сооружения стоков мраморных карьеров (Рим)
  • Подъём технологической воды на пищевом производстве Saclà (Асти) — сухая установка с открытой рубашкой охлаждения
  • Фонтаны и водные аттракционы (Париж, площадь Республики; Вильпент; Ла-Уссе-ан-Бри)
  • Муниципальные очистные сооружения (Ирландия, Хорватия)
  • Очистные сооружения гостиницы (Лиссабон)
  • Насосная станция метрополитена: станция Victoria лондонского метро, взрывозащищённое исполнение
  • Очистка стоков стадиона и библиотеки в составе полиэтиленовых станций BOXPRO (Бирмингем)
  • Очистные сооружения электростанции BritNed (Великобритания)
  • Насосная станция плавучего отеля Sunborn Yacht Hotel (Лондон)
  • Насосная станция больницы Slingeland (Нидерланды)
  • Очистные сооружения тюрьмы Jowaydeh (Иордания)
  • Очистные сооружения и насосная станция маслоэкстракционного завода Savola (Алжир)
  • Водоотведение больницы (Бенгази, Ливия)

Конструкция Zenit DGN

  • Утопленное вихревое рабочее колесо из чугуна EN-GJL-250, посажено на вал на конус
  • Свободный проход до 150 мм: твёрдые включения выходят, не блокируя рабочее колесо
  • Два встречных торцевых уплотнения из карбида кремния (2SiC) в масляной камере со смотровым отверстием
  • Увеличенная масляная камера с контролем уровня продлевает срок службы торцевых уплотнений; фланец даёт доступ к всасывающему патрубку при обслуживании
  • Чугунный электромеханический блок для работы в погружённом состоянии; сухой двигатель
  • Кабельный ввод с резьбовым кольцом: к нему можно присоединить жёсткую или резиновую трубку для защиты кабеля
  • Кабель 07RN-F 4G1,5+3×1 длиной 10 м (стандарт), NSSHOU-J 4G1,5+2×0,75 длиной 10 м (исполнение ATEX)
  • Рубашка охлаждения для сухой или полупогружной установки: закрытая (CC) охлаждается перекачиваемой жидкостью, открытая (CCE) — водой от внешнего контура
  • Датчик протечки (опция): одноэлектродный, сигнализирует о попадании воды в масляную камеру торцевых уплотнений
  • Взрывозащищённое исполнение ATEX под заказ — для зон с горючими пылями, жидкостями и газами
  • Масло в камере уплотнений — биоразлагаемое CASTROL PRODUCT L 320 или аналог
  • Ресурс подшипников и торцевых уплотнений — 20 000 часов; уплотнений в тяжёлых условиях — 7 000 часов

Материалы Zenit DGN

Корпусчугун EN-GJL-250
Крыльчаткачугун EN-GJL-250
Крепёжнержавеющая сталь класса A2-70
Прокладкирезина NBR
Валнержавеющая сталь AISI 420
Рубашка охлажденияуглеродистая сталь Fe360 – Fe370
Торцевые уплотнениядва из карбида кремния (2SiC)
Окраскадвухкомпонентная эпоксидная на водной основе, средняя толщина 150 мкм

Условия работы

Температура жидкостидо 40 °C
pH6–11
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Пусков в часдо 10
Уровень шума70 дБ
Твёрдые частицыот 65 до 150 мм (по модели)
Режим работыS1 при полном погружении; S3 при частичном погружении без рубашки; S1 с рубашкой охлаждения
Охлаждающая жидкость рубашки CCEдо 40 °C на входе, расход 2–3 л/мин, давление не более 0,2 бар

Двигатель и электрика

Мощность1,1–4,1 кВт
Число полюсов2, 4, 6
Питание400 В 3~ (в каталоге есть и однофазные 230 В модели)
Пускпрямой
Однофазные моделитермозащиту подключают к щиту управления; конденсатор поставляется отдельно и размещается в щите
Степень защитыIP68
Взрывозащита -EXII 2GD Ex db k IIB T5 / Ex tb IIIC T100°C IP68, сертификат EPT 11 ATEX 0464 X; зоны 1 и 21
Исполнение с датчикомне сертифицируется по ATEX

Варианты монтажа Zenit DGN

  • Свободная установка: Насос ставят на дно резервуара на опоры или подставку; напорный патрубок через штуцер соединяют с гибким шлангом, внутренний диаметр которого не меньше диаметра патрубка
  • Стационарная установка: Насос на дне резервуара подключён к жёсткому или металлическому трубопроводу; возможно подключение к полиэтиленовой трубе через фитинг; рекомендуются задвижка и шаровой обратный клапан
  • На донной автомуфте: Для насосов с горизонтальным патрубком: насос извлекают и ставят на место по направляющим без вмешательства в систему
  • Сухая или полупогружная установка без рубашки: Допускается только в повторно-кратковременном режиме S3; насосы со всасывающим фланцем ставятся на опорное колено
  • Сухая установка с рубашкой охлаждения: Рубашка обеспечивает продолжительный режим S1 при частичном погружении или в машинном зале; насос поставляется со всасывающим фланцем под опорное колено
Свободная установка DGN на опорах на дне приямка с гибким напорным шлангом
Свободная установка DGN на опорах на дне приямка с гибким напорным шлангом
Установка DGN на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Установка DGN на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Сухая установка DGN с рубашкой охлаждения: вертикальная и горизонтальная
Сухая установка DGN с рубашкой охлаждения: вертикальная и горизонтальная
Габаритные чертежи DGN с вертикальным и горизонтальным патрубком, размеры и масса по моделям
Габаритные чертежи DGN с вертикальным и горизонтальным патрубком, размеры и масса по моделям
Кривые Q-H и P2 насосов DGN 2-полюсных с фланцем DN65, технические данные
Кривые Q-H и P2 насосов DGN 2-полюсных с фланцем DN65, технические данные
Кривые Q-H и P2 насосов DGN 2-полюсных с фланцем DN80, технические данные
Кривые Q-H и P2 насосов DGN 2-полюсных с фланцем DN80, технические данные

Документы Zenit

Как выбрать модель Zenit DGN

  • Производительность серии — до 104,8 м³/ч: самая производительная модель — DGN 400/4/80 A1FT/50.
  • Напор — до 18,8 м: самое высоконапорное исполнение — DGN 550/2/80 A1FT/50.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
