Zenit DGP
Стоимость оборудования
По запросу| Производительность | 86.4—360 м³/ч |
| Напор | 12.3—17.7 м |
| Мощность | 2.2—16.4 кВт |
| Среда | фекальные воды |
| Тип | фекальный |
| Вид | погружной |
| Напряжение | 380 В |

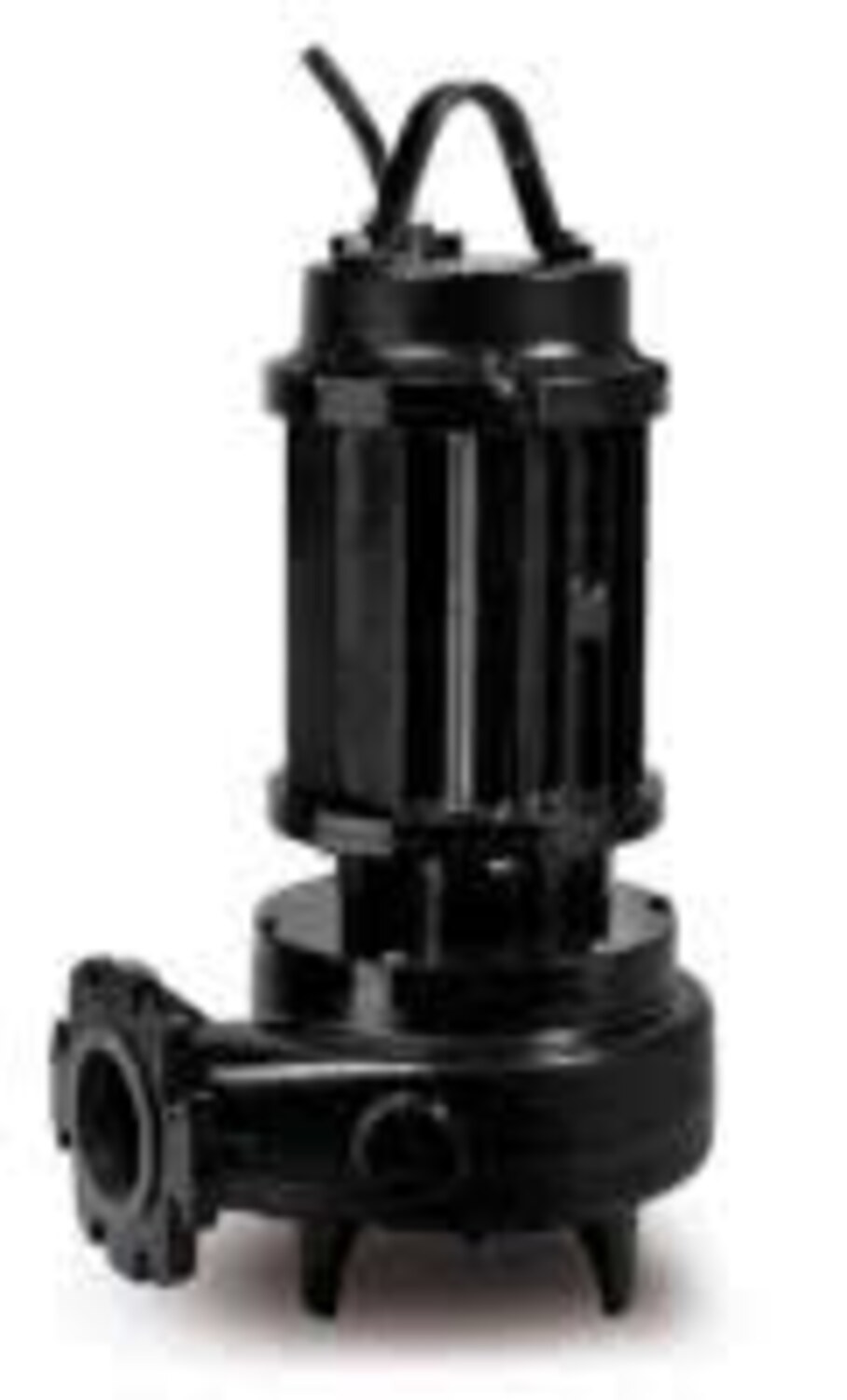

Zenit DGP — погружной канализационный насос для тяжёлых условий с утопленным вихревым рабочим колесом (Vortex), чугунным корпусом и маслонаполненным двигателем, фланцевый выход DN80–DN125: производительность до 360 м³/ч, напор до 17,7 м, мощность 4,6–16,4 кВт. Перекачивает сточные воды и загрязнённые хозяйственно-бытовые стоки с твёрдыми включениями от 60 до 102 мм, нефильтрованные стоки.


Где применяют фекальные насосы Zenit DGP
- Загрязнённые хозяйственно-бытовые стоки
- Нефильтрованные сточные воды
- Подъём бытовых стоков
- Работа в тяжёлом режиме на очистных сооружениях
- Канализационные сети
- Животноводческие комплексы
- Промышленные предприятия
- Сельское хозяйство
- Отвод первого смыва ливневых стоков (ACEA Pinerolese, Пинероло, Италия)
- Очистные сооружения стоков мраморных карьеров (Рим, Италия)
- Фонтаны и водные аттракционы, исполнение с рубашкой охлаждения (Сен-Кантен-ан-Ивелин, Франция)
Конструкция Zenit DGP
- Утопленное вихревое рабочее колесо из чугуна EN-GJL-250
- Широкий свободный проход, до 102 мм: твёрдые частицы выходят без блокировки рабочего колеса
- Электромеханический блок из чугуна EN-GJL-250 для работы в погружённом состоянии
- Три торцевых уплотнения: два из карбида кремния в масляной камере с контрольным отверстием и одно графит/оксид алюминия, смазываемое маслом двигателя
- Увеличенная масляная камера продлевает срок службы торцевых уплотнений
- Двигатель в масляной ванне с термозащитой
- Закрытые шарикоподшипники с пожизненной смазкой
- Двигатель 4,6–16,4 кВт, 4 полюса, 1450 об/мин; трёхфазное питание 400 В
- Горизонтальный фланцевый напорный патрубок DN80, DN100 (PN10-16) или DN125
- Кабель 10 м: 07RN-F 4G2.5+3x1 или 07RN-F 7G1.5+3x0.75, по свойствам равен H07RN-F
- Пуск: модель 550 — прямой, остальные — звезда-треугольник
- Рубашка охлаждения из углеродистой стали Fe-360…Fe-370 или нержавеющей стали AISI 304
- Датчик присутствия воды
- Всасывающий фланец — по запросу
- Взрывозащищённого исполнения нет
Материалы Zenit DGP
| Корпус | чугун EN-GJL-250 |
| Гидравлическая часть | чугун EN-GJL-250 |
| Крыльчатка | чугун EN-GJL-250 |
| Вал | нержавеющая сталь AISI 420 |
| Крепёж | нержавеющая сталь класса A2-70 |
| Уплотнительные кольца | резина NBR |
| Рубашка охлаждения | углеродистая сталь Fe-360…Fe-370 / нержавеющая сталь AISI 304 |
| Торцевые уплотнения | два из карбида кремния (2SiC) и одно из оксида алюминия-углерода (AL) |
| Окраска | двухкомпонентная эпоксидная на водной основе, средняя толщина 150 мкм |
Условия работы
| Температура жидкости | до 40 °C |
| pH | 6–11 |
| Вязкость | 1 мм²/с |
| Плотность | 1 кг/дм³ |
| Глубина погружения | до 20 м |
| Пусков в час | до 20 |
| Уровень шума | 70 дБ |
Двигатель и электрика
| Питание | 400 В, 3~ |
| Мощность P2 | 4,6–16,4 кВт |
| Частота вращения | 1450 об/мин, 4 полюса |
| Пуск | прямой (550) или звезда-треугольник |
| Изоляция | класс H (исполнение 60 Гц) |
| Защита двигателя | термозащита; датчик присутствия воды |
Варианты монтажа Zenit DGP
- Свободная установка: Насос на дне резервуара; напорный патрубок через штуцер соединяется с гибким армированным рукавом, внутренний диаметр не меньше патрубка
- Свободная установка с жёстким трубопроводом: Насос подключается к металлическому или жёсткому трубопроводу; рекомендуются задвижка и шаровой обратный клапан
- На донной автомуфте: Для насосов с горизонтальным выходом: насос опускается по направляющим до соединения с муфтой и снимается без вмешательства в установку
- Сухая или полупогружная установка без рубашки охлаждения: Допускается только повторно-кратковременный режим S3
- Сухая установка с рубашкой охлаждения (CC): Рубашка охлаждения позволяет непрерывную работу S1 при частичном погружении или в сухой камере






Расшифровка маркировки Zenit DGP
| DG | вихревое рабочее колесо (Draga) |
| 550 … 2000 | мощность в л. с. × 100 |
| /4 | число полюсов двигателя |
| 80 / 100 / 125 | фланцевый напорный патрубок DN80 / DN100 / DN125 |
| A | гидравлическая модель |
| 0 | номер версии |
| G / H / I | типоразмер двигателя |
| T | трёхфазный двигатель |
| /50, /60 | частота сети 50 / 60 Гц |
Документы Zenit
- Руководство по первой установке (серии S, E, O, I, N, P, X, B, Y) (PDF, мультиязычный, есть RU)
- Указания по безопасности для погружных электронасосов (PDF, мультиязычный, есть RU)
Как выбрать модель Zenit DGP
- Производительность серии — до 360 м³/ч: самая производительная модель — DGP 2000/4/125 AOIT-E.
- Напор — до 17,7 м: самое высоконапорное исполнение — DGP 1500/4/100 AOIT-E.
- Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
- Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
