Основные характеристики
Производительность 10.8—36 м³/ч
Напор 7—17 м
Мощность 0.3—1.5 кВт
Вес 11.5—24 кг
Тип
Среда слабозагрязненная вода
Тип дренажный
Вид погружной
Электрические характеристики
Напряжение 220, 380 В
Геометрические характеристики
Свободный проход 7—30 мм
Модель
Q (м³/ч)
H (м)
P (кВт)
DN (мм)
Цена
Профессиональный
Подбор Аналогов
Всегда в наличии
Промышленные Насосы
ШЛАМОВЫЕ НАСОСЫ
  • Для Карьера
  • Для Котлована
  • Для Шахты
  • Для Строительства
ВСЕГДА В НАЛИЧИИ
Шламовые Насосы
большой производительности
Перейти
ДРЕНАЖНЫЕ НАСОСЫ
  • Для Осушения Карьера
  • Для Строительства
  • Для Большого Объема
  • Для откачки из Шахты
Надежные решения для
Промышленного Водоотведения
Перейти
КАНАЛИЗАЦИОННЫЕ НАСОСЫ
  • Для Очистных Сооружений
  • Для Городской Канализации
  • Для Большого Объема
Эффективная перекачка
сточных вод
Перейти
Осушение Глубокого Карьера
Cosmos CDW
Откачать Густую Грязь из Траншеи
Осушение Глубокой Шахты
Погружные Мешалки для Очистных Сооружений
Канализационные Насосы Сухой Установки
Незасоряющиеся Канализационные Насосы

Zenit DR Blue — погружной дренажный насос с открытым многоканальным рабочим колесом и всасывающей сеткой для чистых и слабозагрязнённых стоков: производительность до 36 м³/ч, напор до 17 м, мощность 0,3–1,5 кВт. В серии два исполнения: DR blue (колесо из технополимера, однофазный двигатель 0,3–0,74 кВт) и DR bluePRO (чугунное колесо, двигатель 0,37–1,5 кВт, одно- и трёхфазный). Перекачивает чистые и слабозагрязнённые сточные воды с мелкими твёрдыми частицами, дренажные, фильтрационные и грунтовые воды, ливневые стоки.

до 36 м³/ч
производительность
до 17 м
напор
0,3–1,5 кВт
мощность
до 40 °C
температура жидкости

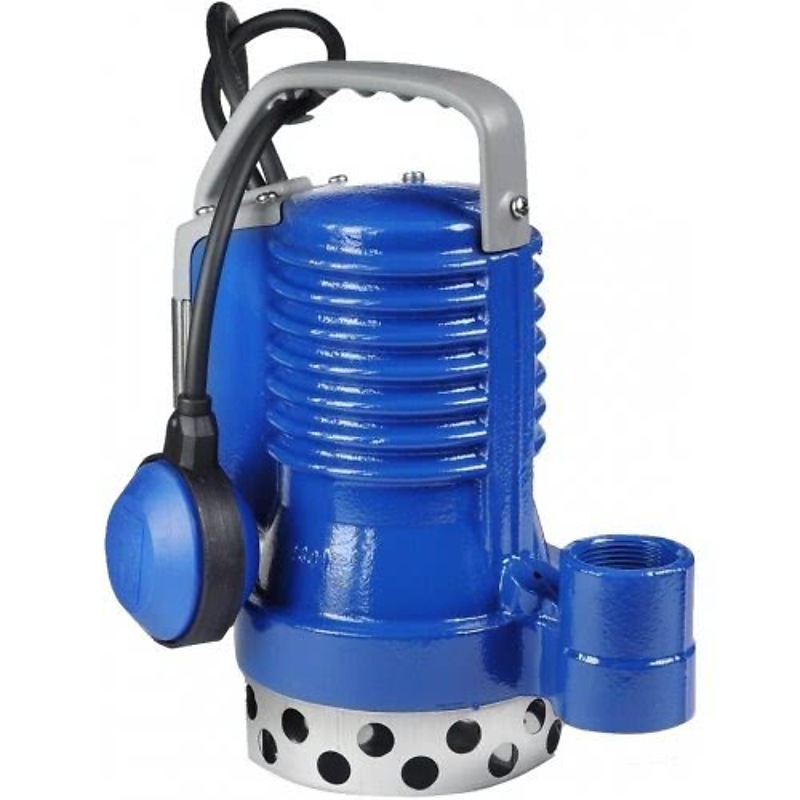

Погружной дренажный насос Zenit DR bluePRO с поплавковым выключателем
Погружной дренажный насос Zenit DR bluePRO с поплавковым выключателем
Разрез DR bluePRO: 1: алюминиевая ручка, 2: кабельный ввод, 3: два уплотнения SiC, 4: масляная камера, 5: сапун, 6: входная сетка
Разрез DR bluePRO: 1: алюминиевая ручка, 2: кабельный ввод, 3: два уплотнения SiC, 4: масляная камера, 5: сапун, 6: входная сетка

Где применяют дренажные насосы Zenit DR Blue

  • Перекачка чистых и слабозагрязнённых сточных вод
  • Откачка дренажных, фильтрационных и грунтовых вод
  • Полив и откачка воды из колодцев и резервуаров (DR blue)
  • Полив и системы, где нужна высокая производительность и напор (DR bluePRO)
  • Откачка ливневых стоков
  • Подъём воды из подвалов и подземных помещений
  • Дренаж ливневых и грунтовых вод (DR bluePRO)
  • Аварийная откачка затопленных помещений
  • Временная откачка из колодцев и резервуаров
  • Стационарная установка в бытовых и жилых системах водоотведения, в том числе в тяжёлом режиме работы
  • Продолжительная работа с высокой нагрузкой в частных домах, жилых зданиях и на небольших гражданских объектах (DR bluePRO)
  • Бытовое и профессиональное применение там, где нужна высокая производительность (DR bluePRO)
  • Откачка почти до дна: при снятой сетке насос забирает жидкость до последних миллиметров
  • Откачка воды из бассейнов (люди не должны находиться в воде, пока насос не извлечён)
  • Работа в станции blueBOX 60 для чистых стоков и стоков от умывальников
  • Канализационные насосные станции жилых комплексов и гостиниц (объекты в Турции, Иордании, Ливане)
  • Очистные сооружения и насосные станции жилых комплексов (DR bluePRO, объекты в Турции)

Конструкция Zenit DR Blue

  • DR blue: открытое многоканальное рабочее колесо из технополимера и всасывающая сетка из технополимера
  • DR bluePRO: открытое многоканальное рабочее колесо из чугуна EN-GJL-250
  • DR bluePRO 50, 75, 100: всасывающая сетка и диффузорная пластина из нержавеющей стали; DR bluePRO 150, 200: сетка из технополимера с чугунной диффузорной пластиной и опорой
  • Система против засорения: диффузорная пластина из нержавеющей стали выводит мелкие взвешенные частицы и не даёт забиться рабочему колесу
  • Канавки на диффузорной пластине (система ACS) облегчают выброс твёрдых частиц (DR blue)
  • Свободный проход: DR blue — 7 мм; DR bluePRO 50–100 — 15 мм; DR bluePRO 150 и 200 — 10×30 мм
  • DR blue: два торцевых уплотнения в масляной камере — из карбида кремния (SiC) и алюмографитовое (AL)
  • DR bluePRO: два торцевых уплотнения из карбида кремния (2SiC) в масляной камере
  • Кольцо V-ring в контакте с жидкостью защищает торцевые уплотнения от посторонних частиц
  • Масляная камера продлевает срок службы торцевых уплотнений и легко доступна при обслуживании
  • DR bluePRO: клапан-сапун выпускает воздух, скопившийся в насосе после осушения приямка, и гарантирует заполнение насоса после долгого простоя
  • Сухой двигатель, 2 полюса, 2900 об/мин; изоляция класса F (155 °C), степень защиты IP68; исполнения на 50 и 60 Гц
  • Термозащита встроена в обмотку статора
  • Однофазные модели — со встроенным конденсатором, трёхфазные DR bluePRO — с реле
  • Кабельный ввод с фиксатором кабеля и двумя уплотнительными кольцами
  • Однофазные модели — кабель H07RN-F 3G1 длиной 5 м с вилкой Schuko (под заказ 10 м); трёхфазные — H07RN-F 4G1 длиной 10 м
  • Для наружной установки стандарт EN 60335-2-41 требует кабель длиной 10 м
  • Поплавковый выключатель с регулировкой хода для настройки уровней включения и отключения
  • Корпус из чугуна EN-GJL-250, корпус насоса отлит заодно с корпусом двигателя
  • Эргономичная ручка с проушиной под скобу для подъёма; у DR blue ручка из технополимера, у DR bluePRO — алюминиевая
  • Сетку можно снять, чтобы насос забирал жидкость до последних миллиметров от дна
  • Каждый насос проходит испытание давлением: проверяются прокладки, кабельный ввод и торцевые уплотнения
  • Ремонт DR blue выполняется стандартным инструментом
  • DR bluePRO: табличка из нержавеющей стали с лазерной гравировкой, читается после долгой работы под водой
  • Есть исполнения с сертификатом IECEx: Ex ec nC h IIC T3 Gc (однофазные) и Ex ec h IIC T3 Gc (трёхфазные)

Материалы Zenit DR Blue

Корпусчугун EN-GJL-250
Крыльчатка DR blueтехнополимер
Рабочее колесо DR bluePROчугун EN-GJL-250
Крепёжнержавеющая сталь класса A2-70
Прокладкирезина NBR
Валнержавеющая сталь AISI 431
Торцевые уплотнения DR blueкарбид кремния (SiC) и алюмографит (AL)
Торцевые уплотнения DR bluePROкарбид кремния / карбид кремния (2SiC)
Всасывающая сетка DR blueтехнополимер
Сетка и диффузорная пластина DR bluePRO 50–100нержавеющая сталь
Сетка DR bluePRO 150–200технополимер, диффузорная пластина и опора — чугун
Ручка DR blueтехнополимер
Ручка DR bluePROалюминий
Окраскадвухкомпонентная эпоксидная, средняя толщина 120 мкм

Условия работы

Температура жидкостидо 40 °C, кратковременно до 90 °C (не более 3 мин)
pH6–14
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Пусков в часдо 30
Уровень шумаменее 70 дБ под водой, менее 80 дБ(А) на воздухе
Режим работыполностью погружённый: жидкость охлаждает двигатель

Двигатель и электрика

Питание DR blue220/240 В, 1~, 50 Гц
Питание DR bluePRO220/240 В 1~ или 380/400 В 3~, 50 Гц
Мощность P2DR blue — 0,3–0,74 кВт; DR bluePRO — 0,37–1,5 кВт
Частота вращения2900 об/мин
Изоляциякласс F (155 °C)
Степень защитыIP68
Термозащитавстроена в статор
Подключениечерез дифференциальный автомат соответствующего номинала; однофазные — избегать частых пусков ради ресурса конденсатора

Варианты монтажа Zenit DR Blue

  • Свободная установка: Насос стоит на дне, напорный рукав присоединяется через штуцер на выходе — так насос проще переносить
  • Стационарная установка: Насос присоединяется к жёсткому напорному трубопроводу
  • На внешней муфте DAC-E: Для насосов с вертикальным резьбовым выходом; ставится на напорный трубопровод без опорожнения резервуара, подходит для небольших приямков
  • На донной автомуфте DAC-V / DAC-H: Насос опускается по двум направляющим на опору на дне и снимается для обслуживания без опорожнения резервуара; к насосам с вертикальным выходом DAC-V подключается через переходный комплект
  • Монтаж на муфтах — переходник: Для монтажа на муфтах (схемы C и D) нужен переходник, в комплект не входит
  • Приямок: Рекомендуемый размер приямка — 500×500 мм
Свободная установка DR blue в приямке: насос на дне, отвод по гибкому шлангу, подъём на цепи
Свободная установка DR blue в приямке: насос на дне, отвод по гибкому шлангу, подъём на цепи
Установка DR blue с внешней муфтой DAC-E: насос на цепи, муфта на напорной трубе у люка
Установка DR blue с внешней муфтой DAC-E: насос на цепи, муфта на напорной трубе у люка
Установка DR blue на донной автомуфте DAC-H с горизонтальным выходом и направляющей
Установка DR blue на донной автомуфте DAC-H с горизонтальным выходом и направляющей
Габаритный чертёж DR bluePRO, уровни включения поплавка и таблица размеров, массы и упаковки
Габаритный чертёж DR bluePRO, уровни включения поплавка и таблица размеров, массы и упаковки
Габаритный чертёж DR blue, уровни включения поплавка и таблица размеров, массы и упаковки
Габаритный чертёж DR blue, уровни включения поплавка и таблица размеров, массы и упаковки
Поле характеристик серии blue: области подачи и напора DG blue и DR blue
Поле характеристик серии blue: области подачи и напора DG blue и DR blue
Кривые Q-H DR bluePRO с выходом G 1¼: 1: 50/2/G32V, 2: 75/2/G32V, 3: 100/2/G32V
Кривые Q-H DR bluePRO с выходом G 1¼: 1: 50/2/G32V, 2: 75/2/G32V, 3: 100/2/G32V
Многоканальное открытое рабочее колесо DR blue
Многоканальное открытое рабочее колесо DR blue
Материалы и условия работы серии blue: корпус из чугуна EN-GJL-250, колесо из технополимера, вал AISI 431, до 40 °C, pH 6–14
Материалы и условия работы серии blue: корпус из чугуна EN-GJL-250, колесо из технополимера, вал AISI 431, до 40 °C, pH 6–14
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Габаритный чертёж поплавкового выключателя MAC 3: 154 × 106 × 50 мм
Габаритный чертёж поплавкового выключателя MAC 3: 154 × 106 × 50 мм

Расшифровка маркировки Zenit DR Blue

DRгидравлика DRENO — открытое многоканальное рабочее колесо
Blue / Blue PROсерия: blue или bluePRO
40, 50, 75, 100, 150, 200мощность в л.с. × 100
/2число полюсов двигателя
G32V, G50Vвыход: G — резьба GAS, 32/50 — диаметр в мм, V — вертикальный
Aгидравлическая модель
1номер версии
B, Cтипоразмер двигателя
M / Tфазы двигателя: M — однофазный, T — трёхфазный
5частота: 5 — 50 Гц, 6 — 60 Гц
TCоднофазное исполнение: термозащита, конденсатор
TCGоднофазное исполнение: термозащита, конденсатор, поплавковый выключатель
NAEтрёхфазное исполнение без электрических аксессуаров
TRGтрёхфазное исполнение: термозащита, реле защиты двигателя, поплавковый выключатель
SICALторцевые уплотнения SiC и оксид алюминия-углерод (AL), V-ring
2SICдва торцевых уплотнения из карбида кремния, V-ring
Nбез системы охлаждения и промывки уплотнений

Документы Zenit

Как выбрать модель Zenit DR Blue

  • Производительность серии — до 36 м³/ч: самая производительная модель — DR Blue PRO.
  • Напор — до 17 м: самое высоконапорное исполнение — DR Blue PRO.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
