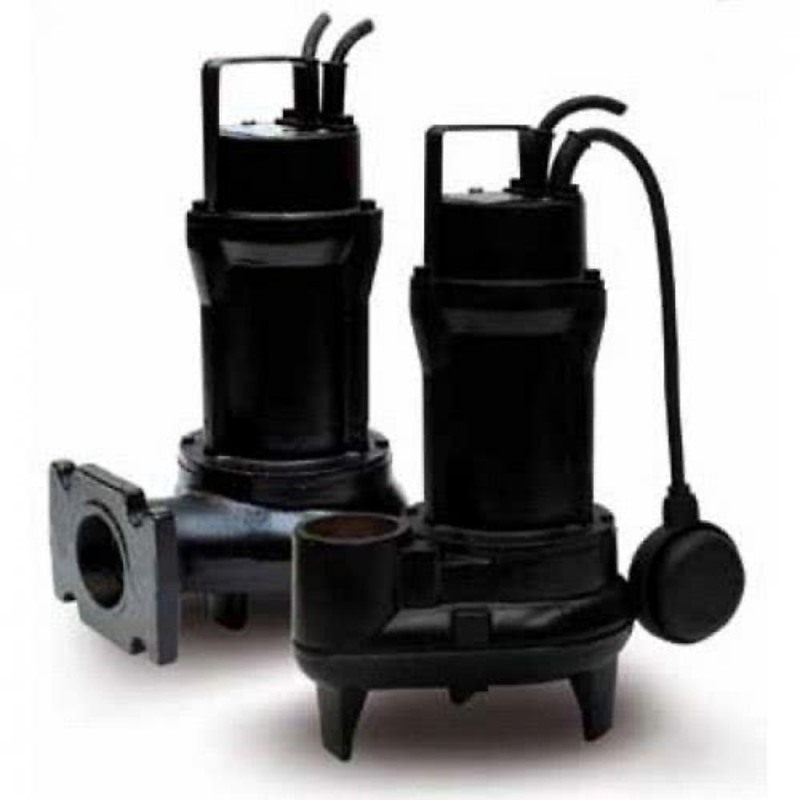

Zenit DRE
В НАЛИЧИИСтоимость оборудования
По запросу| Производительность | 14.4—43.2 м³/ч |
| Напор | 8.7—18.1 м |
| Мощность | 0.37—1.5 кВт |
| Вес | 11—21 кг |
| Среда | фекальные воды |
| Тип | фекальный |
| Вид | погружной |
| Напряжение | 220, 380 В |
| Свободный проход | 15 мм |
Zenit DRE — погружной дренажный насос серии E с чугунным открытым многоканальным рабочим колесом и сеткой из нержавеющей стали, для бытовых и жилых объектов: производительность до 43,2 м³/ч, напор до 18,1 м, мощность 0,37–1,5 кВт. Перекачивает чистые и слабозагрязнённые сточные воды с мелкими твёрдыми частицами до 15 мм, процеженные, дождевые, фильтрационные и грунтовые воды.


Где применяют дренажные насосы Zenit DRE
- Чистые и слабозагрязнённые сточные воды
- Процеженные, фильтрационные и грунтовые воды
- Садовый полив и откачка из резервуаров
- Дождевые воды и вода, откачиваемая из подземных помещений
- Бытовое применение в частных домах
- Небольшие станции подъёма стоков, где нужны компактные размеры и высокая надёжность
- Стационарная установка в системах водоотведения
- Аварийная откачка затопленных помещений
- Временная откачка из колодцев и резервуаров
- Повышение давления в небольших системах
- Садовые системы полива
- Питание фонтанов
- Опорожнение бассейнов и резервуаров
- Откачка затопленных подвалов и гаражей
- Чистые и дренажные воды
- Гражданские и бытовые системы водоотведения
- Небольшие пруды и декоративные фонтаны
- Установки подъёма стоков
- Небольшие канализационные системы для отвода загрязнённых стоков
- Станции подъёма стоков на объектах жилого, промышленного и муниципального назначения и очистные сооружения (общее назначение насосов Zenit этого руководства)
- Объекты: канализационные насосные станции гостиниц и общественных зданий — Турция (DRE 200/2/G50V, DRE 75, DRE 100/2/G50V), Греция, Португалия, Словакия, Ливан, Иордания, Казахстан
- Объекты: очистные сооружения, Иордания (DRE 200/2/G50V) и Турция (DRE 200, очистные сооружения с насосной станцией)
Конструкция Zenit DRE
- Открытое многоканальное рабочее колесо из чугуна
- Всасывающая сетка из нержавеющей стали
- Форма гидравлики обеспечивает вынос мелких взвешенных частиц и защищает рабочее колесо от засорения
- Одно торцевое уплотнение из карбида кремния (SiC) и одна манжета
- Сухой двигатель с термозащитой
- Изоляция класса F, степень защиты IP68
- Однофазные модели — со встроенным конденсатором; трёхфазные оснащаются термозащитой и реле защиты двигателя (опция)
- Вертикальный резьбовой выход GAS 1¼" или GAS 2", горизонтальный — GAS 2" / фланец DN50
- Модели с вертикальным и горизонтальным выходом, с резьбовым или фланцевым присоединением
- Прочный чугунный корпус; корпус насоса разбирается для обслуживания внутренних деталей
- Опорные ножки отлиты заодно с чугунным корпусом: насос устойчив и стоит на нужной высоте всасывания без дополнительных принадлежностей
- Ручка для подъёма и переноски из нержавеющей стали AISI 304
- Каждый насос проходит испытание давлением: проверяются прокладки, кабельный ввод и торцевые уплотнения
- Кабель H07RN-F длиной 5 м, под заказ 10 м; у трёхфазных моделей — H07RN-F 4G1 длиной 10 м
- Исполнения: однофазные TC (термозащита, конденсатор) и TCG (с поплавком), трёхфазные NAE (без электрических принадлежностей) и TRG (термозащита, реле, поплавок)
- Рубашки охлаждения нет: насос работает только в погружённом положении
Материалы Zenit DRE
| Корпус двигателя | чугун EN-GJL-250 |
| Крыльчатка | чугун EN-GJL-250 |
| Корпус гидравлики | чугун EN-GJL-250 |
| Всасывающая сетка | нержавеющая сталь |
| Крепёж | нержавеющая сталь класса A2-70 |
| Прокладки | резина NBR |
| Вал | нержавеющая сталь AISI 420 |
| Торцевое уплотнение | карбид кремния (SiC) + манжета |
| Ручка | нержавеющая сталь AISI 304 |
| Окраска | двухкомпонентная эпоксидная, средняя толщина 80 мкм |
Условия работы
| Температура жидкости | до 40 °C, кратковременно до 90 °C (не более 3 мин) |
| pH | 6–14 |
| Вязкость | 1 мм²/с |
| Плотность | 1 кг/дм³ |
| Глубина погружения | до 10 м |
| Пусков в час | до 30 |
| Уровень шума | менее 70 дБ |
| Режим работы | только в погружённом положении |
Двигатель и электрика
| Питание | 220/240 В 1~ или 380/400 В 3~, 50 Гц; есть исполнение 60 Гц |
| Мощность P2 | 0,37–1,5 кВт |
| Полюса / частота вращения | 2 / 2900 об/мин |
| Ток | 1~ 230 В: 2,8–9,3 А; 3~ 400 В: 1,1–3,5 А |
| Изоляция / защита | класс F, IP68 |
| Защита двигателя | термозащита; у однофазных встроенный конденсатор, у трёхфазных реле защиты двигателя (опция) |
| Кабель | однофазные — H07RN-F 3G1, 5 м (под заказ 10 м с вилкой Schuko); трёхфазные — H07RN-F 4G1, 10 м |
| Кабель при наружной установке | по EN 60335-2-41 — длиной 10 м |
Варианты монтажа Zenit DRE
- Свободная установка: Насос стоит на дне, к выходу присоединён гибкий шланг; так насос проще перемещать
- Стационарная установка: Насос присоединён к жёсткому напорному трубопроводу резьбой или фланцем
- На внешней муфте DAC-E: Для моделей с вертикальным резьбовым выходом; ставится без опорожнения резервуара, насос легко поднимать и опускать; подходит для небольших приямков
- На донной автомуфте DAC-V / DAC-H: Погружная стационарная установка для моделей с горизонтальным выходом (резьба или фланец); насос обслуживается и заменяется без опорожнения резервуара; для вертикального выхода — через специальный комплект
- В существующих системах и небольших приямках: Компактные размеры и вертикальный или горизонтальный выход позволяют ставить насос в существующие системы и небольшие приямки











Расшифровка маркировки Zenit DRE
| DR | семейство гидравлики DRENO — открытое многоканальное рабочее колесо |
| E | серия E |
| 50 / 75 / 100 / 150 / 200 | мощность в л. с. × 100 |
| /2 | число полюсов двигателя |
| G | тип присоединения выхода: резьба GAS (или фланец) |
| 32 / 50 | диаметр выхода, мм |
| V / H | вертикальный / горизонтальный выход |
| A | гидравлическая модель |
| 0 | номер версии |
| B / C | типоразмер двигателя |
| M / T | однофазный / трёхфазный двигатель |
| 5 | частота 50 Гц (6 — 60 Гц) |
| DRE 50/2/G32V A0BM5 | образец расшифровки производителя |
| TC | термозащита, конденсатор |
| TCG | термозащита, конденсатор, поплавок |
| NAE | без электрических принадлежностей |
| TRG | термозащита, реле, поплавок |
| N | без системы охлаждения и промывки уплотнений |
| SICM | одно торцевое уплотнение из карбида кремния и манжета |
Документы Zenit
- Обзор продукции Zenit (PDF, русский)
- Каталог насосов для дома и жилых объектов, 50 Гц (таблицы и габариты по моделям) (PDF, английский)
- Каталог промышленного оборудования, 50 Гц (обзор серий, материалы, поля характеристик) (PDF, английский)
- Руководство по первой установке (серии S, E, O, I, N, P, X, B, Y) (PDF, мультиязычный, есть RU)
- Сертификат IECEE CB на серии E, O, N, S, blue, bluePRO, steel (PDF, английский)
- Указания по безопасности для погружных электронасосов (PDF, мультиязычный, есть RU)
Как выбрать модель Zenit DRE
- Производительность серии — до 43,2 м³/ч: самая производительная модель — DRE 200/2/G50V A0CM5.
- Напор — до 18,1 м: самое высоконапорное исполнение — DRE 200/2/G50V A0CM5.
- Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
- Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
