Основные характеристики
Производительность 23—50 м³/ч
Напор 11—16 м
Мощность 0.55—1.5 кВт
Вес 27—32 кг
Тип
Среда слабозагрязненная вода
Тип дренажный
Вид погружной
Электрические характеристики
Напряжение 220 В
Геометрические характеристики
Свободный проход 30 мм
Модель
Q (м³/ч)
H (м)
P (кВт)
DN (мм)
Цена
50
16
1.5
50
Цена по запросу
26
13
1.1
40
Цена по запросу
41
12
1.1
50
Цена по запросу
23
11
0.55
40
Цена по запросу

Zenit DRF — погружной взрывозащищённый (ATEX) дренажный насос серии F с открытым многоканальным рабочим колесом из чугуна и сетчатым фильтром из полипропилена: производительность до 50 м³/ч, напор до 16 м, мощность 0,55–1,5 кВт. Перекачивает горючие жидкости и стоки во взрывоопасной атмосфере, фильтрат полигонов твёрдых бытовых отходов.

до 50 м³/ч
производительность
до 16 м
напор
0,55–1,5 кВт
мощность
до 40 °C
температура жидкости

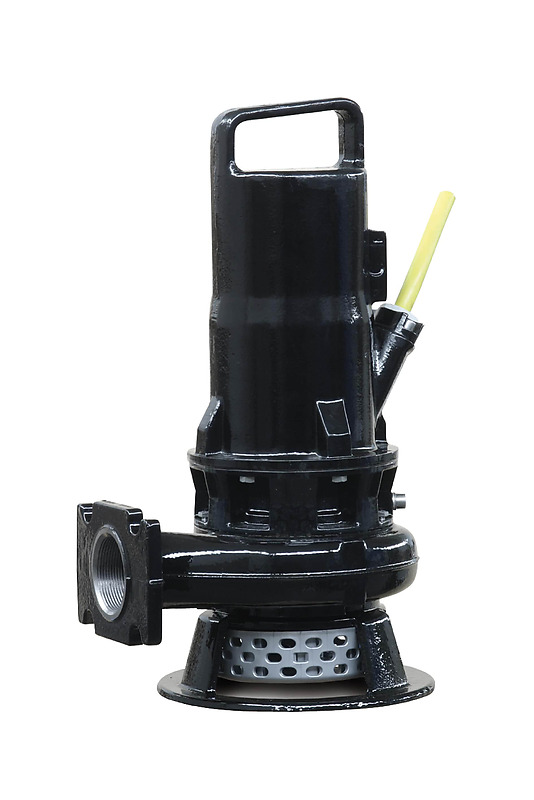

Погружной насос Zenit DRF с многоканальным открытым колесом
Погружной насос Zenit DRF с многоканальным открытым колесом
Разрез DRF: ручка и кабельный ввод, два торцевых уплотнения SiC, масляная камера, вал с коническим соединением, сетка на входе, исполнение ATEX
Разрез DRF: ручка и кабельный ввод, два торцевых уплотнения SiC, масляная камера, вал с коническим соединением, сетка на входе, исполнение ATEX

Где применяют дренажные насосы Zenit DRF

  • Перекачка горючих жидкостей и работа во взрывоопасной атмосфере — там, где обычные погружные насосы применять нельзя
  • Промышленные предприятия
  • Откачка фильтрата полигонов твёрдых бытовых отходов
  • Дренаж, откачка и удаление стоков из канализации и септиков во взрывоопасных зонах с газом и пылью; жидкости с твёрдыми и волокнистыми включениями; дренажные воды, стоки очистных сооружений и промывочные воды гражданских и промышленных процессов в атмосфере газов групп IIA/IIB (обычно углеводородных) и горючей пыли
  • Шахты и резервуары во взрывоопасных зонах 1 и 21
  • Подъём технологических стоков механообработки (Конкордия-сулла-Секкья, Италия), исполнение -EX
  • Насосные станции объектов нефтедобычи и нефтепереработки Министерства нефти Ирака, исполнение -EX
  • Насосная станция международного аэропорта (Бангкок)

Конструкция Zenit DRF

  • Открытое многоканальное рабочее колесо из чугуна EN-GJL-250, посажено на вал на конус
  • Сетчатый фильтр на всасывании из прочного полипропилена, опоры из чугуна
  • Свободный проход: щель 10×30 мм у 2-полюсных моделей, 50 мм у 4-полюсных
  • Сертифицированное взрывозащищённое исполнение ATEX для зон с взрывоопасными газами, пылью и жидкостями
  • Два встречных торцевых уплотнения из карбида кремния (2SiC) в масляной камере со смотровым отверстием
  • Увеличенная масляная камера продлевает срок службы торцевых уплотнений
  • Чугунный электромеханический блок для работы в погружённом состоянии, сухой двигатель с термозащитой, отдельный корпус насосной части
  • Изоляция класса F, степень защиты IP68
  • Чугунная ручка для подъёма и переноски; кабельный ввод с резьбовой гайкой GAS, к которому крепится жёсткий или гибкий рукав для защиты кабеля
  • Кабель NSSHOU-J 4G1,5+2×0,75 длиной 10 м
  • Напорный патрубок резьбовой или фланцевый: вертикальный GAS 1½–2", горизонтальный GAS 1½"/DN32, GAS 2"/DN50, DN65–DN100
  • Без системы охлаждения и промывки уплотнений (исполнение N)
  • Датчик протечки (опция): одноэлектродный, сигнализирует о попадании воды в масляную камеру; подключается через искробезопасный барьер
  • Масло в камере уплотнений — биоразлагаемое CASTROL PRODUCT L 320 или аналог, 195–210 мл; замена через 5000–7000 часов или раз в год
  • Ресурс подшипников и торцевых уплотнений — 20 000 часов; уплотнений в тяжёлых условиях — 7 000 часов

Материалы Zenit DRF

Корпусчугун EN-GJL-250
Гидравлическая частьчугун EN-GJL-250
Крыльчаткачугун EN-GJL-250
Сетчатый фильтрполипропилен
Опорычугун
Крепёжнержавеющая сталь класса A2-70
Прокладкирезина NBR, витон
Валнержавеющая сталь AISI 420
Торцевые уплотнениядва из карбида кремния (2SiC)
Ручкачугун
Окраскадвухкомпонентная эпоксидная на водной основе, средняя толщина 80 мкм

Условия работы

Температура жидкостидо 40 °C
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Уровень шумане более 70 дБ
Режим работыS1 при полном погружении; S3 при частичном погружении
Уровень жидкости (ATEX)никогда не ниже корпуса насоса; нужен контроль уровня поплавками или датчиками
Отклонение напряжения±10 % при кабеле до 30 м; ±5 % при кабеле от 30 до 200 м
Слой пыли на корпусене более 50 мм

Двигатель и электрика

Мощность0,55–1,5 кВт
Число полюсов2 и 4
Питание230 В 1~ и 400 В 3~, 50 Гц
Однофазные моделитермозащиту в обмотке подключают к щиту управления; конденсатор поставляется, но не подключён к кабелю — щит управления обязателен
Степень защитыIP68
ВзрывозащитаII 2 GD Ex db k IIB T4 Ex tb IIIC T135°C IP68; зоны 1 и 21
Частотный преобразовательне допускается

Варианты монтажа Zenit DRF

  • Свободная установка: Насос стоит на опоре, к напорному патрубку через соединитель подключён гибкий шланг
  • Стационарная установка: Насос на опоре присоединён к жёсткому напорному трубопроводу — на резьбе или через фланец
  • На внешней муфте: Для насосов с вертикальным резьбовым патрубком; монтируется без опорожнения резервуара, подходит для небольших приямков; неподвижная часть подключается фланцем DN50 или резьбой GAS 2"
  • На донной автомуфте: Для насосов с горизонтальным патрубком; насос снимают без опорожнения резервуара; для вертикального патрубка GAS 1½–2" — через переходный комплект
  • Сухая установка: Только для моделей со всасывающим фланцем и только в повторно-кратковременном режиме S3
Свободная установка DRF на дне приямка с гибким напорным шлангом
Свободная установка DRF на дне приямка с гибким напорным шлангом
Установка DRF на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Установка DRF на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Установка DRF на внешней муфте у стенки приямка, подъём на цепи
Установка DRF на внешней муфте у стенки приямка, подъём на цепи
Габаритный чертёж DRF с горизонтальным патрубком, размеры и масса по моделям
Габаритный чертёж DRF с горизонтальным патрубком, размеры и масса по моделям
Габаритный чертёж DRF с вертикальным резьбовым патрубком, размеры и масса по моделям
Габаритный чертёж DRF с вертикальным резьбовым патрубком, размеры и масса по моделям
Кривые Q-H и P2 насосов DRF 75 и 100/2/G40V с таблицей напоров
Кривые Q-H и P2 насосов DRF 75 и 100/2/G40V с таблицей напоров
Кривые Q-H и P2 насосов DRF 150 и 200/2/G50V с таблицей напоров
Кривые Q-H и P2 насосов DRF 150 и 200/2/G50V с таблицей напоров

Расшифровка маркировки Zenit DRF

DRсемейство DRENO — открытое многоканальное рабочее колесо
Fсерия
100/2мощность в л.с. × 100 / число полюсов двигателя
G40Vнапорный патрубок: G — резьба GAS (без буквы — фланец), 40 — диаметр, мм, V — вертикальный, H — горизонтальный
Aгидравлическая модель
1номер версии
Cтипоразмер двигателя
M / Tфазность двигателя: M — однофазный, T — трёхфазный
5 (/50)частота: 5 — 50 Гц, 6 — 60 Гц
TCоднофазное исполнение: термозащита, конденсатор
TCDоднофазное: термозащита, конденсатор, пусковой конденсатор
Tтрёхфазное исполнение с термозащитой
TSтрёхфазное: термозащита и датчик
Nбез системы охлаждения и промывки уплотнений
2SICдва торцевых уплотнения из карбида кремния

Документы Zenit

Как выбрать модель Zenit DRF

  • Производительность серии — до 50 м³/ч: самая производительная модель — DRF 200/2/G50V A1CM5.
  • Напор — до 16 м: самое высоконапорное исполнение — DRF 200/2/G50V A1CM5.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
