Основные характеристики
Производительность 76—170 м³/ч
Напор 15—24 м
Мощность 1.1—4.1 кВт
Вес 56—85 кг
Тип
Среда сильнозагрязненная вода
Тип дренажный
Вид погружной
Электрические характеристики
Напряжение 220, 380 В
Геометрические характеристики
Свободный проход 40—50 мм
Модель
Q (м³/ч)
H (м)
P (кВт)
DN (мм)
Цена
120
22
4.1
65
Цена по запросу
170
21
4.1
100
Цена по запросу
117
23.3
4.1
80
Цена по запросу
Профессиональный
Подбор Аналогов
Всегда в наличии
Промышленные Насосы
ШЛАМОВЫЕ НАСОСЫ
  • Для Карьера
  • Для Котлована
  • Для Шахты
  • Для Строительства
ВСЕГДА В НАЛИЧИИ
Шламовые Насосы
большой производительности
Перейти
ДРЕНАЖНЫЕ НАСОСЫ
  • Для Осушения Карьера
  • Для Строительства
  • Для Большого Объема
  • Для откачки из Шахты
Надежные решения для
Промышленного Водоотведения
Перейти
КАНАЛИЗАЦИОННЫЕ НАСОСЫ
  • Для Очистных Сооружений
  • Для Городской Канализации
  • Для Большого Объема
Эффективная перекачка
сточных вод
Перейти
168
20.8
4.1
100
Цена по запросу
90
17
3
65
Цена по запросу
130
15
3
100
Цена по запросу
94
18.1
3
80
Цена по запросу
90
20
2.2
65
Цена по запросу
90
20
2.2
80
Цена по запросу
87
20
2.2
80
Цена по запросу
78
17
1.8
65
Цена по запросу
80
17
1.8
80
Цена по запросу
76
18
1.1
80
Цена по запросу

Zenit DRN — погружной канализационный насос серии N с открытым многоканальным рабочим колесом из чугуна, свободным проходом 40–100 мм и фланцевым горизонтальным патрубком DN65–DN150: производительность до 170 м³/ч, напор до 24 м, мощность 1,1–4,1 кВт. Перекачивает жидкости со взвешенными твёрдыми частицами и волокнистыми включениями, активный ил низкой и средней плотности, канализационные стоки.

до 170 м³/ч
производительность
до 24 м
напор
1,1–4,1 кВт
мощность
до 40 °C
температура жидкости

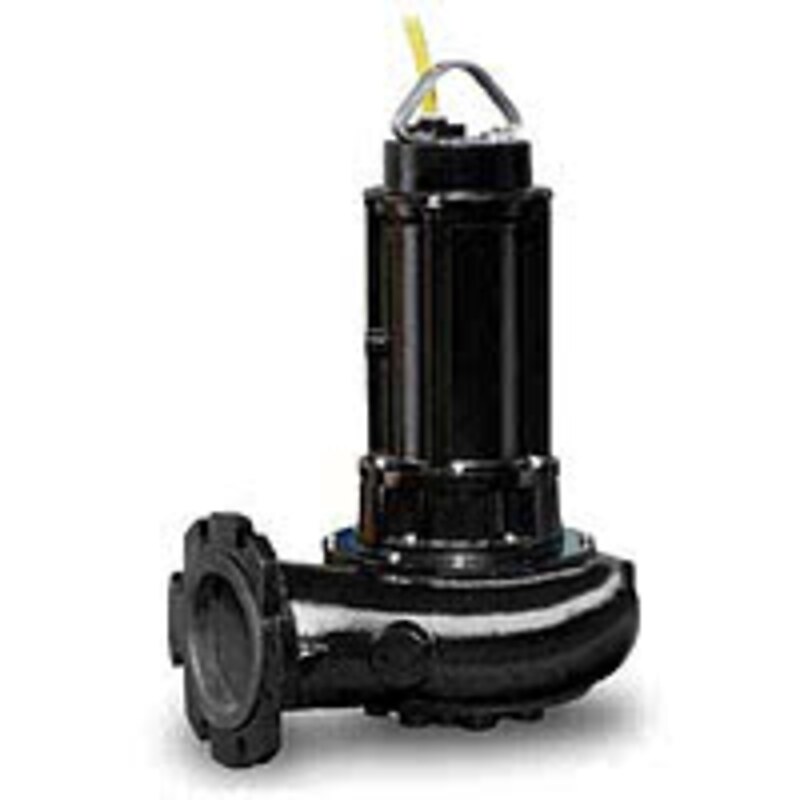

Погружной насос Zenit DRN с многоканальным открытым колесом
Погружной насос Zenit DRN с многоканальным открытым колесом
Разрез DRN и охлаждение рубашкой перекачиваемой жидкостью: кабельный ввод, торцевые уплотнения SiC, масляная камера, вал, антизасорная гидравлика, исполнение ATEX
Разрез DRN и охлаждение рубашкой перекачиваемой жидкостью: кабельный ввод, торцевые уплотнения SiC, масляная камера, вал, антизасорная гидравлика, исполнение ATEX

Где применяют дренажные насосы Zenit DRN

  • Очистные сооружения
  • Канализационные системы
  • Животноводческие фермы
  • Перекачка жидкостей со взвешенными твёрдыми частицами (от 40 до 100 мм) и волокнистыми включениями
  • Перекачка активного ила низкой и средней плотности
  • Сухая или полупогружная установка с рубашкой охлаждения
  • Исполнение -EX: дренаж, откачка и удаление стоков из канализации и септиков во взрывоопасных зонах с газом и пылью; жидкости с твёрдыми и волокнистыми включениями; дренажные воды, стоки очистных сооружений и промывочные воды гражданских и промышленных процессов
  • Очистные сооружения (Риети, Италия) и очистка стоков мраморных карьеров (Рим)
  • Очистные сооружения торгового центра Kampin Kauppakeskus (Хельсинки)
  • Очистные сооружения (Ровинь, Хорватия; Каслтаун, Ирландия)
  • Фонтаны и водные аттракционы (торговый центр Beaugrenelle в Париже, Валансьен, Бриар)
  • Системы водоотведения зданий (шоурум Mercedes в Париже, Center Parcs в Лудене)
  • Насосные станции: Олимпийский центр (Афины), карго-терминал (Манчестер), трасса Marina Bay (Сингапур), жилой комплекс (Сучжоу)
  • Насосная станция подъёма и осушения плотины Marina Barrage (Сингапур)

Конструкция Zenit DRN

  • Открытое многоканальное рабочее колесо из чугуна EN-GJL-250, посажено на вал на конус
  • Антизасорная гидравлика: форма гидравлической части выводит взвешенные частицы и не даёт рабочему колесу засориться
  • Свободный проход 40–100 мм в зависимости от модели
  • Два встречных торцевых уплотнения из карбида кремния (2SiC) в масляной камере со смотровым отверстием
  • Увеличенная масляная камера продлевает срок службы торцевых уплотнений
  • Чугунный электромеханический блок для работы в погружённом состоянии, сухой двигатель, отдельный корпус насосной части
  • Кабельный ввод: резьбовая гайка GAS снимается, чтобы закрепить жёсткий или гибкий рукав для защиты кабеля
  • Кабель 07RN-F 4G1,5+3×1 длиной 10 м (стандарт, по характеристикам равен H07RN-F), NSSHOU-J 4G1,5+2×0,75 длиной 10 м (исполнение ATEX)
  • Подготовлен под рубашку охлаждения Zenit: в закрытой рубашке (CC) тыльная сторона рабочего колеса направляет часть перекачиваемой жидкости в зазор между корпусом и рубашкой для охлаждения двигателя
  • Открытая рубашка (CCE) охлаждается водой от внешнего контура
  • Датчик протечки (опция): одноэлектродный, сигнализирует о попадании воды в масляную камеру торцевых уплотнений
  • Взрывозащищённое исполнение ATEX под заказ — для зон с взрывоопасными газами, пылью и жидкостями
  • Масло в камере уплотнений — биоразлагаемое CASTROL PRODUCT L 320 или аналог
  • Ресурс подшипников и торцевых уплотнений — 20 000 часов; уплотнений в тяжёлых условиях — 7 000 часов

Материалы Zenit DRN

Корпусчугун EN-GJL-250
Крыльчаткачугун EN-GJL-250
Крепёжнержавеющая сталь класса A2-70
Прокладкирезина NBR
Валнержавеющая сталь AISI 420
Рубашка охлажденияуглеродистая сталь Fe360–Fe370
Торцевые уплотнениядва из карбида кремния (2SiC)
Окраскадвухкомпонентная эпоксидная на водной основе, средняя толщина 150 мкм

Условия работы

Температура жидкостидо 40 °C
pH6–10
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Пусков в часдо 10
Уровень шума70 дБ
Режим работыS1 при полном погружении; S3 при частичном погружении без рубашки; S1 с рубашкой охлаждения
Отклонение напряжения±10 % при кабеле до 30 м; ±5 % при кабеле от 30 до 200 м
Охлаждающая жидкость рубашки CCEдо 40 °C на входе, расход 2–3 л/мин, давление не более 0,2 бар
Закрытая рубашка CCтолько чистые жидкости без твёрдых и волокнистых включений

Двигатель и электрика

Мощность1,1–4,1 кВт
Число полюсов2, 4, 6
Питание230 В 1~ и 400 В 3~, 50 Гц
Однофазные моделитермозащиту в обмотке подключают к щиту управления; пусковой конденсатор внутри насоса; автоматический выключатель поставляется, но не подключён к кабелю — щит управления обязателен
Степень защитыIP68
Взрывозащита -EXII 2GD Ex db k IIB T5 / Ex tb IIIC T100°C IP68, сертификат EPT 11 ATEX 0464 X; зоны 1 и 21; без частотного преобразователя
Исполнение с датчикомне сертифицируется по ATEX

Варианты монтажа Zenit DRN

  • Свободная установка: Насос ставят на дно резервуара на опоры или подставку; напорный патрубок через штуцер соединяют с гибким шлангом, внутренний диаметр которого не меньше диаметра патрубка
  • Стационарная установка: Насос на дне резервуара подключён к жёсткому или металлическому трубопроводу; возможно подключение к полиэтиленовой трубе через фитинг; рекомендуются задвижка и шаровой обратный клапан
  • На донной автомуфте: Для насосов с горизонтальным патрубком: насос извлекают и ставят на место по направляющим без вмешательства в систему
  • Сухая или полупогружная установка без рубашки: Допускается только в повторно-кратковременном режиме S3; насосы со всасывающим фланцем ставятся на опорное колено
  • Сухая установка с рубашкой охлаждения: Рубашка обеспечивает продолжительный режим S1 при частичном погружении или в машинном зале; насос поставляется со всасывающим фланцем под опорное колено
Свободная установка DRN на опорах на дне приямка с гибким напорным шлангом
Свободная установка DRN на опорах на дне приямка с гибким напорным шлангом
Установка DRN на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Установка DRN на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Сухая установка DRN с рубашкой охлаждения: вертикальная и горизонтальная
Сухая установка DRN с рубашкой охлаждения: вертикальная и горизонтальная
Габаритный чертёж DRN с фланцевым патрубком, размеры и масса по моделям
Габаритный чертёж DRN с фланцевым патрубком, размеры и масса по моделям
Кривые Q-H и P2 насосов DRN 2-полюсных с фланцем DN100, технические данные
Кривые Q-H и P2 насосов DRN 2-полюсных с фланцем DN100, технические данные
Кривые Q-H и P2 насосов DRN 2-полюсных с фланцем DN65, технические данные
Кривые Q-H и P2 насосов DRN 2-полюсных с фланцем DN65, технические данные

Документы Zenit

Как выбрать модель Zenit DRN

  • Производительность серии — до 170 м³/ч: самая производительная модель — DRN 550/2/100 A1FT/5.
  • Напор — до 24 м: самое высоконапорное исполнение — DRN 550/2/80 A1DT/5.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
