Основные характеристики
Производительность 64.8—259.2 м³/ч
Напор 8.8—40.1 м
Мощность 2.4—15 кВт
Вес 50—144 кг
Тип
Среда химия
Тип химический
Вид погружной
Электрические характеристики
Напряжение 380 В
Геометрические характеристики
Свободный проход 43—80 мм
Модель
Q (м³/ч)
H (м)
P (кВт)
DN (мм)
об/мин
Цена
Профессиональный
Подбор Аналогов
Всегда в наличии
Промышленные Насосы
ШЛАМОВЫЕ НАСОСЫ
  • Для Карьера
  • Для Котлована
  • Для Шахты
  • Для Строительства
ВСЕГДА В НАЛИЧИИ
Шламовые Насосы
большой производительности
Перейти
ДРЕНАЖНЫЕ НАСОСЫ
  • Для Осушения Карьера
  • Для Строительства
  • Для Большого Объема
  • Для откачки из Шахты
Надежные решения для
Промышленного Водоотведения
Перейти
КАНАЛИЗАЦИОННЫЕ НАСОСЫ
  • Для Очистных Сооружений
  • Для Городской Канализации
  • Для Большого Объема
Эффективная перекачка
сточных вод
Перейти
Осушение Глубокого Карьера
Cosmos CDW
Откачать Густую Грязь из Траншеи
Осушение Глубокой Шахты
Погружные Мешалки для Очистных Сооружений
Канализационные Насосы Сухой Установки
Незасоряющиеся Канализационные Насосы

Zenit DRY — погружной насос из нержавеющей стали CF-8M (AISI 316) с открытым многоканальным рабочим колесом и маслонаполненным двигателем для коррозионных и химически агрессивных жидкостей с твёрдыми включениями: производительность до 259,2 м³/ч, напор до 40,1 м, мощность 2,4–15 кВт. Перекачивает сильно коррозионные и химически агрессивные загрязнённые жидкости, в том числе морская вода и рассол, с твёрдыми и волокнистыми включениями, песком и активным илом; твёрдые частицы от 43 до 80 мм.

до 259,2 м³/ч
производительность
до 40,1 м
напор
2,4–15 кВт
мощность
до 40 °C
температура жидкости

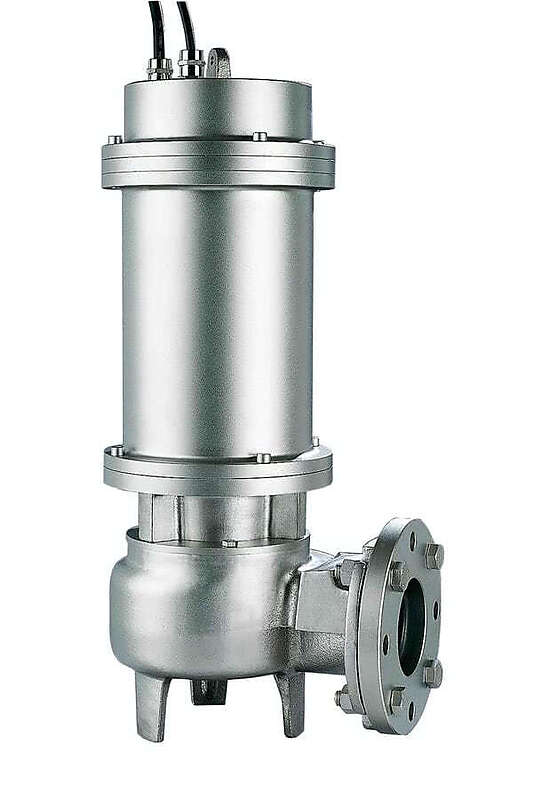

Погружной насос Zenit DRY из нержавеющей стали CF-8M (AISI 316), с открытым многоканальным колесом, фланцевый
Погружной насос Zenit DRY из нержавеющей стали CF-8M (AISI 316), с открытым многоканальным колесом, фланцевый
Разрез DRY с выносками: ручка и кабельный ввод, корпус, двигатель в масляной ванне, два торцевых уплотнения, рабочее колесо, проточная часть
Разрез DRY с выносками: ручка и кабельный ввод, корпус, двигатель в масляной ванне, два торцевых уплотнения, рабочее колесо, проточная часть

Где применяют дренажные насосы Zenit DRY

  • Перекачка сильно коррозионных и химически агрессивных жидкостей на предприятиях химической промышленности
  • Жидкости средней и низкой плотности с твёрдыми и волокнистыми включениями, песком и активным илом
  • Тяжёлые условия работы на химических и промышленных предприятиях
  • Промышленные установки химической и фармацевтической отрасли
  • Перекачка морской воды
  • Работа в солёной среде благодаря корпусу из стали CF-8M
  • Перекачка коррозионных, кислых и абразивных жидкостей на производстве
  • Промышленная мойка в пищевой промышленности
  • Перекачка и обработка рассола на судах и морских платформах
  • Очистные сооружения фармацевтического предприятия (объект PATHEON, Ананьи, Италия)
  • Очистные сооружения и канализационная насосная станция яхтенной марины (Zaitunay Bay, Бейрут)
  • Станция подъёма и водоотведения плотины Marina Barrage (Сингапур)
  • Насосная станция атомной электростанции Taohuajiang (Хунань, Китай)

Конструкция Zenit DRY

  • Открытое многоканальное рабочее колесо из стали CF-8M
  • Широкий свободный проход — до 80 мм: твёрдые частицы выходят без засорения рабочего колеса
  • Три торцевых уплотнения: два из карбида кремния (2SiC) и одно алюмографитовое (AL)
  • Два уплотнения из карбида кремния стоят последовательно в масляной камере с доступом для осмотра
  • Увеличенная масляная камера продлевает срок службы торцевых уплотнений
  • Маслонаполненный двигатель с термозащитой; двойное торцевое уплотнение охлаждается маслом двигателя — непрерывная работа в тяжёлых условиях
  • Экранированные шарикоподшипники со смазкой на весь срок службы
  • Изоляция класса F, степень защиты IP68
  • К кабельному вводу крепится жёсткий или гибкий рукав для защиты силового кабеля
  • Горизонтальный фланцевый напорный патрубок DN65–DN100
  • Корпус насоса отделён от электромеханического узла; узел выполнен из нержавеющей стали CF-8M (AISI 316) для работы под водой
  • Без системы охлаждения и промывки уплотнений (исполнение N), электрическое исполнение — T с термозащитой

Материалы Zenit DRY

Корпуслитая нержавеющая сталь CF-8M (AISI 316)
Гидравлическая частьлитая нержавеющая сталь CF-8M (AISI 316)
Корпус двигателянержавеющая сталь CF-8M (AISI 316)
Крыльчатканержавеющая сталь CF-8M
Крепёжнержавеющая сталь класса A4-70
Уплотнительные кольцарезина Viton
Валнержавеющая сталь AISI 316
Торцевые уплотнениядва из карбида кремния (SiC) и одно графит — оксид алюминия (AL)

Условия работы

Температура жидкостидо 40 °C
pH3–14
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Пусков в часдо 30
Уровень шумаменее 70 дБ
Мощность P22,4–15 кВт

Двигатель и электрика

Питание380/400 В, 3~, 50 Гц
Мощность P22,4–15 кВт, 2 или 4 полюса
Частота вращения2900 об/мин (2 полюса), 1450 об/мин (4 полюса)
Пускпрямой у моделей до 5,5 л.с. (двигатели E, F, G); звезда-треугольник у 750, 1000, 1500 (двигатель H)
КабельH07RN-F 4G1.5+2G1 (прямой пуск), 2× 4G2.5+2G1 (звезда-треугольник)
Изоляция и защитакласс F, IP68, термозащита

Варианты монтажа Zenit DRY

  • Свободная установка: Насос стоит на опорах, напорный патрубок соединён с гибким рукавом — насос легко переставить
  • Стационарная установка: Насос стоит на опорах и присоединён к напорному трубопроводу резьбой или через фланцевое колено
  • На донной автомуфте DAC-V: Муфта крепится ко дну резервуара, насос опускается по двум направляющим трубам; осмотр и замена насоса без опорожнения резервуара
Свободная установка насоса на опорах с гибким напорным рукавом
Свободная установка насоса на опорах с гибким напорным рукавом
Установка насоса на донной автомуфте (base coupling foot) с направляющей трубой
Установка насоса на донной автомуфте (base coupling foot) с направляющей трубой
Габаритный чертёж DRY с таблицей размеров и масс по моделям
Габаритный чертёж DRY с таблицей размеров и масс по моделям
Кривые Q-H насосов DRY 2/65 с таблицей напоров
Кривые Q-H насосов DRY 2/65 с таблицей напоров
Поле характеристик серии DRY, 50 Гц
Поле характеристик серии DRY, 50 Гц
Рабочее колесо DRY: открытое многоканальное колесо из нержавеющей стали
Рабочее колесо DRY: открытое многоканальное колесо из нержавеющей стали
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Габаритный чертёж поплавкового выключателя LEVEL: высота 168 мм, диаметр 110 мм
Габаритный чертёж поплавкового выключателя LEVEL: высота 168 мм, диаметр 110 мм

Расшифровка маркировки Zenit DRY

DRгидравлика DRENO — открытое многоканальное рабочее колесо
Yсерия Y (Special Alloy, нержавеющая сталь)
400 (в DRY 400/2/80 A0FT5)мощность в л.с. × 100
/2число полюсов двигателя
/80диаметр напорного патрубка, DN
Aгидравлическая модель
0номер версии
Fтипоразмер двигателя
Tтрёхфазный двигатель (M — однофазный)
5частота 50 Гц (6 — 60 Гц)
T (исполнение)термозащита
Nбез системы охлаждения и промывки уплотнений
2SICALдва торцевых уплотнения из карбида кремния и одно алюмографитовое
400Y/Dпитание 400 В, пуск звезда-треугольник (у моделей с двигателем H: 750, 1000, 1500)

Документы Zenit

Как выбрать модель Zenit DRY

  • Производительность серии — до 259,2 м³/ч: самая производительная модель — DRY 1500/2/100 A0HT5.
  • Напор — до 40,1 м: самое высоконапорное исполнение — DRY 1500/2/80A A0HT5.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
