Zenit GRN
Стоимость оборудования
По запросу| Производительность | 21.6—22.5 м³/ч |
| Напор | 28.3—47.7 м |
| Мощность | 1.8—4.1 кВт |
| Вес | 44—72 кг |
| Среда | фекальные воды |
| Тип | фекальный с режущим механизмом |
| Вид | погружной |
| Напряжение | 380 В |

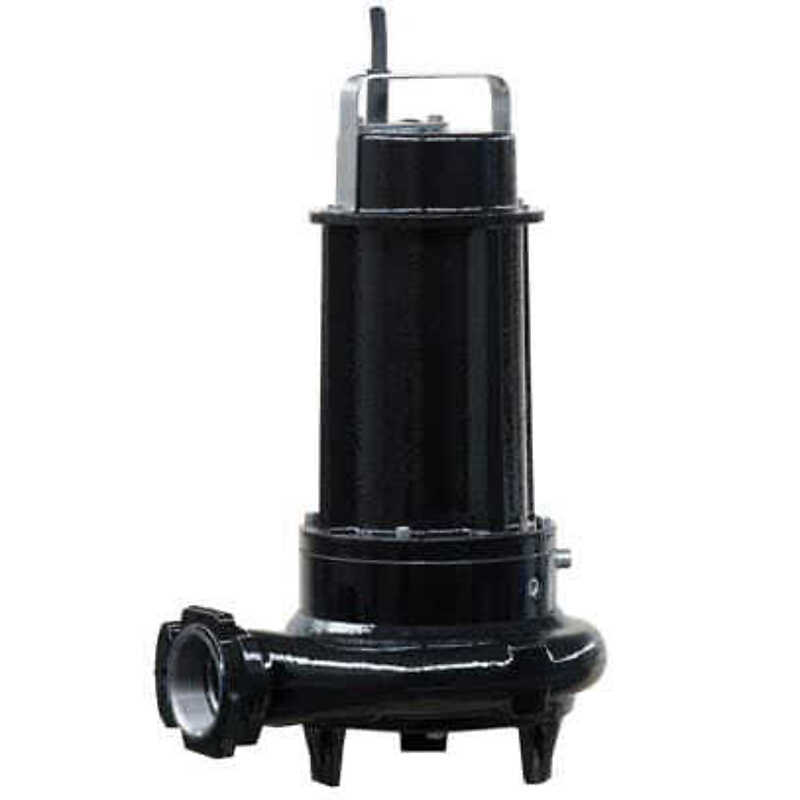

Zenit GRN — погружной канализационный насос серии N с режущим механизмом (вращающийся нож и режущая пластина) и чугунным корпусом, 2- и 4-полюсный: производительность до 22,5 м³/ч, напор до 47,7 м, мощность 1,8–4,1 кВт. Перекачивает жидкости со взвешенными твёрдыми частицами и волокнистыми включениями, активный ил низкой и средней плотности.


Где применяют фекальные насосы Zenit GRN
- Профессиональное и промышленное применение: перекачка жидкостей со взвешенными твёрдыми частицами и волокнистыми включениями
- Перекачка активного ила низкой и средней плотности
- Сточные воды с длинными волокнами: режущий механизм измельчает их и не даёт рабочему колесу засориться
- Сухая или полупогружная установка с рубашкой охлаждения
- Исполнение -EX: дренаж, откачка и удаление стоков из канализации и септиков во взрывоопасных зонах с газом и пылью; жидкости с твёрдыми и волокнистыми включениями; дренажные воды, стоки очистных сооружений и промывочные воды гражданских и промышленных процессов
- Подъём хозяйственно-фекальных стоков гостиницы (Опатия, Хорватия)
- Насосная станция (Свети-Неделя, Хорватия)
- Насосные станции стадионов: Олимпийский стадион (Афины), стадион Gelredome (Нидерланды)
- Насосные станции жилых и офисных комплексов (башни Zig Zag в Дохе; комплекс на острове Нурай, Абу-Даби)
- Очистные сооружения гостиницы Miramar (Гонконг)
- Очистные сооружения и насосные станции (Турция; Флорида, США — в том числе станции HDPE на автомагистрали Florida Turnpike)
Конструкция Zenit GRN
- Режущий механизм: вращающийся нож и пластина с отверстиями с заточенными кромками (2-полюсные модели) или чугунный фланец с пилообразными кромками (4-полюсные); мелко измельчает длинные волокна
- Нож трёхлопастной
- Рабочее колесо из чугуна EN-GJL-250
- Антизасорная гидравлика: форма гидравлической части выводит взвешенные частицы и не даёт рабочему колесу засориться
- Два встречных торцевых уплотнения из карбида кремния (2SiC) в масляной камере со смотровым отверстием
- Увеличенная масляная камера продлевает срок службы торцевых уплотнений
- Чугунный электромеханический блок для работы в погружённом состоянии, сухой двигатель, отдельный корпус насосной части
- Кабельный ввод: резьбовая гайка снимается, чтобы закрепить жёсткий или гибкий рукав для защиты кабеля
- Кабель 07RN-F 4G1,5+3×1 длиной 10 м (стандарт), NSSHOU-J 4G1,5+2×0,75 длиной 10 м (исполнение ATEX)
- Напорный патрубок горизонтальный: резьба GAS 1½–2" с фланцем DN32 (2-полюсные), фланец DN80 или DN100 (4-полюсные)
- Подготовлен под рубашку охлаждения Zenit: тыльная сторона рабочего колеса направляет часть перекачиваемой жидкости в зазор между корпусом и рубашкой для охлаждения двигателя
- Датчик протечки (опция): одноэлектродный, сигнализирует о попадании воды в масляную камеру торцевых уплотнений
- Взрывозащищённое исполнение ATEX под заказ — для зон с взрывоопасными газами, пылью и жидкостями
- Нож и режущую пластину периодически очищают от отложений
- Масло в камере уплотнений — биоразлагаемое CASTROL PRODUCT L 320 или аналог
- Ресурс подшипников и торцевых уплотнений — 20 000 часов; уплотнений в тяжёлых условиях — 7 000 часов
Материалы Zenit GRN
| Корпус | чугун EN-GJL-250 |
| Крыльчатка | чугун EN-GJL-250 |
| Нож | инструментальная нержавеющая сталь X102 CrMo17 KU |
| Режущий диск | инструментальная нержавеющая сталь X102 CrMo17 KU |
| Режущий фланец 4-полюсных моделей | чугун |
| Крепёж | нержавеющая сталь класса A2-70 |
| Прокладки | резина NBR |
| Вал | нержавеющая сталь AISI 420 |
| Рубашка охлаждения | углеродистая сталь Fe360–Fe370 |
| Торцевые уплотнения | два из карбида кремния (2SiC) |
| Окраска | двухкомпонентная эпоксидная на водной основе, средняя толщина 150 мкм |
Условия работы
| Температура жидкости | до 40 °C |
| pH | 6–10 |
| Вязкость | 1 мм²/с |
| Плотность | 1 кг/дм³ |
| Глубина погружения | до 20 м |
| Пусков в час | до 10 |
| Уровень шума | 70 дБ |
| Режим работы | S1 при полном погружении; S3 при частичном погружении без рубашки; S1 с рубашкой охлаждения |
| Закрытая рубашка CC | только чистые жидкости без твёрдых и волокнистых включений |
Двигатель и электрика
| Мощность | 1,8–4,1 кВт |
| Число полюсов | 2 и 4 |
| Питание | 400 В 3~ (в каталоге есть и однофазная модель 230 В), 50 Гц |
| Однофазные модели | термозащиту в обмотке подключают к щиту управления; пусковой конденсатор внутри насоса; автоматический выключатель поставляется, но не подключён к кабелю — щит управления обязателен |
| Степень защиты | IP68 |
| Взрывозащита -EX | II 2GD Ex db k IIB T5 / Ex tb IIIC T100°C IP68, сертификат EPT 11 ATEX 0464 X; зоны 1 и 21; без частотного преобразователя |
| Исполнение с датчиком | не сертифицируется по ATEX |
Варианты монтажа Zenit GRN
- Свободная установка: Насос ставят на дно резервуара на опоры или подставку; напорный патрубок через штуцер соединяют с гибким шлангом, внутренний диаметр которого не меньше диаметра патрубка
- Стационарная установка: Насос на дне резервуара подключён к жёсткому или металлическому трубопроводу; возможно подключение к полиэтиленовой трубе через фитинг; рекомендуются задвижка и шаровой обратный клапан
- На донной автомуфте: Для насосов с горизонтальным патрубком: насос извлекают и ставят на место по направляющим без вмешательства в систему
- Сухая или полупогружная установка без рубашки: Допускается только в повторно-кратковременном режиме S3; насосы со всасывающим фланцем ставятся на опорное колено
- Сухая установка с рубашкой охлаждения: Рубашка обеспечивает продолжительный режим S1 при частичном погружении или в машинном зале; насос поставляется со всасывающим фланцем под опорное колено






Документы Zenit
- Руководство по первой установке (серии S, E, O, I, N, P, X, B, Y) (PDF, мультиязычный, есть RU)
- Указания по безопасности для погружных электронасосов (PDF, мультиязычный, есть RU)
Как выбрать модель Zenit GRN
- Производительность серии — до 22,5 м³/ч: самая производительная модель — GRN 550/2/G50H A1FT/50.
- Напор — до 47,7 м: самое высоконапорное исполнение — GRN 550/2/G50H A1FT/50.
- Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
- Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
