Поставка насосного
оборудования
Zenit

Zenit GRS

В НАЛИЧИИ

Стоимость оборудования

По запросу
В наличии Отгрузка сегодня со склада в СПб
Консультация специалиста+7 (812) 501-93-32
Официальный дилер Zenit
Самовывоз сегоднябесплатно Доставка по Санкт-Петербургубесплатно Доставка по России
Основные характеристики
Производительность 14.4 м³/ч
Напор 20.3—20.4 м
Мощность 0.9 кВт
Вес 21 кг
Тип
Среда фекальные воды
Тип фекальный с режущим механизмом
Вид погружной
Электрические характеристики
Напряжение 220, 380 В

Zenit GRS — погружной канализационный насос серии S с режущим механизмом (вращающийся нож) и чугунным открытым многоканальным рабочим колесом: производительность до 14,4 м³/ч, напор до 20,4 м, мощность 0,9 кВт. Перекачивает загрязнённые бытовые стоки с волокнистыми и нитевидными включениями, непроцеженные хозяйственно-бытовые стоки.

до 14,4 м³/ч
производительность
до 20,4 м
напор
0,9 кВт
мощность
до 40 °C
температура жидкости

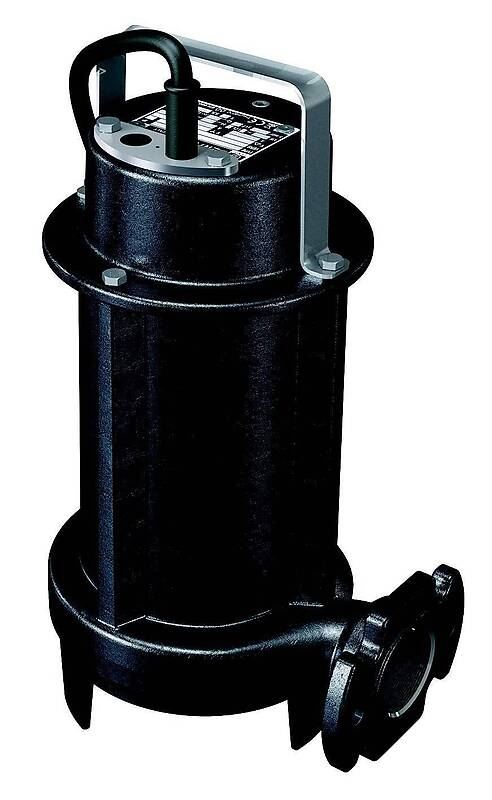

Насос Zenit GRS с режущим механизмом и горизонтальным фланцевым патрубком
Насос Zenit GRS с режущим механизмом и горизонтальным фланцевым патрубком
Разрез насоса серий E и S: конденсатор и реле, двигатель с термозащитой, торцевое уплотнение SiC, колесо со спиральными рёбрами; у GRE и GRS: автомат в кабельной коробке и режущий нож
Разрез насоса серий E и S: конденсатор и реле, двигатель с термозащитой, торцевое уплотнение SiC, колесо со спиральными рёбрами; у GRE и GRS — автомат в кабельной коробке и режущий нож

Где применяют фекальные насосы Zenit GRS

  • Загрязнённые стоки с длинными волокнами и нитевидными включениями
  • Бытовые стоки
  • Подъём непроцеженных бытовых стоков
  • Небольшие станции подъёма стоков, где нужны компактные размеры и высокая надёжность
  • Работа на загрязнённых стоках, когда нужен большой пусковой момент, в том числе после долгого простоя
  • Установка в небольших приямках, аварийное опорожнение резервуаров (общее назначение серий E-S)
  • Стоки с волокнистыми включениями и непроцеженные бытовые стоки на станциях подъёма и очистных сооружениях жилого, промышленного и муниципального назначения
  • Объект: очистные сооружения гостиничного комплекса, Гонконг (GRS 100/2/G40H)
  • Объекты: канализационные насосные станции — Россия (посёлок Ленинское), Иордания, Гонконг

Конструкция Zenit GRS

  • Открытое многоканальное рабочее колесо из чугуна
  • Режущий механизм: трёхлопастной вращающийся нож и плита с отверстиями с заточенными кромками мелко режут длинные волокна и не дают им засорить рабочее колесо
  • Спиральные рёбра на тыльной стороне рабочего колеса рвут и выводят длинные волокна, предотвращая перегрузку двигателя
  • Однофазные модели комплектуются выносным блоком управления с автоматическим выключателем, конденсатором и защитой от перегрузки по току
  • Внешний блок с автоматическим выключателем и токовой защитой гарантирует пуск на загрязнённых стоках
  • Сухой двигатель с термозащитой от перегрузки
  • Изоляция класса F, степень защиты IP68
  • Трёхфазные модели оснащаются термозащитой и реле защиты двигателя (опция)
  • Одно торцевое уплотнение из карбида кремния (SiC) и одна манжета
  • Горизонтальный выход GAS 1½" с фланцем DN32 — резьбовое или фланцевое присоединение
  • Свободный проход для насоса с режущим механизмом не указывается (в таблицах — прочерк)
  • Прочный чугунный корпус, ручка для подъёма и переноски из нержавеющей стали
  • Исполнения с встроенным поплавковым выключателем упрощают монтаж
  • Каждый насос проходит испытание давлением: проверяется герметичность отсека двигателя и правильность установки торцевых уплотнений
  • Кабель H07RN-F длиной 5 м, под заказ 10 м
  • Исполнения: однофазные TCDT и TCDGT (с поплавком), трёхфазные TR и TRG (с поплавком)
  • Рубашки охлаждения нет: насос работает в погружённом положении
  • Корпус насоса отлит заодно с корпусом двигателя

Материалы Zenit GRS

Корпус двигателячугун EN-GJL-250
Крыльчаткачугун EN-GJL-250
Корпус гидравликичугун EN-GJL-250
Режущий ножхромистая сталь
Нож и режущий дискинструментальная нержавеющая сталь X102 CrMo17 KU
Крепёжнержавеющая сталь класса A2-70
Прокладкирезина NBR
Валнержавеющая сталь AISI 431
Торцевое уплотнениекарбид кремния (SiC) + манжета
Ручканержавеющая сталь AISI 304
Окраскадвухкомпонентная эпоксидная с высокой коррозионной стойкостью

Условия работы

Температура жидкостидо 40 °C
pH6–14
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Пусков в часдо 30
Уровень шумаменее 70 дБ

Двигатель и электрика

Питание220/240 В 1~ или 380/400 В 3~, 50 Гц; есть исполнение 60 Гц
Мощность P20,9 кВт
Полюса / частота вращения / пуск2 / 2900 об/мин / прямой пуск
Ток1~ 230 В: 6,6 А; 3~ 400 В: 2,3 А
Изоляция / защитакласс F, IP68
КабельH07RN-F 4G1 у однофазного и трёхфазного исполнения
Кабель при наружной установкепо EN 60335-2-41 — длиной 10 м

Варианты монтажа Zenit GRS

  • Свободная установка: Насос стоит на дне, к выходу присоединён гибкий шланг
  • Стационарная установка: Насос присоединён к жёсткому напорному трубопроводу резьбой или фланцем
  • На внешней муфте DAC-E: Монтаж и обслуживание без опорожнения резервуара; подходит для небольших приямков
  • На донной автомуфте DAC-V / DAC-H: Погружная стационарная установка для насосов с горизонтальным выходом (резьба или фланец); насос обслуживается и заменяется без опорожнения резервуара
Свободная установка GRS в приямке со шлангом
Свободная установка GRS в приямке со шлангом
Установка GRS на внешней автомуфте DAC-E
Установка GRS на внешней автомуфте DAC-E
Установка GRS на донной автомуфте DAC-H с горизонтальным напорным трубопроводом
Установка GRS на донной автомуфте DAC-H с горизонтальным напорным трубопроводом
Габаритный чертёж GRS 100/2/G40H, размеры и масса
Габаритный чертёж GRS 100/2/G40H, размеры и масса
Поле характеристик Q-H серий E и S: области GRS-GRE и APS-APE
Поле характеристик Q-H серий E и S: области GRS-GRE и APS-APE
Кривая Q-H GRS 100/2/G40H и таблица напоров
Кривая Q-H GRS 100/2/G40H и таблица напоров
Рабочее колесо GR с измельчителем
Рабочее колесо GR с измельчителем
Материалы серий E и S: корпус и колесо: чугун EN-GJL-250, вал: AISI 431, нож: хромистая сталь, крепёж A2-70
Материалы серий E и S: корпус и колесо: чугун EN-GJL-250, вал: AISI 431, нож: хромистая сталь, крепёж A2-70
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Габаритный чертёж поплавкового выключателя LEVEL: высота 168 мм, диаметр 110 мм
Габаритный чертёж поплавкового выключателя LEVEL: высота 168 мм, диаметр 110 мм

Расшифровка маркировки Zenit GRS

GRсемейство гидравлики GRINDER — насос с режущим механизмом
Sсерия S
100мощность в л. с. × 100 (1,0 л. с.)
/2число полюсов двигателя
Gтип присоединения выхода: резьба GAS (или фланец)
40диаметр выхода, мм
Hгоризонтальный выход
Aгидравлическая модель
0номер версии
Cтипоразмер двигателя
M / Tоднофазный / трёхфазный двигатель
5частота 50 Гц (6 — 60 Гц)
TCDTтермозащита, рабочий и пусковой конденсаторы, токовая защита
TCDGTто же, что TCDT, плюс поплавок
TRтермозащита, реле
TRGтермозащита, реле, поплавок
SICMодно торцевое уплотнение из карбида кремния и манжета
GRS 100/2/G32V A0BM5образец расшифровки производителя (такой модели в таблицах нет)

Документы Zenit

Как выбрать модель Zenit GRS

  • Производительность серии — до 14,4 м³/ч: самая производительная модель — GRS 100/2/G40H A0CM5.
  • Напор — до 20,4 м: самое высоконапорное исполнение — GRS 100/2/G40H A0CM5.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
