Основные характеристики
Производительность 18—125 м³/ч
Напор 18—28 м
Мощность 1.8—4.1 кВт
Вес 52—85 кг
Тип
Среда фекальные воды
Тип фекальный
Вид погружной
Электрические характеристики
Напряжение 220, 380 В
Геометрические характеристики
Свободный проход 40—50 мм
Модель
Q (м³/ч)
H (м)
P (кВт)
DN (мм)
Цена
Профессиональный
Подбор Аналогов
Всегда в наличии
Промышленные Насосы
ШЛАМОВЫЕ НАСОСЫ
  • Для Карьера
  • Для Котлована
  • Для Шахты
  • Для Строительства
ВСЕГДА В НАЛИЧИИ
Шламовые Насосы
большой производительности
Перейти
ДРЕНАЖНЫЕ НАСОСЫ
  • Для Осушения Карьера
  • Для Строительства
  • Для Большого Объема
  • Для откачки из Шахты
Надежные решения для
Промышленного Водоотведения
Перейти
КАНАЛИЗАЦИОННЫЕ НАСОСЫ
  • Для Очистных Сооружений
  • Для Городской Канализации
  • Для Большого Объема
Эффективная перекачка
сточных вод
Перейти

Zenit MAN — погружной канализационный насос с открытым одноканальным рабочим колесом из чугуна, сухим двигателем и отдельным корпусом насоса: производительность до 125 м³/ч, напор до 28 м, мощность 1,8–4,1 кВт. Готов под рубашку охлаждения для сухой установки. Перекачивает неочищенные загрязнённые хозяйственно-бытовые стоки и канализационные стоки с твёрдыми включениями 40–100 мм.

до 125 м³/ч
производительность
до 28 м
напор
1,8–4,1 кВт
мощность
до 40 °C
температура жидкости

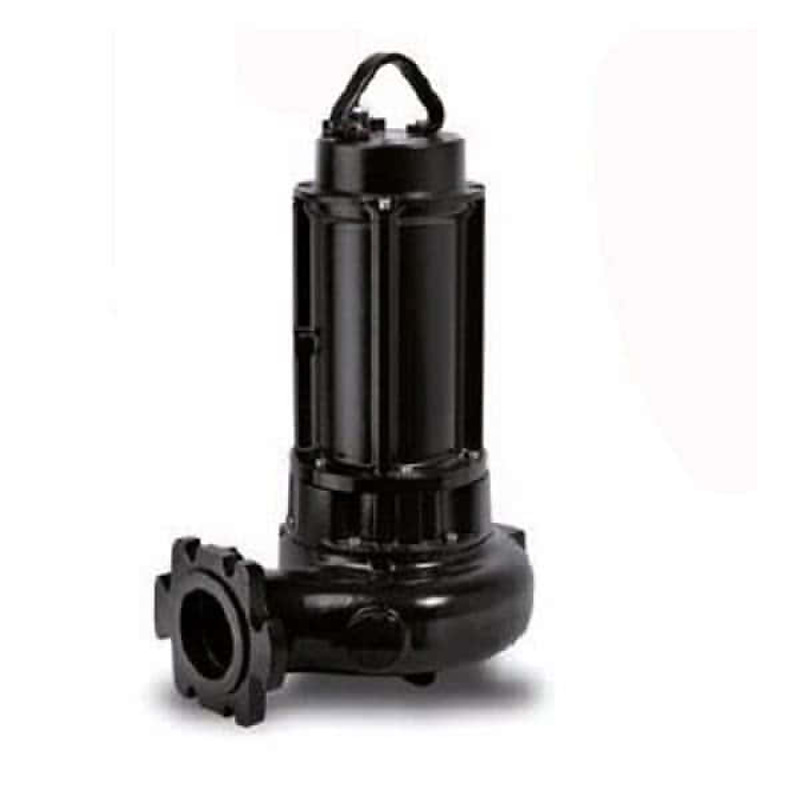

Погружной насос Zenit MAN с одноканальным открытым колесом
Погружной насос Zenit MAN с одноканальным открытым колесом
Разрез MAN и охлаждение рубашкой перекачиваемой жидкостью: кабельный ввод, торцевые уплотнения SiC, масляная камера, вал, антизасорная гидравлика, исполнение ATEX
Разрез MAN и охлаждение рубашкой перекачиваемой жидкостью: кабельный ввод, торцевые уплотнения SiC, масляная камера, вал, антизасорная гидравлика, исполнение ATEX

Где применяют фекальные насосы Zenit MAN

  • Неочищенные загрязнённые хозяйственно-бытовые и канализационные стоки
  • Подъём стоков в системах гражданских объектов
  • Очистные сооружения
  • Канализационные сети
  • Животноводческие фермы
  • Промышленность и сельское хозяйство
  • Сухая и полупогружная установка с системой охлаждения Zenit
  • Исполнение -EX: откачка и отвод стоков из канализации и септиков в зонах с взрывоопасным газом и пылью, жидкости с твёрдыми и волокнистыми включениями, дренажные, очищенные и промывные воды гражданских и промышленных процессов (газы групп IIA и IIB, горючая пыль)
  • Очистные сооружения муниципальной компании HERA (Модена, Италия)
  • Подъём технологических стоков на когенерационной биогазовой установке (IES Biogas, Кремона)
  • Очистные сооружения торгового центра Kampin Kauppakeskus (Хельсинки)
  • Очистные сооружения и КНС винодельни Piper-Heidsieck (Франция), насос на автомуфте DAC-N 80/80H
  • Очистные сооружения муниципалитета Киато (Греция)
  • Канализационная насосная станция Мариинской больницы (Санкт-Петербург)

Конструкция Zenit MAN

  • Открытое одноканальное рабочее колесо из чугуна EN-GJL-250, посажено на вал на конус
  • Бронзовое кольцо на коническом валу позволяет восстановить зазор между регулировочной пластиной и рабочим колесом и сохранить гидравлические характеристики
  • Антизасорная гидравлика: форма гидравлической части выводит взвешенные частицы и не даёт забиться рабочему колесу
  • Свободный проход 40–100 мм
  • Два встречных торцевых уплотнения из карбида кремния (2SiC) в масляной камере с ревизионным доступом
  • Увеличенная масляная камера продлевает срок службы торцевых уплотнений
  • Сухой двигатель, электромеханический блок из чугуна GJL-250 для работы под водой, отдельный корпус насоса
  • Охлаждение технологической жидкостью: задняя сторона рабочего колеса направляет часть жидкости в полость между корпусом и рубашкой, жидкость охлаждает двигатель и возвращается в корпус насоса
  • Кабельный ввод с полной водонепроницаемостью; после снятия гайки к нему крепится жёсткий или гибкий рукав для защиты кабеля
  • Однофазные модели: пусковой конденсатор внутри насоса, термозащита в обмотке подключается к щиту управления
  • Исполнение с сертификатом ATEX для работы в среде взрывоопасных газов, пыли и жидкостей (под заказ); исполнение с датчиком протечки сертификата ATEX не имеет
  • Исполнение -EX: биметаллический термопротектор контролирует температуру обмотки статора
  • Датчик протечки воды в масляную камеру (одноэлектродный) — дополнительная опция
  • Масло масляной камеры — биоразлагаемое, CASTROL PRODUCT L 320 или аналог

Материалы Zenit MAN

Корпусчугун EN-GJL-250
Крыльчаткачугун EN-GJL-250
Крепёжнержавеющая сталь класса A2-70
Уплотнительные кольцарезина NBR
Валнержавеющая сталь AISI 420
Рубашка охлажденияуглеродистая сталь Fe360–Fe370
Торцевые уплотнениядва из карбида кремния (2SiC)
Окраскадвухкомпонентная эпоксидная на водной основе, средняя толщина 150 мкм
Кольцо регулировки зазорабронза

Условия работы

Температура жидкостидо 40 °C
pH6–10
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Пусков в часдо 10
Уровень шума70 дБ
Режим работыS1 при полном погружении; S3 при частичном погружении без рубашки; S1 с рубашкой охлаждения (сухая камера или частичное погружение)

Двигатель и электрика

Мощность P21,1–4,1 кВт; 2, 4 или 6 полюсов
Питание230 В 1~ или 400 В 3~
Кабель07RN-F 4G1.5+3x1, 10 м (стандарт); NSSHOU-J 4G1.5+2x0.75, 10 м (ATEX)
Однофазные моделиавтомат защиты поставляется, но к кабелю насоса не подключён; нужен электрический щит
Степень защитыIP68
Взрывозащита (-EX)II 2GD Ex db k IIB T5 / Ex tb IIIC T100°C IP68, EPT 11 ATEX 0464 X; зоны 1 и 21
Ограничение -EXне предназначен для работы с преобразователем частоты

Варианты монтажа Zenit MAN

  • Свободная установка, стационарная установка, на донной автомуфте, сухая установка с рубашкой охлаждения: Доступны схемы монтажа A, B, D, E
  • Сухая установка с рубашкой охлаждения: Серия подготовлена под систему охлаждения Zenit для сухой или полупогружной установки; рубашка охлаждается перекачиваемой жидкостью
  • Сухая установка без рубашки: Для насосов без рубашки сухая или полупогружная установка допускается только в повторно-кратковременном режиме S3; насосы с всасывающим фланцем ставятся на опорное колено
  • На донной автомуфте DAC-N: Пример: MAN 400/4/80 A1FT на автомуфте DAC-N 80/80H
Свободная установка MAN на опорах на дне приямка с гибким напорным шлангом
Свободная установка MAN на опорах на дне приямка с гибким напорным шлангом
Установка MAN на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Установка MAN на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Сухая установка MAN с рубашкой охлаждения: вертикальная и горизонтальная
Сухая установка MAN с рубашкой охлаждения: вертикальная и горизонтальная
Габаритный чертёж MAN с горизонтальным фланцевым патрубком, размеры и масса по моделям
Габаритный чертёж MAN с горизонтальным фланцевым патрубком, размеры и масса по моделям
Габаритный чертёж MAN с вертикальным резьбовым патрубком G 2½
Габаритный чертёж MAN с вертикальным резьбовым патрубком G 2½", размеры и масса
Кривые Q-H и P2 насосов MAN 2-полюсных с фланцем DN65, технические данные
Кривые Q-H и P2 насосов MAN 2-полюсных с фланцем DN65, технические данные
Кривые Q-H и P2 насосов MAN 2-полюсных с фланцем DN80, технические данные
Кривые Q-H и P2 насосов MAN 2-полюсных с фланцем DN80, технические данные

Расшифровка маркировки Zenit MAN

MANсерия с открытым одноканальным рабочим колесом
/G65Vрезьбовой вертикальный напорный патрубок GAS 2½"
/65, /80, /100, /150горизонтальный фланцевый напорный патрубок DN65–DN150
/2, /4, /6число полюсов двигателя (2900, 1450, 960 об/мин)
M / Tоднофазный 230 В / трёхфазный 400 В
-EXвзрывозащищённое исполнение ATEX

Документы Zenit

Как выбрать модель Zenit MAN

  • Производительность серии — до 125 м³/ч: самая производительная модель — MAN 550/2/100 A1FT/5.
  • Напор — до 28 м: самое высоконапорное исполнение — MAN 550/2/65 A1FT/5.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
