Основные характеристики
Производительность 508—1172 м³/ч
Напор 24—35.9 м
Мощность 22—37 кВт
Вес 410 кг
Тип
Среда фекальные воды
Тип фекальный
Вид погружной
Электрические характеристики
Напряжение 380 В
Модель
Q (м³/ч)
H (м)
P (кВт)
DN (мм)
Цена
Профессиональный
Подбор Аналогов
Всегда в наличии
Промышленные Насосы
ШЛАМОВЫЕ НАСОСЫ
  • Для Карьера
  • Для Котлована
  • Для Шахты
  • Для Строительства
ВСЕГДА В НАЛИЧИИ
Шламовые Насосы
большой производительности
Перейти
ДРЕНАЖНЫЕ НАСОСЫ
  • Для Осушения Карьера
  • Для Строительства
  • Для Большого Объема
  • Для откачки из Шахты
Надежные решения для
Промышленного Водоотведения
Перейти
КАНАЛИЗАЦИОННЫЕ НАСОСЫ
  • Для Очистных Сооружений
  • Для Городской Канализации
  • Для Большого Объема
Эффективная перекачка
сточных вод
Перейти

Zenit SBN — погружной канализационный насос с закрытым двухканальным рабочим колесом из чугуна, сухим двигателем 18,5–37 кВт и рубашкой охлаждения для сухой установки: производительность до 1172 м³/ч, напор до 35,9 м, мощность 22–37 кВт. Перекачивает канализационные стоки, промышленные осадки и ливневые стоки с твёрдыми включениями 90–140 мм, сырой и активный ил, биологические жидкости.

до 1172 м³/ч
производительность
до 35,9 м
напор
22–37 кВт
мощность
до 40 °C
температура жидкости

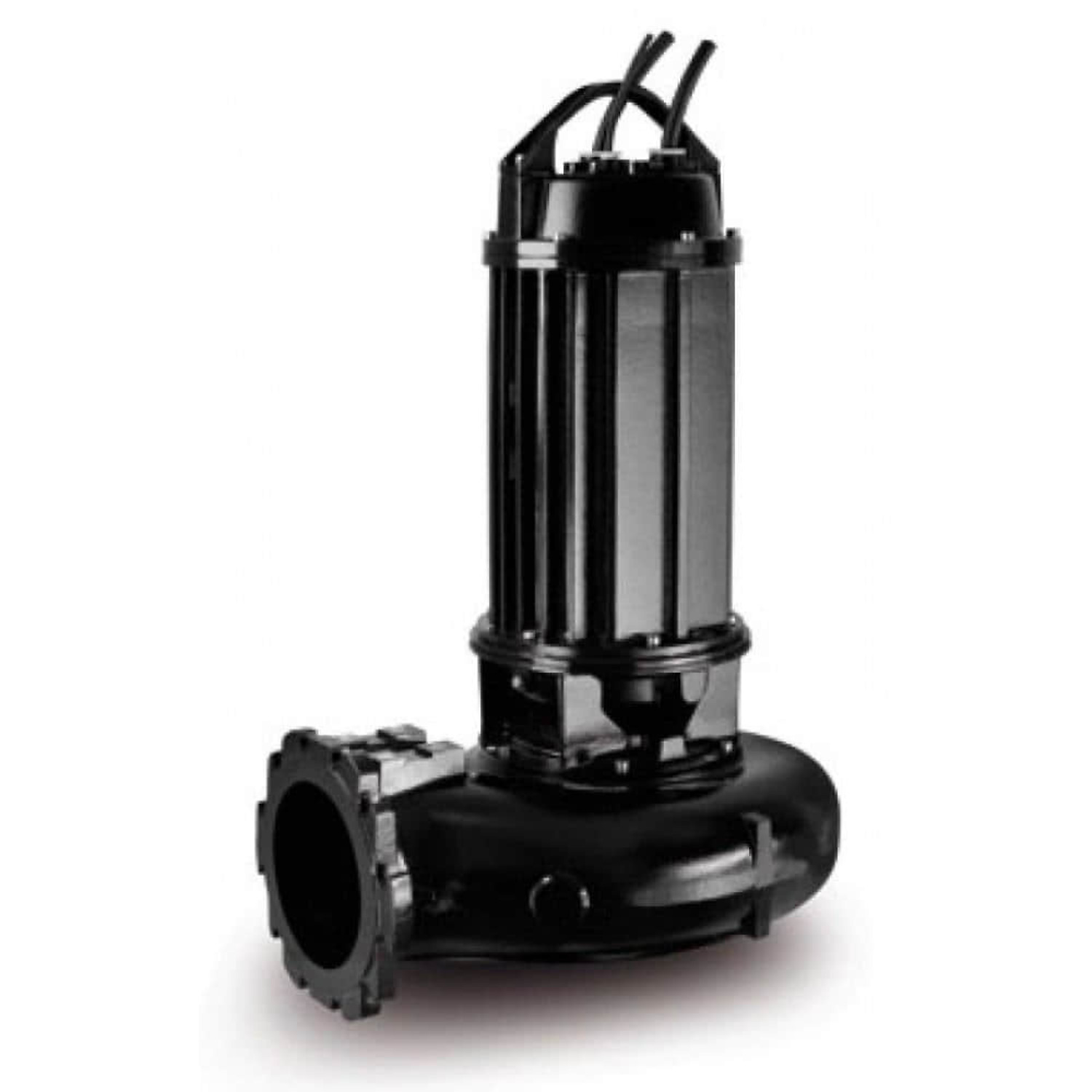

Насос SBN, общий вид
Насос SBN, общий вид
Разрез SBN: кабельный ввод, датчик протечки в масляной камере, два уплотнения SiC, конусный вал, свободный проход; охлаждение двигателя перекачиваемой жидкостью
Разрез SBN: кабельный ввод, датчик протечки в масляной камере, два уплотнения SiC, конусный вал, свободный проход; охлаждение двигателя перекачиваемой жидкостью

Где применяют фекальные насосы Zenit SBN

  • Тяжёлые условия работы на городских и промышленных очистных сооружениях
  • Подъём канализационных стоков
  • Перекачка промышленных осадков
  • Перекачка ливневых стоков с твёрдыми включениями
  • Рециркуляция ила и активного ила, перекачка биологических жидкостей на очистных сооружениях
  • Сухая и полупогружная установка с системой охлаждения Zenit
  • Очистные сооружения муниципальной компании HERA (Модена, Италия)
  • Станция откачки грунтовых вод на вокзале высокоскоростной железной дороги (Болонья)
  • Очистные сооружения текстильного предприятия (Olimpias, Верона)
  • Насосная станция пищевого предприятия (Conserve Italia, Помпоза)
  • Водные аттракционы и фонтаны (Grand'Acque Club, Анталья)
  • Очистные сооружения Oakenshaw Beck (Великобритания)
  • Канализационная насосная станция автомобильного завода KIA Motors (Жилина, Словакия)
  • Очистные сооружения (Йемен)
  • Канализационные насосные станции сельской коммуны (ONEE, Марокко)
  • Станция подъёма и водоотведения плотины Marina Barrage (Сингапур)
  • Подъём технологических стоков аквакультурного хозяйства (Мадагаскар)

Конструкция Zenit SBN

  • Закрытое двухканальное рабочее колесо из чугуна EN-GJL-250, посажено на вал на конус
  • Широкий свободный проход 90–140 мм: твёрдые частицы выходят без засорения рабочего колеса
  • Два встречных торцевых уплотнения из карбида кремния (2SiC) в масляной камере с ревизионным доступом
  • Увеличенная масляная камера продлевает срок службы торцевых уплотнений
  • Датчик воды в масляной камере: при подключении к щиту сразу сигнализирует об износе первого торцевого уплотнения и защищает двигатель
  • Сухой двигатель, электромеханический блок из чугуна GJL-250 для работы под водой, отдельный корпус насоса
  • Охлаждение перекачиваемой жидкостью: задняя сторона рабочего колеса направляет часть жидкости в полость между корпусом и рубашкой, жидкость охлаждает двигатель и возвращается в корпус насоса
  • Кабельный ввод с полной водонепроницаемостью; после снятия гайки к нему крепится жёсткий или гибкий рукав для защиты кабеля
  • Горизонтальный фланцевый напорный патрубок DN150–DN300
  • Взрывозащищённого исполнения нет

Материалы Zenit SBN

Корпусчугун EN-GJL-250
Крыльчаткачугун EN-GJL-250
Крепёжнержавеющая сталь класса A2-70
Уплотнительные кольцарезина NBR
Валнержавеющая сталь AISI 420
Рубашка охлажденияуглеродистая сталь Fe360–Fe370
Торцевые уплотнениядва из карбида кремния (2SiC)

Условия работы

Температура жидкостидо 40 °C
pH6–10
Вязкость1 мм²/с
Плотность1 кг/дм³
Глубина погружениядо 20 м
Пусков в часдо 10
Уровень шума70 дБ
Твёрдые частицы90–140 мм

Двигатель и электрика

Мощность P218,5–37 кВт; 4 или 6 полюсов
Питание400 В, 3~
КабельH07RN-F 4G6 + 4G6 + 4G1.5 или 4G10 + 4G10 + 4G1.5, длина 10 м
Защитатермозащита и датчик воды в масляной камере (исполнение TS)

Варианты монтажа Zenit SBN

  • Свободная установка, стационарная установка, на донной автомуфте, сухая установка с рубашкой охлаждения: Доступны схемы монтажа A, B, D, E
  • Сухая установка с рубашкой охлаждения: Рубашка охлаждения позволяет непрерывный режим S1 при частичном погружении или в сухой камере; в сухой камере насос ставится всасывающим фланцем на опорное колено
  • Рубашка охлаждения, замкнутая система (CC): Охлаждение перекачиваемой жидкостью допустимо только для чистых жидкостей без твёрдых и волокнистых частиц; иначе рубашку питают водой от внешнего контура (до 40 °C, 2–3 л/мин, не более 0,2 бар)
Свободная установка SBN на опорах с напорным рукавом
Свободная установка SBN на опорах с напорным рукавом
Установка SBN на автомуфте с направляющими: вертикальный и горизонтальный отвод
Установка SBN на автомуфте с направляющими: вертикальный и горизонтальный отвод
Сухая установка SBN в машинном зале: вертикальная на опорном колене и горизонтальная на раме
Сухая установка SBN в машинном зале: вертикальная на опорном колене и горизонтальная на раме
Габаритный чертёж SBN: вид сбоку, сверху, фланцы
Габаритный чертёж SBN: вид сбоку, сверху, фланцы
Кривые Q-H и P2 SBN 3000/4/150 и 4000/4/150, DN150, 4 полюса
Кривые Q-H и P2 SBN 3000/4/150 и 4000/4/150, DN150, 4 полюса
Кривые Q-H и P2 SBN DN200, 4 полюса
Кривые Q-H и P2 SBN DN200, 4 полюса

Расшифровка маркировки Zenit SBN

SBNсерия с закрытым двухканальным рабочим колесом
5000 (в SBN 5000/4/150)мощность в л.с. × 100: 50 л.с., P2 37 кВт
/4, /6число полюсов: 1450 или 960 об/мин
/150, /200, /250, /300горизонтальный фланцевый патрубок DN150–DN300
Tтрёхфазный двигатель 400 В

Документы Zenit

Как выбрать модель Zenit SBN

  • Производительность серии — до 1172 м³/ч: самая производительная модель — SBN 5000/4/250 A1LT-E.
  • Напор — до 35,9 м: самое высоконапорное исполнение — SBN 4000/4/150 A1LT-E.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
