Ebara GS
Стоимость оборудования
По запросу| Среда | вода |
| Тип | центробежный |
| Вид | одноступенчатый |
| Напряжение | 220 В |
| Полюсов | 2 |
Ebara GS — консольные одноступенчатые насосы из чугуна со свободным концом вала, стандартизованные по EN 733, с напорными патрубками от DN 32 до DN 200. Двигатель, муфту и раму подбирают под проект, поэтому насос ставят на замену в действующие насосные без переделки трубопроводов.


Где применяют Ebara GS
- повышение давления в зданиях и на производстве
- системы пожаротушения
- отопление, кондиционирование, охлаждение
- водоснабжение населённых пунктов
- орошение и сельское хозяйство
- бассейны
- охлаждающая вода металлургии и цветной металлургии
- конденсат и деаэраторы мусоросжигательных заводов
- пищевые производства: техническая вода, мойка CIP
Конструкция
- Консольный одноступенчатый насос с осевым входом и радиальным выходом, присоединительные размеры по EN 733.

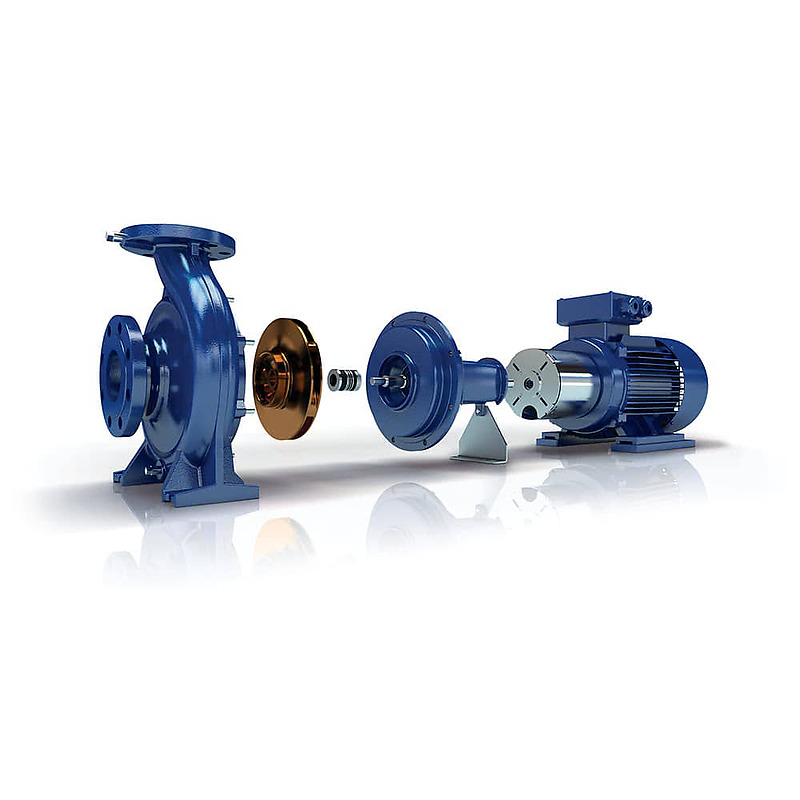

- Схема back pull-out: подшипниковый узел вместе с рабочим колесом снимают, не отсоединяя спиральный корпус от трубопровода.
- Закрытое рабочее колесо (крыльчатка) и два бронзовых щелевых кольца держат зазоры, индекс MEI выше 0,6 у всех типоразмеров.
- Подшипники закрытого типа не требуют смазки в процессе работы.
- Уплотнение вала на выбор: торцевое по EN 12756 (цифра 1 в обозначении) или сальниковая набивка (цифра 3), за которой удобно следить при обслуживании.
- Фланцы DIN PN16, вращение по часовой стрелке со стороны муфты.
Присоединительные размеры по EN 733 совпадают с насосами других производителей того же стандарта, поэтому вывод из характеристик простой: GS ставят на существующую раму и фланцы вместо изношенного насоса без переделки обвязки.
Материалы Ebara GS
| Деталь | Материал |
|---|---|
| Спиральный корпус и крышка корпуса | серый чугун EN-GJL-250 |
| Рабочее колесо | серый чугун EN-GJL-200 (B), высокопрочный чугун EN-GJS-400-15 (M) или бронза CuSn5Zn5Pb5 (A) |
| Вал | хромоникелевая сталь X17CrNi16-2 (1.4057) |
| Щелевые уплотнительные кольца | бронза CuSn5Zn5Pb5, два сменных кольца |
| Корпус подшипников | серый чугун EN-GJL-150 |
| Торцевое уплотнение | карбид кремния / графит / EPDM |
| Сальниковая набивка | нити карбида кремния, защитная втулка вала из AISI 304 |
На типоразмерах 100-400, 125-400, 125-500, 150-400, 150-500, 200-400 и 200-500 рабочее колесо отливают из высокопрочного чугуна.
Привод
Насос GS рассчитан на работу с двигателем 2900 или 1450 об/мин, мощность агрегатов серии от 0,75 до 355 кВт. Двигатели от 0,75 кВт в комплектных агрегатах Ebara имеют класс энергоэффективности IE3. К насосу допускается частотный преобразователь для регулирования рабочей точки.
Рабочий диапазон
По горизонтали отложена производительность в м³/ч, по вертикали напор в метрах. Точную рабочую точку выбирают по кривой конкретного типоразмера и диаметра колеса.
Ограничения по среде
- Температура жидкости от −10 до +120 °C, с сальниковой набивкой от 0 до +80 °C.
- Рабочее давление в корпусе до 16 бар у всех типоразмеров.
- Перекачиваемые жидкости: чистая, охлаждающая и оборотная вода, вода с гликолем до 30 %, конденсат.
Как читать обозначение
Обозначение GS4 32-125-170/B1/E 0,75 читается слева направо. Цифра после GS задаёт число полюсов двигателя: 2 соответствует 2900 об/мин, 4 соответствует 1450 об/мин, без цифры поставляется насос со свободным концом вала. 32 указывает условный диаметр напорного патрубка, 125 даёт номинальный диаметр рабочего колеса, 170 показывает фактический диаметр колеса в миллиметрах.
Буква после косой черты обозначает материал колеса: B для серого чугуна, M для высокопрочного чугуна, A для бронзы. Цифра 1 означает торцевое уплотнение, 3 означает сальниковую набивку. Для агрегата с двигателем добавляются тип муфты (E — упругая, S — с проставкой) и мощность двигателя в кВт. Индекс .1 после размера колеса отмечает другую гидравлику корпуса и колеса, буква L у крупных типоразмеров отмечает усиленный подшипниковый узел и вал большего диаметра.
Установка
Горизонтальная установка на общей раме с двигателем. Упругая муфта подходит для большинства агрегатов, муфта с проставкой позволяет вынуть подшипниковый узел с колесом, не сдвигая двигатель.
Похожие серии
- Ebara GS2 — тот же насос в агрегате с двигателем 2900 об/мин, напор до 155 м.
- Ebara GS4 — агрегат с двигателем 1450 об/мин, производительность до 1200 м³/ч при напоре до 98 м.
- CNP NISF — консольный насос с обратным вытягиванием, корпус из высокопрочного чугуна или нержавеющей стали.
- Calpeda N — консольные насосы со съёмной задней частью, производительность до 300 м³/ч.
