Zenit DGE
Стоимость оборудования
По запросу| Производительность | 14.4—36 м³/ч |
| Напор | 6—15.7 м |
| Мощность | 0.37—1.5 кВт |
| Вес | 12—21 кг |
| Среда | фекальные воды |
| Тип | фекальный |
| Вид | погружной |
| Напряжение | 220, 380 В |
| Свободный проход | 40—50 мм |
| Ширина | 285 мм |
| Высота | 235 мм |
| Длина | 475 мм |

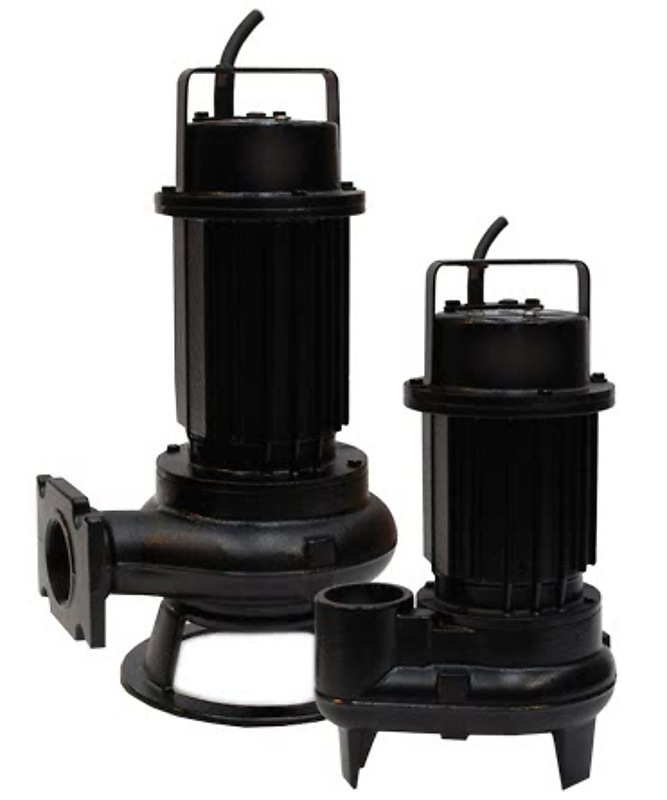

Zenit DGE — погружной канализационный насос серии E с чугунным вихревым рабочим колесом (Vortex) и большим свободным проходом, для бытовых и жилых объектов: производительность до 36 м³/ч, напор до 15,7 м, мощность 0,37–1,5 кВт. Перекачивает канализационные стоки и сильно загрязнённые сточные воды с твёрдыми включениями до 50 мм.


Где применяют фекальные насосы Zenit DGE
- Канализационные стоки
- Сильно загрязнённые сточные воды с твёрдыми включениями
- Канализационные насосные станции гражданских и жилых объектов
- Небольшие станции подъёма стоков, где нужны компактные размеры и высокая надёжность
- Слабозагрязнённые хозяйственно-бытовые стоки и канализация в частных домах и жилых зданиях
- Стационарная установка в системах водоотведения
- Аварийная откачка затопленных помещений
- Временная откачка из колодцев и резервуаров
- Повышение давления в небольших системах (общее назначение серии E)
- Садовые системы полива (общее назначение серии E)
- Питание фонтанов (общее назначение серии E)
- Опорожнение бассейнов и резервуаров
- Откачка затопленных подвалов и гаражей
- Гражданские и бытовые системы водоотведения
- Небольшие пруды и декоративные фонтаны
- Установки подъёма стоков
- Небольшие канализационные системы для отвода загрязнённых стоков
- Насосные станции liftBOX объёмом 650–1450 л (один или два насоса)
- Станции подъёма стоков на объектах жилого, промышленного и муниципального назначения и очистные сооружения (общее назначение насосов Zenit этого руководства)
- Объект: подъём стоков в станции blueBOX 400 л, Австрия (DGE 75/2/G50V)
- Объекты: канализационные насосные станции, Иордания (DGE 50, 150, 200/2/G50V)
- Объекты: очистные сооружения, Иордания (DGE 50, 75, 150/2/G50V; DGE 100/2/G50V)
Конструкция Zenit DGE
- Вихревое рабочее колесо из чугуна, утопленное в корпус
- Большой свободный проход: твёрдые частицы выходят без засорения рабочего колеса
- Одно торцевое уплотнение из карбида кремния (SiC) и одна манжета
- Сухой двигатель с термозащитой
- Изоляция класса F, степень защиты IP68
- Однофазные модели — со встроенным конденсатором; трёхфазные оснащаются термозащитой и реле защиты двигателя (опция)
- Вертикальный резьбовой выход GAS 1½" или GAS 2", горизонтальный — GAS 2" / фланец DN50
- Модели с вертикальным и горизонтальным выходом, с резьбовым или фланцевым присоединением
- Прочный чугунный корпус; корпус насоса разбирается для обслуживания внутренних деталей
- Опорные ножки отлиты заодно с чугунным корпусом: насос устойчив и стоит на нужной высоте всасывания без дополнительных принадлежностей
- Ручка для подъёма и переноски из нержавеющей стали AISI 304
- Каждый насос проходит испытание давлением: проверяются прокладки, кабельный ввод и торцевые уплотнения
- Кабель H07RN-F длиной 5 м, под заказ 10 м; у трёхфазных моделей — H07RN-F 4G1 длиной 10 м
- Исполнения: однофазные TC (термозащита, конденсатор) и TCG (с поплавком), трёхфазные NAE (без электрических принадлежностей) и TRG (термозащита, реле, поплавок)
- Рубашки охлаждения нет: насос работает только в погружённом положении
Материалы Zenit DGE
| Корпус двигателя | чугун EN-GJL-250 |
| Крыльчатка | чугун EN-GJL-250 |
| Корпус гидравлики | чугун EN-GJL-250 |
| Крепёж | нержавеющая сталь класса A2-70 |
| Прокладки | резина NBR |
| Вал | нержавеющая сталь AISI 420 |
| Торцевое уплотнение | карбид кремния (SiC) + манжета |
| Ручка | нержавеющая сталь AISI 304 |
| Окраска | двухкомпонентная эпоксидная, средняя толщина 80 мкм |
Условия работы
| Температура жидкости | до 40 °C, кратковременно до 90 °C (не более 3 мин) |
| pH | 6–14 |
| Вязкость | 1 мм²/с |
| Плотность | 1 кг/дм³ |
| Глубина погружения | до 10 м |
| Пусков в час | до 30 |
| Уровень шума | менее 70 дБ |
| Режим работы | только в погружённом положении |
Двигатель и электрика
| Питание | 220/240 В 1~ или 380/400 В 3~, 50 Гц; есть исполнение 60 Гц |
| Мощность P2 | 0,37–1,5 кВт |
| Полюса / частота вращения | 2 / 2900 об/мин |
| Ток | 1~ 230 В: 2,8–9,4 А; 3~ 400 В: 1,1–3,6 А |
| Изоляция / защита | класс F, IP68 |
| Защита двигателя | термозащита; у однофазных встроенный конденсатор, у трёхфазных реле защиты двигателя (опция) |
| Кабель | однофазные — H07RN-F 3G1, 5 м (под заказ 10 м с вилкой Schuko); трёхфазные — H07RN-F 4G1, 10 м |
| Кабель при наружной установке | по EN 60335-2-41 — длиной 10 м |
Варианты монтажа Zenit DGE
- Свободная установка: Насос стоит на дне, к выходу присоединён гибкий шланг; так насос проще перемещать
- Стационарная установка: Насос присоединён к жёсткому напорному трубопроводу резьбой или фланцем
- На внешней муфте DAC-E: Для моделей с вертикальным резьбовым выходом; ставится без опорожнения резервуара, насос легко поднимать и опускать; подходит для небольших приямков
- На донной автомуфте DAC-V / DAC-H: Погружная стационарная установка для моделей с горизонтальным выходом (резьба или фланец); насос обслуживается и заменяется без опорожнения резервуара; для вертикального выхода — через специальный комплект
- В существующих системах и небольших приямках: Компактные размеры и вертикальный или горизонтальный выход позволяют ставить насос в существующие системы и небольшие приямки
- В насосной станции liftBOX: Рекомендован для станций liftBOX 650–1450 л











Расшифровка маркировки Zenit DGE
| DG | семейство гидравлики DRAGA — вихревое рабочее колесо |
| E | серия E |
| 150 | мощность в л. с. × 100 (150 — 1,5 л. с.) |
| /2 | число полюсов двигателя |
| G | тип присоединения выхода: резьба GAS (или фланец) |
| 40 / 50 | диаметр выхода, мм |
| V / H | вертикальный / горизонтальный выход |
| A / B (первая буква кода двигателя) | гидравлическая модель |
| 0 / 1 | номер версии |
| B / C | типоразмер двигателя |
| M / T | однофазный / трёхфазный двигатель |
| 5 | частота 50 Гц (6 — 60 Гц) |
| TC | термозащита, конденсатор |
| TCG | термозащита, конденсатор, поплавок |
| NAE | без электрических принадлежностей |
| TRG | термозащита, реле, поплавок |
| N | без системы охлаждения и промывки уплотнений |
| SICM | одно торцевое уплотнение из карбида кремния и манжета |
Документы Zenit
- Обзор продукции Zenit (PDF, русский)
- Каталог насосов для дома и жилых объектов, 50 Гц (таблицы и габариты по моделям) (PDF, английский)
- Каталог промышленного оборудования, 50 Гц (обзор серий, материалы, поля характеристик) (PDF, английский)
- Руководство по первой установке (серии S, E, O, I, N, P, X, B, Y) (PDF, мультиязычный, есть RU)
- Сертификат IECEE CB на серии E, O, N, S, blue, bluePRO, steel (PDF, английский)
- Указания по безопасности для погружных электронасосов (PDF, мультиязычный, есть RU)
Как выбрать модель Zenit DGE
- Производительность серии — до 36 м³/ч: самая производительная модель — DGE 150/2/G50V B0CM5.
- Напор — до 15,7 м: самое высоконапорное исполнение — DGE 200/2/G50V B0CM5.
- Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
- Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
