Поставка насосного
оборудования
Zenit

Zenit DRG-EX

Стоимость оборудования

По запросу
Консультация специалиста+7 (812) 501-93-32
Официальный дилер Zenit
Доставка по Санкт-Петербургубесплатно Доставка по России
Основные характеристики
Производительность 72—691.2 м³/ч
Напор 7.9—55.5 м
Мощность 1.5—18.5 кВт
Вес 33—193 кг
Тип
Среда слабозагрязненная вода
Тип дренажный
Вид погружной
Электрические характеристики
Напряжение 220, 380 В
Геометрические характеристики
Свободный проход 30—80 мм
Модель
Q (м³/ч)
H (м)
P (кВт)
DN (мм)
об/мин
Цена
Профессиональный
Подбор Аналогов
Всегда в наличии
Промышленные Насосы
ШЛАМОВЫЕ НАСОСЫ
  • Для Карьера
  • Для Котлована
  • Для Шахты
  • Для Строительства
ВСЕГДА В НАЛИЧИИ
Шламовые Насосы
большой производительности
Перейти
ДРЕНАЖНЫЕ НАСОСЫ
  • Для Осушения Карьера
  • Для Строительства
  • Для Большого Объема
  • Для откачки из Шахты
Надежные решения для
Промышленного Водоотведения
Перейти
КАНАЛИЗАЦИОННЫЕ НАСОСЫ
  • Для Очистных Сооружений
  • Для Городской Канализации
  • Для Большого Объема
Эффективная перекачка
сточных вод
Перейти
Осушение Глубокого Карьера
Cosmos CDW
Откачать Густую Грязь из Траншеи
Осушение Глубокой Шахты
Погружные Мешалки для Очистных Сооружений
Канализационные Насосы Сухой Установки
Незасоряющиеся Канализационные Насосы

Zenit DRG-EX — погружной канализационный насос серии Grey с открытым многоканальным чугунным рабочим колесом, сухим двигателем 0,55–18,5 кВт и свободным проходом до 100×70 мм, во взрывозащищённом исполнении ATEX II 2G Ex db h IIB T4 Gb: производительность до 691,2 м³/ч, напор до 55,5 м, мощность 0,55–18,5 кВт. Перекачивает сточные воды и жидкости со взвешенными твёрдыми частицами и волокнистыми включениями, активный ил низкой и средней плотности, промышленные и технологические воды, ливневые и грунтовые стоки.

до 691,2 м³/ч
производительность
до 55,5 м
напор
0,55–18,5 кВт
мощность
до 40 °C
температура жидкости

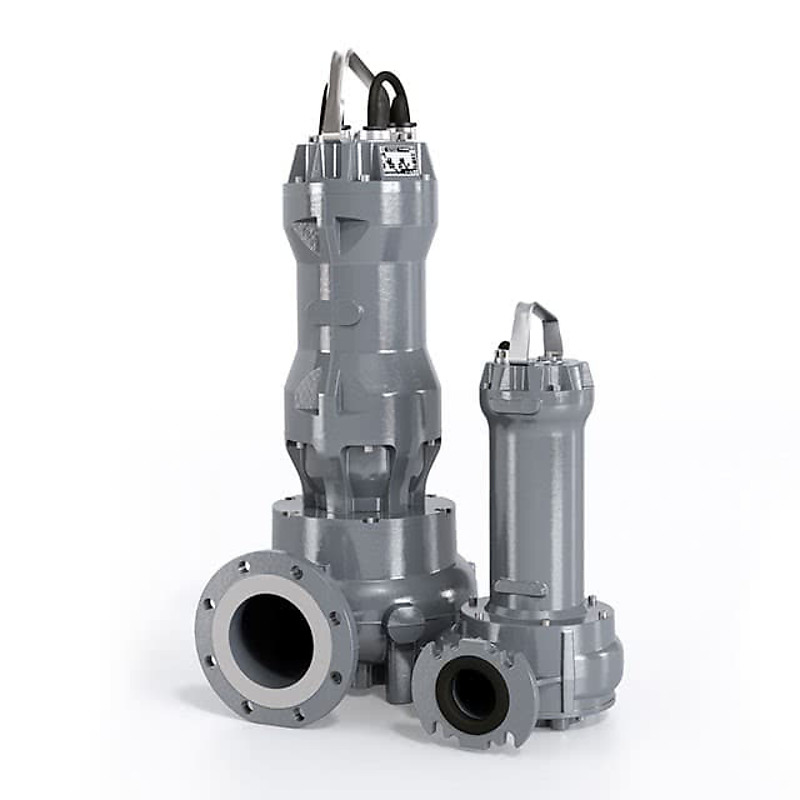

Погружной насос Zenit DRG серии Grey с открытым многоканальным колесом, чугунный корпус
Погружной насос Zenit DRG серии Grey с открытым многоканальным колесом, чугунный корпус
Разрез насоса серии Grey: ручка из нержавеющей стали, кабельный ввод, вал AISI 431, два торцевых уплотнения SiC-SiC с V-ring, масляная камера с датчиком протечки
Разрез насоса серии Grey: ручка из нержавеющей стали, кабельный ввод, вал AISI 431, два торцевых уплотнения SiC-SiC с V-ring, масляная камера с датчиком протечки

Где применяют дренажные насосы Zenit DRG-EX

  • Очистные сооружения
  • Канализационные системы
  • Животноводческие фермы
  • Жидкости со взвешенными твёрдыми частицами и волокнистыми включениями
  • Активный ил низкой и средней плотности
  • Рециркуляция промышленных и технологических вод
  • Подъём стоков на гражданских объектах
  • Дренаж и откачка из резервуаров первого смыва ливневых стоков
  • КНС для стоков туалетов общественных зданий с интенсивной нагрузкой: больницы, стадионы, аэропорты
  • Откачка из резервуаров первого смыва ливневых стоков парков, зон отдыха и парковок
  • Подъём бытовых и прочих стоков жилых и общественных зданий
  • Сбор и подъём стоков туалетов и кухонь гостиниц, кемпингов, ресторанов и баров
  • Отвод ливневых и грунтовых стоков из подземных переходов, тоннелей, с вокзалов и аэропортов
  • Отвод воды с моющими средствами и нефтепродуктами на автомойках и АЗС
  • Отвод воды с площадок хранения топлива в аэропортах и на АЗС
  • Отвод ливневых стоков со следами нефтепродуктов и химикатов на химических и нефтехимических предприятиях
  • Дренаж ливневых и грунтовых стоков на когенерационных установках и электростанциях
  • Подъём и обработка рассола на судах и морских платформах
  • Очистные сооружения: промежуточная перекачка
  • Очистные сооружения: распределитель потока
  • Очистные сооружения: вторичное отстаивание
  • Очистные сооружения: финальная перекачка
  • Очистные сооружения: анаэробное сбраживание осадка
  • Подземные станции подъёма стоков liftBOX типоразмеров M и L
  • Объект: очистные сооружения компании ETRA, Падуя (Италия) — GREY DRG 500/4
  • Объект: метрополитен Салоников (Греция) — подъём сточных и ливневых стоков, DGG/DRG
  • Объект: BASF Color Solutions (Германия) — подъём технологических стоков
  • Объект: метрополитен Бангкока (Таиланд) — отвод ливневых стоков, 42 насоса Grey DRG, GRG и APG
  • Объект: Italprogetti (Мексика) — подъём технологических стоков, DGG/DRG
  • Дренаж и подъём грунтовых вод и первого смыва ливневых стоков во взрывоопасных зонах
  • Подъём загрязнённых биологических жидкостей и канализационных стоков на гражданских и промышленных объектах
  • Очистные сооружения и технологические воды, в том числе с волокнистыми и нитевидными включениями
  • Животноводческие фермы
  • Биогазовые установки: насосы Grey в ATEX-исполнении работают в среде, насыщенной горючими парами

Конструкция Zenit DRG-EX

  • Открытое многоканальное рабочее колесо из чугуна
  • Широкий свободный проход — до 100×70 мм
  • Антизасорная система: форма гидравлической части выталкивает твёрдые частицы и не даёт рабочему колесу обрастать
  • Антизасорная система не даёт рабочему колесу заклинить даже на сильно загрязнённой жидкости: рвёт и разлохмачивает волокнистые включения
  • Мощность P2 0,55–18,5 кВт, двигатели на 2, 4 и 6 полюсов (2900, 1450 и 960 об/мин)
  • Напорный патрубок: вертикальный 1½"–2½" (резьба), горизонтальный от 1½" DN32 до фланца DN250
  • Прямой пуск (DOL) или пуск звезда-треугольник (Y/∆) в зависимости от модели
  • Сечение кабеля по моделям: 4G1, 4G1.5+3x1, 7G1.5+3x1, 7G2.5+3x1
  • Серия Grey выпускается с 2018 года; гидравлика и двигатели спроектированы заново на основе опыта серии UNIQA
  • Сухой двигатель с термозащитой
  • Изоляция класса H (180 °C), степень защиты IP68, исполнения на 50 и 60 Гц
  • Термозащита встроена в обмотку статора
  • Датчик воды в масляной камере торцевых уплотнений
  • Подшипники с постоянной смазкой
  • Чугунный корпус
  • Вал из нержавеющей стали AISI 431, рабочее колесо посажено на конус вала
  • Два торцевых уплотнения из карбида кремния (SiC-SiC) в масляной камере с доступом для осмотра: уплотнения не соприкасаются с твёрдыми частицами и волокнистыми включениями стоков
  • Узел торцевых уплотнений дополнен кольцом V-ring
  • Увеличенная масляная камера продлевает срок службы торцевых уплотнений
  • Кабельный ввод с универсальной резьбой GAS: на кабель надевается защитная труба от механических и химических повреждений в турбулентном потоке или агрессивной жидкости
  • Ручка подъёма и переноски из нержавеющей стали
  • Каждый насос проходит испытание давлением: проверяются прокладки, кабельный ввод и торцевые уплотнения
  • Кабель S1RN8-F, стандартная длина 10 м
  • Без системы охлаждения и промывки уплотнений (исполнение N)
  • Взрывозащищённое исполнение ATEX: 2460 II 2G Ex db h IIB T4 Gb
  • Исполнение сертифицировано по ATEX и IECEx: II 2G Ex db h IIB T4 Gb
  • Допускается установка в зоне 1: газы, пары, туманы групп IIB и IIA
  • Температурный класс T4: максимальная температура поверхности 135 °C; уровень защиты оборудования Gb
  • Взрывонепроницаемая оболочка электрической части (db); неэлектрическая часть защищена погружением в жидкость и конструктивной безопасностью (h)
  • Только погружное исполнение (WET), P2 0,55–18,5 кВт
  • Термозащита Klixon в статоре и датчики проникновения воды в масляную камеру торцевых уплотнений
  • Датчик влаги в масляной камере торцевых уплотнений штатно стоит и во взрывозащищённом исполнении
  • Нотифицированный орган, контролирующий производство, — DNV Nemko Presafe AS (номер 2460)
  • В ATEX-ряду Grey: DRG — канальное рабочее колесо и широкий свободный проход; особая форма гидравлики выбрасывает твёрдые частицы и не даёт колесу засориться

Материалы Zenit DRG-EX

Корпус двигателячугун EN-GJL-250
Гидравлическая частьчугун EN-GJL 250
Крыльчаткачугун EN-GJL-250
Валнержавеющая сталь AISI 431
Торцевые уплотнениядва, карбид кремния (2SiC)
Крепёжнержавеющая сталь класса A2-70
ПрокладкиNBR
Окраскадвухкомпонентная эпоксидная с высокой коррозионной стойкостью, около 200 мкм

Условия работы

Температура жидкостидо 40 °C
pH6–14
Вязкость1 мм²/с
Плотностьдо 1,1 кг/дм³
Глубина погружениядо 20 м
Пусков в часдо 20 при мощности до 10 кВт, до 15 — свыше 10 кВт
Уровень шумаменее 70 дБ
Взрывоопасная зоназона 1, газы групп IIB и IIA, температурный класс T4 (135 °C)

Двигатель и электрика

Питание220/240 В 1~ или 380/400 В 3~
Исполнения в таблицах моделей 50 Гц400 В, 3~
Частота50 и 60 Гц
Мощность P20,55–18,5 кВт
Полюса2 / 4 / 6
Изоляциякласс H (180 °C)
Степень защитыIP68
Защитатермозащита в статоре; датчик воды в масляной камере (исполнение TS)
Пускпрямой (DOL) или звезда-треугольник (Y/∆)
КабельS1RN8-F, 10 м
Взрывозащита2460 II 2G Ex db h IIB T4 Gb

Варианты монтажа Zenit DRG-EX

  • Свободная установка: Насос стоит на опорах или подставке и подключён к гибкому напорному шлангу; легко переставляется
  • Стационарная установка: Насос на опорах подключён к жёсткому напорному трубопроводу: резьбой или через фланцевое колено
  • На донной автомуфте DAC-V / DAC-H: Автомуфта на напорном трубопроводе: насос поднимается и опускается без опорожнения резервуара
  • Донные автомуфты: Донные автомуфты: чугунный корпус, вертикальный и горизонтальный выход, GAS 1½"–2" и DN65–DN250
  • В станции liftBOX: Подземные полиэтиленовые станции подъёма liftBOX типоразмеров M и L комплектуются насосами Grey DG/DR/GR
  • Только погружная установка: ATEX-исполнение Grey — только погружная установка (WET)
Свободная установка насоса Grey на опорах с гибким напорным рукавом
Свободная установка насоса Grey на опорах с гибким напорным рукавом
Установка насоса Grey на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Установка насоса Grey на донной автомуфте с направляющими: вертикальный и горизонтальный отвод
Габаритный чертёж DRG с таблицей размеров и масс по моделям
Габаритный чертёж DRG с таблицей размеров и масс по моделям
Кривые Q-H и P2 насосов DRG 250÷550/2/80 с таблицей напоров
Кривые Q-H и P2 насосов DRG 250÷550/2/80 с таблицей напоров
Кривые Q-H и P2 насосов DRG 550÷1500/2/80 B с таблицей напоров
Кривые Q-H и P2 насосов DRG 550÷1500/2/80 B с таблицей напоров
Рабочее колесо DRG: открытое многоканальное колесо
Рабочее колесо DRG: открытое многоканальное колесо
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Щит управления Zenit Full service с многофункциональным дисплеем: плавный пуск или частотное регулирование, настройка и защита двигателя
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы
Стандартный электромеханический щит управления Zenit для погружных насосов: главный выключатель, переключатели режимов и сигнальные лампы

Расшифровка маркировки Zenit DRG-EX

DRгидравлическое семейство DR (Dreno) — открытое многоканальное рабочее колесо
G (в DRG)серия Grey
300/4 (мощность/полюса)мощность в л.с. × 100 и число полюсов двигателя: 300/4 — 3 л.с., 4 полюса
3-я группа (/100, /G50H)напорный патрубок: тип (G — резьба GAS, без буквы — фланец), диаметр в мм, положение V — вертикальный, H — горизонтальный
1-я буква после пробела (X, A, D …)гидравлическая модель
цифра после неё (0)номер версии
следующая буква (E, F, G, H …)типоразмер двигателя
T / MT — трёхфазный двигатель, M — однофазный
5частота 50 Гц (6 — 60 Гц)
NAEбез электрических принадлежностей
TSтермозащита и датчик воды в масляной камере торцевых уплотнений
2SICдва торцевых уплотнения из карбида кремния
Y/D (400Y/D)пуск звезда-треугольник (в документе — Y/∆); без пометки — прямой пуск DOL

Документы Zenit

Как выбрать модель Zenit DRG-EX

  • Производительность серии — до 691,2 м³/ч: самая производительная модель — DRG 2000/4/250 H0HT5.
  • Напор — до 55,5 м: самое высоконапорное исполнение — DRG 2500/2/80 W0HT5.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
