Поставка насосного
оборудования
Zenit

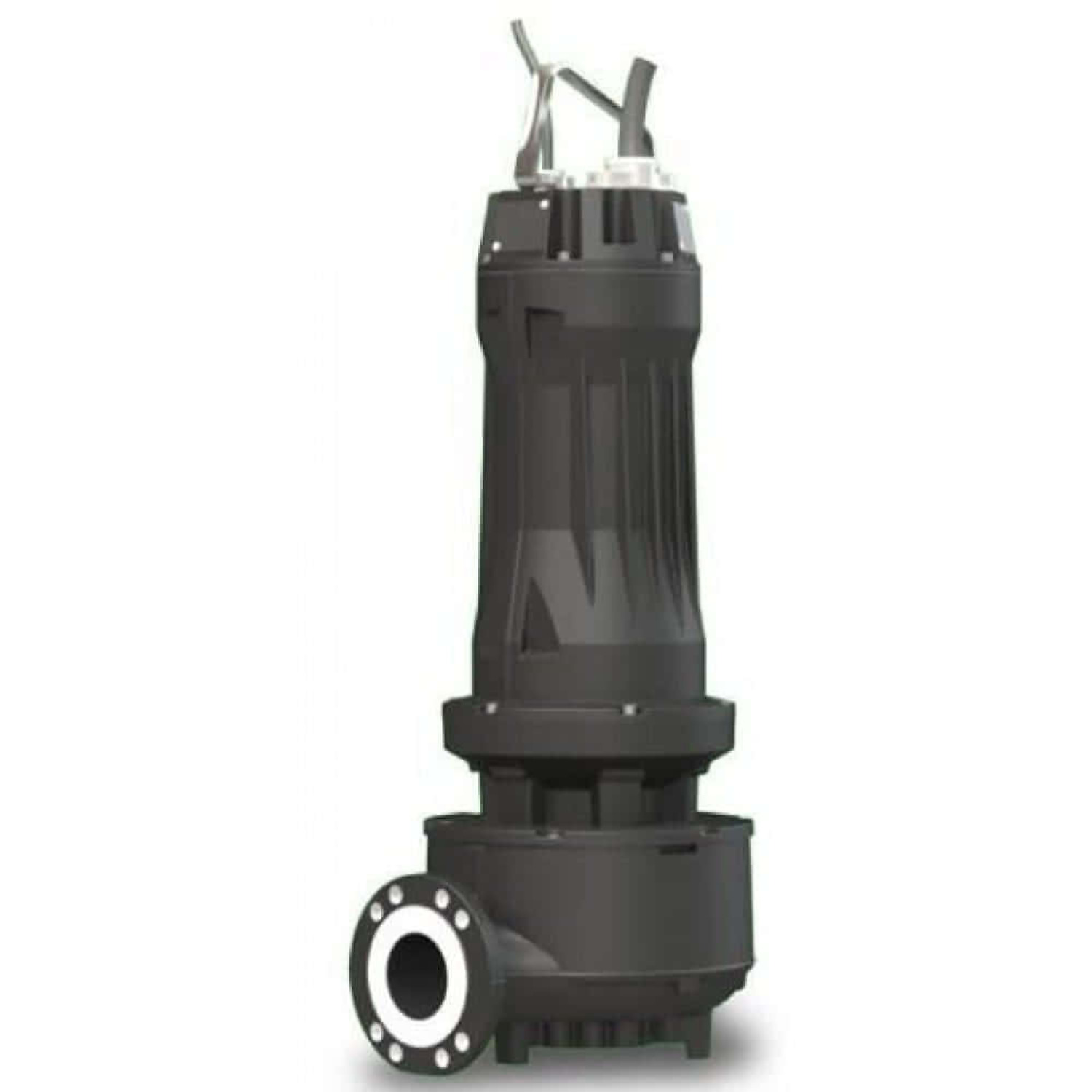

Zenit ZUG

Стоимость оборудования

По запросу
Консультация специалиста+7 (812) 501-93-32
Официальный дилер Zenit
Доставка по Санкт-Петербургубесплатно Доставка по России
Основные характеристики
Производительность 50—104 м³/ч
Напор 25.6—34 м
Мощность 1.1—37 кВт
Вес 48.3—315.6 кг
Тип
Среда фекальные воды
Тип фекальный
Вид погружной
Электрические характеристики
Напряжение 380 В
Геометрические характеристики
Свободный проход 60—125 мм
Размеры
Ширина 312—545 мм
Высота 652—1245 мм
Модель
Q (м³/ч)
H (м)
P (кВт)
DN (мм)
Цена
Профессиональный
Подбор Аналогов
Всегда в наличии
Промышленные Насосы
ШЛАМОВЫЕ НАСОСЫ
  • Для Карьера
  • Для Котлована
  • Для Шахты
  • Для Строительства
ВСЕГДА В НАЛИЧИИ
Шламовые Насосы
большой производительности
Перейти
ДРЕНАЖНЫЕ НАСОСЫ
  • Для Осушения Карьера
  • Для Строительства
  • Для Большого Объема
  • Для откачки из Шахты
Надежные решения для
Промышленного Водоотведения
Перейти
КАНАЛИЗАЦИОННЫЕ НАСОСЫ
  • Для Очистных Сооружений
  • Для Городской Канализации
  • Для Большого Объема
Эффективная перекачка
сточных вод
Перейти
Осушение Глубокого Карьера
Cosmos CDW
Откачать Густую Грязь из Траншеи
Осушение Глубокой Шахты
Погружные Мешалки для Очистных Сооружений
Канализационные Насосы Сухой Установки
Незасоряющиеся Канализационные Насосы

Zenit ZUG — погружной канализационный насос серии UNIQA (ZUG V) с вихревым рабочим колесом (Vortex) из чугуна, полным свободным проходом и двигателем класса энергоэффективности IE3: производительность до 104 м³/ч, напор до 34 м, мощность 1,1–37 кВт. Исполнения WET (погружное) и DRY (сухая установка с замкнутой системой охлаждения). Перекачивает загрязнённые хозяйственно-бытовые и неочищенные сточные воды, биологические жидкости, стоки с твёрдыми включениями.

до 104 м³/ч
производительность
до 34 м
напор
1,1–37 кВт
мощность
до 40 °C (под заказ — 60 °C и выше)
температура жидкости
Насосы серии UNIQA двух типоразмеров
Насосы серии UNIQA двух типоразмеров
Замкнутая система охлаждения ZUG в исполнении DRY: двойная стальная рубашка, осевая крыльчатка, пробка заливки
Замкнутая система охлаждения ZUG в исполнении DRY: двойная стальная рубашка, осевая крыльчатка, пробка заливки

Где применяют фекальные насосы Zenit ZUG

  • Городские и промышленные очистные сооружения
  • Подъём канализационных стоков
  • Перекачка промышленных осадков и ливневых стоков с твёрдыми включениями
  • Рециркуляция ила и активного ила, биологические жидкости
  • Городские канализационные насосные станции
  • Подъём стоков животноводческих ферм
  • Подъём стоков промышленных предприятий
  • Городской подъём стоков: загрязнённые сточные воды с твёрдыми включениями
  • Отвод ливневых и грунтовых вод: стоки с твёрдыми частицами и грязью из резервуаров первого смыва и мойки площадок
  • Сельское хозяйство: загрязнённые стоки с твёрдыми включениями и волокнистыми примесями
  • Подъём воды из резервуаров первого смыва ливневых стоков (долгие простои вперемежку с частыми циклами); пример — станция с четырьмя ZUG V 100B 5.5/4 AW в Италии
  • Сбор и подъём стоков от туалетов и кухонь гостиниц, кемпингов, ресторанов и баров
  • Отвод ливневых и грунтовых вод из подземных переходов, тоннелей, со станций и аэропортов
  • Перекачка коррозионных, кислых и абразивных жидкостей на производстве (ZUG V со специальным покрытием)
  • Подъём воды с отходами переработки на бойнях и кожевенных заводах
  • Промывка и рециркуляция в горнодобыче и на карьерах (ZUG V с особой обработкой рабочего колеса)
  • Перекачка и обработка рассола на судах и морских платформах
  • Первичный подъём сточных вод на очистных сооружениях
  • Песко- и жироулавливание на очистных сооружениях
  • Нефтегазовая отрасль: подъём стоков с высокой производительностью в процессах добычи и транспортировки, в дренажных системах производственных объектов и хранилищ, где стоки содержат мусор и осадок
  • Технологическая вода переработки газа и углеводородов, в том числе с твёрдыми частицами, агрессивными и кислыми веществами
  • Взрывоопасные зоны (исполнение ATEX): перекачка загрязнённой горючими веществами воды на химическом заводе, загрязнённых жидкостей на морской буровой платформе для добычи газа
  • Станции liftBOX: рекомендованы насосы UNIQA ZUG V
  • Очистные сооружения водоканала A2A (Италия)
  • Канализационная насосная станция муниципалитета Лиллехаммер (Норвегия)
  • Система водоотведения больницы (Байонна, Франция)
  • Отвод ливневых стоков с подземной парковки (Антверпен)
  • Неочищенные сточные воды без решёток (Irish Water, Данмор)
  • Подъём сточных вод (водоканал RADEEC, Сеттат, Марокко)
  • Неочищенные сточные воды промышленной зоны Tejra (Меденин, Тунис)
  • Система водоотведения больницы во взрывозащищённом исполнении (Бенгази, Ливия)

Конструкция Zenit ZUG

  • Вихревое рабочее колесо из чугуна с полным свободным проходом: колесо не засоряется
  • Свободный проход по гидравликам: 65 мм (065A), 60 мм (080D), 80 мм (100G), 125 мм (150A)
  • Рабочее колесо и гидравлика вместо чугуна могут быть из нержавеющей стали или чугуна с покрытием Molib-tech для очень абразивных жидкостей
  • Два торцевых уплотнения из карбида кремния в масляной камере и кольца V-ring; маслоподъёмник постоянно смазывает верхнее уплотнение
  • Масло проверяется и меняется через наружные пробки при вертикальном и горизонтальном положении насоса
  • Датчик воды в масляной камере установлен в стандартной комплектации, в том числе у исполнения ATEX; при износе наружного уплотнения насос продолжает работать на втором до планового ремонта
  • Под заказ: отдельные датчики воды в масляной камере (S1), двигателе (S2) и клеммном отсеке (S3), PT100 перегрева подшипников, датчик вибрации, термисторы PTC/PT100
  • Двигатель класса энергоэффективности IE3 с изоляцией класса H; биметаллические термодатчики в статоре (150 °C), сбрасываются автоматически после остывания
  • Шарикоподшипники со смазкой на весь срок службы, увеличенного размера — ресурс 100 000 ч
  • Вал из нержавеющей стали AISI 431, под заказ — дуплексная сталь AISI 329
  • Исполнение DRY: двигатель охлаждается смесью воды и гликоля в замкнутом контуре — осевая крыльчатка на валу и двойная рубашка из нержавеющей стали; смесь не смешивается со стоком, уплотнения в отдельной масляной камере меняются без слива контура
  • Охлаждающая смесь — 30 % гликоля в воде, сохраняет свойства до −13 °C; в замкнутом контуре не требует замены
  • Кабельный ввод с держателем кабеля; под заказ — заливка смолой, вода не попадёт в двигатель даже при порванной оболочке кабеля
  • Клеммная колодка в герметичном отсеке, может оснащаться датчиком протечки
  • Фланцы всасывания и нагнетания с любой стандартной сверловкой (UNI, ANSI, BS)
  • Двухкомпонентная эпоксидная окраска 200 мкм, под заказ до 400 мкм; под заказ — жертвенные аноды
  • Модульная конструкция: гидравлика одного диаметра и материала комплектуется двигателями разной мощности и частоты вращения под рабочую точку
  • Исполнения с сертификацией ATEX, IECEx и FM

Материалы Zenit ZUG

Корпус двигателячугун EN-GJL-250 (опция — нержавеющая сталь)
Гидравлическая частьчугун EN-GJL-250 (опция — AISI 316, AISI 329 Duplex, Molib-tech)
Рабочее колесочугун EN-GJL-250 (опция — AISI 316, AISI 329 Duplex, Molib-tech)
Валнержавеющая сталь AISI 431 (опция — AISI 329)
Рубашка охлаждениянержавеющая сталь AISI 304
Уплотнительные кольцаNBR (опция — Viton)
Крепёжнержавеющая сталь A2-70 (опция — A4-80)
Ручканержавеющая сталь
Торцевые уплотнениякарбид кремния
Окраскадвухкомпонентная эпоксидная, 200 мкм (под заказ 400 мкм)
Охлаждающая жидкость (DRY)смесь воды и 30 % гликоля

Условия работы

Температура жидкостидо 40 °C (под заказ — 60 °C и выше)
pH6–14
Вязкость1 мм²/с
Плотностьдо 1,1 кг/дм³
Глубина погружениядо 20 м
Пусков в час20 (до 10 кВт), 15 (10–160 кВт), 10 (от 160 кВт)
Уровень шумаменее 70 дБ
Режим работыS1 под водой (WET) и S1 в сухой установке (DRY)
Мощность P21,1–37 кВт; 2, 4 или 6 полюсов
Хранениене ниже −20 °C и не выше +60 °C

Двигатель и электрика

Питание400 В 3~ 50 Гц стандарт; под заказ 230, 500, 230/400, 440, 500/866 В, 60 Гц, работа от преобразователя частоты
Пускзвезда-треугольник стандарт; прямой или плавный — под заказ
Класс энергоэффективностиIE3 (у модели 37/2 варианта H — IE2)
Изоляциякласс H
КабельS1RN8-F или аналог, 10 м; под заказ 20–50 м; кабель ЭМС для преобразователя частоты
Датчик водыоднопроводный, цепь замыкается через землю, питание через разделительный трансформатор; жила с меткой «S»
ВзрывозащитаWET: II 2G Ex db h IIB T4 Gb; DRY: II 2GD Ex db h IIB T4 Gb / Ex h tb IIIC T135°C Db
Исполнение -EX с преобразователем частотыдопускается при подключённых к щиту термодатчиках двигателя

Варианты монтажа Zenit ZUG

  • На автомуфте DAC V / DAC H (тип P): Установка на автомуфте с вертикальным (DAC V) или горизонтальным (DAC H) выходом; допускается промывочный клапан FLX
  • Свободная установка (тип S): Переносная установка на опоре KBS; допускается промывочный клапан FLX
  • Вертикальная сухая установка (тип T): Вертикально в сухой камере на опорном колене KBC (исполнение DRY)
  • Горизонтальная сухая установка (тип Z): Горизонтально в сухой камере на металлической опоре KBS-H (исполнение DRY)
  • Универсальная (тип X): Неопределённый тип установки со сверловкой под несколько вариантов аксессуаров
  • Стационарная установка: Свободная и стационарная установка, донные автомуфты DAC-V и DAC-H
  • Сухая и полупогружная установка (DRY): Исполнение DRY не требует внешней охлаждающей жидкости и работает непрерывно (S1) при частичном погружении или в сухой камере
Свободная установка ZUG на опорной плите KBS с рукавом и с трубой
Свободная установка ZUG на опорной плите KBS с рукавом и с трубой
Установка ZUG на автомуфте DAC H с горизонтальным отводом
Установка ZUG на автомуфте DAC H с горизонтальным отводом
Установка ZUG на автомуфте DAC V с вертикальным отводом
Установка ZUG на автомуфте DAC V с вертикальным отводом
Сухая горизонтальная установка ZUG на металлической раме KBS-H
Сухая горизонтальная установка ZUG на металлической раме KBS-H
Сухая вертикальная установка ZUG на опорном колене KBC
Сухая вертикальная установка ZUG на опорном колене KBC
Габаритный чертёж ZUG в исполнениях DRY и WET, вид сверху
Габаритный чертёж ZUG в исполнениях DRY и WET, вид сверху
Поле характеристик Q-H всех гидравлик ZUG: OC, CP, V, GR, HP и 60 Гц
Поле характеристик Q-H всех гидравлик ZUG: OC, CP, V, GR, HP и 60 Гц
Рабочие колёса ZUG: вихревое, открытое канальное, с режущим механизмом, высоконапорное, измельчающее Chopper
Рабочие колёса ZUG: вихревое, открытое канальное, с режущим механизмом, высоконапорное, измельчающее Chopper
Материалы ZUG: стандартное и дополнительное исполнение деталей
Материалы ZUG: стандартное и дополнительное исполнение деталей
Габаритный чертёж поплавкового выключателя LEVEL: высота 168 мм, диаметр 110 мм
Габаритный чертёж поплавкового выключателя LEVEL: высота 168 мм, диаметр 110 мм

Расшифровка маркировки Zenit ZUG

ZUZenit UNIQA
Gматериал — чугун (B — бронза, X — нержавеющая сталь)
Vтип рабочего колеса — вихревое
080 (в ZUG V 080D)диаметр напорного патрубка, мм
D (в 080D)вариант гидравлики
37/2мощность, кВт / число полюсов
H, A, B (после полюсов)вариант двигателя: у ZUG V A — 400–700 В 3~ пуск звезда-треугольник IE3; B — 400 В 3~ прямой пуск IE3; H (37/2) — 400–700 В 3~ звезда-треугольник IE2
W / Dрежим работы: W — погружной (WET), D — сухая установка (DRY)
170 (в ZUG V080B 9/2AW 170)номинальный диаметр рабочего колеса, мм
-EXвзрывозащищённое исполнение ATEX

Документы Zenit

Как выбрать модель Zenit ZUG

  • Производительность серии — до 104 м³/ч: самая производительная модель — ZUG V 065A.
  • Напор — до 34 м: самое высоконапорное исполнение — ZUG V080B 9/2AW.
  • Рабочую точку сверяют с кривой Q-H модели: высота подъёма плюс потери в напорной линии.
  • Однофазные исполнения (230 В) — для объектов без трёхфазной сети, трёхфазные — 400 В.
