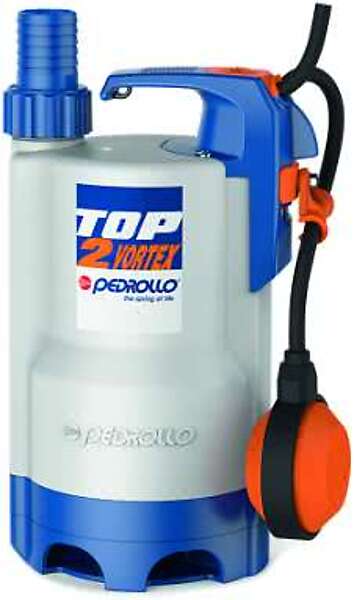

Pedrollo TOP 2-VORTEX — дренажный насос 9,3 м³/ч, напор 7,6 м

Pedrollo TOP 2-VORTEX — погружной дренажный насос с вихревым колесом: подача до 9,3 м³/ч, напор до 7,6 м. Применяется, чтобы откачать загрязнённую воду, в которой есть взвесь и твёрдые частицы. Корпус, диффузоры и рабочее колесо выполнены из технополимера — он не ржавеет и не обрастает известковым налётом. Двигатель охлаждается перекачиваемой водой, вал защищён двойным уплотнением с масляной камерой. Режим работы — S1: насос держит нагрузку непрерывно, без пауз на остывание. За счёт этого Pedrollo TOP 2-VORTEX применяют в постоянно затапливаемом приямке — в режиме регулярной откачки.

Рабочие характеристики Pedrollo TOP 2-VORTEX: подача и напор

TOP 2-VORTEX поднимает воду на высоту до 7,6 м. Подача на разной высоте: на 7 м — 1,2 м³/ч, на 4,8 м — 6 м³/ч, на 2 м — 9,3 м³/ч. Значения — из действующих технических листов Pedrollo (50 Гц).

Подача Q	Напор H
0 м³/ч	7,6 м
1,2 м³/ч	7 м
2,4 м³/ч	6,6 м
3,6 м³/ч	6 м
4,8 м³/ч	5,5 м
6 м³/ч	4,8 м
7,2 м³/ч	4 м
8,4 м³/ч	3 м
9,3 м³/ч	2 м

Назначение и область применения насосов Pedrollo TOP-VORTEX

Pedrollo TOP 2-VORTEX предназначен для перекачивания чистой и слабозагрязнённой воды, а также жидкостей, близких к воде по физическим свойствам и химически неагрессивных к материалам насоса. Рекомендуется к применению в бытовом и коммунальном секторах. Производительность позволяет откачать 5 м³ воды примерно за 50 минут при подъёме на 4,8 м.

Это оборудование для небольших объёмов: рабочая подача измеряется единицами кубометров в час. Такой производительности хватает, чтобы полить огород, осушить затопленный подвал или откачать воду из бочки и накопительной ёмкости.

Ставят их не только в быту. На производстве, в цеху, на складе и подземной парковке тем же насосом откачивают подтопления, приямки и лотки: задача та же, объёмы те же. Подключение к обычной сети 230 В и масса 5,2 кг позволяют переносить насос между точками и включать в ближайшую розетку, без выделенного питания и подъёмных средств.

Эксплуатационные ограничения

• Температура жидкости до +40 °C
• Кратковременно до +90 °C — не более 3 минут с остановками
• Твёрдые взвешенные частицы до Ø 20 мм
• Уровень осушения до 25 мм от дна
• Глубина погружения до 3 м
• S1 — непрерывная эксплуатация

Конструкция и материалы Pedrollo TOP 2-VORTEX

Корпус изготовлен из технополимера, рабочее колесо — из VORTEX из технополимера. Технополимер не ржавеет и легче металла: насос весит 5,2 кг и переносится одной рукой. Вал двигателя — нержавеющая сталь EN 10088-3, уплотнение sTA-12R — керамика / графит / NBR. Двойное уплотнение с масляной камерой отделяет двигатель от воды: за счёт этого допускается непрерывная работа под нагрузкой.

Узел	Материал и исполнение
Корпус насоса	Технополимер
Рабочее колесо	VORTEX из технополимера
Диффузоры	Технополимер
Ведущий вал	Нержавеющая сталь EN 10088-3
Двойное уплотнение вала	STA-12R — керамика / графит / NBR
Электродвигатель	Однофазный 230 В, 50 Гц, со встроенной в обмотку тепловой защитой
Класс изоляции	Класс F
Степень защиты	IP 68

Что входит в комплект

• Кабель электропитания 5 м
• Поплавковый переключатель

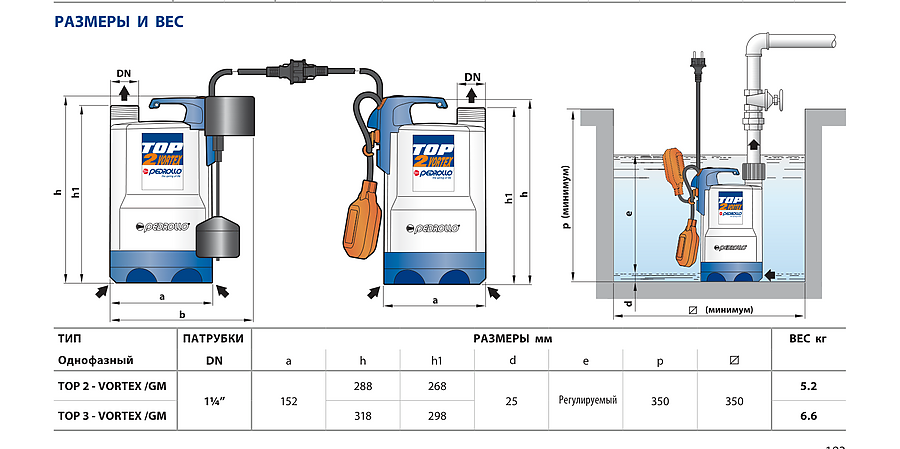

Габариты и монтаж Pedrollo TOP 2-VORTEX

Подключение через патрубок 1¼", масса — 5,2 кг. Насос опускают в воду вертикально; подача воды идёт через нижние прорези корпуса, поэтому дно приямка должно быть свободно от ила.

Размер	Значение для TOP 2-VORTEX
Ширина корпуса a	152 мм
Общая высота h	288 мм
Высота без рукоятки h1	268 мм
Минимальный уровень воды d	25 мм
Минимальная глубина приямка p	350 мм
Минимальный диаметр приямка ⌀	350 мм

Что означают обозначения на чертеже:

Отличия насосов Pedrollo TOP-VORTEX от аналогов

Корпус, диффузоры и рабочее колесо TOP 2-VORTEX выполнены из технополимера, поэтому насос весит 5,2 кг — заметно меньше чугунных дренажных насосов сопоставимой подачи. Его переносят и переставляют вручную, без подъёмных приспособлений, что важно при работе на выезде, в цеху и в быту, когда воду откачивают то из приямка, то из резервуара.

Питание однофазное, 230 В: насос подключается к бытовой сети и не требует трёхфазного ввода, в отличие от большинства промышленных моделей той же производительности.

Поплавковый выключатель входит в комплект поставки, поэтому насос работает без оператора: включается при наполнении приямка и останавливается при осушении.

Отличия Pedrollo TOP 2-VORTEX от других моделей Pedrollo TOP-VORTEX

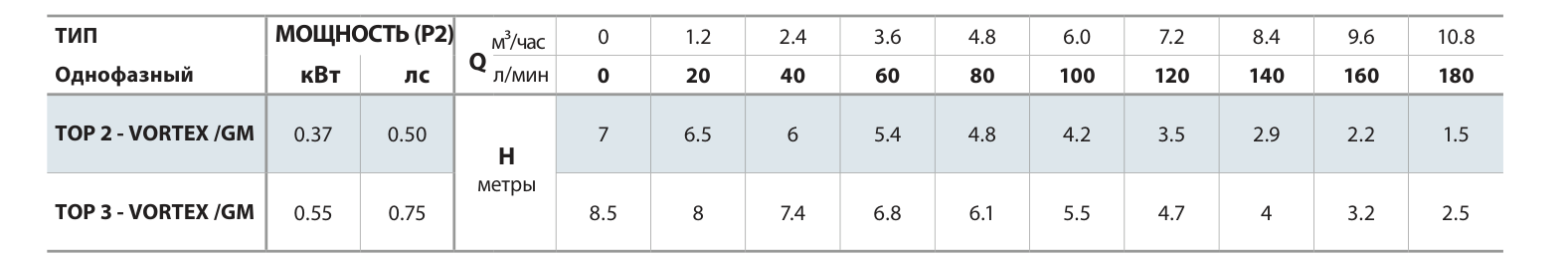

Модели серии TOP-VORTEX различаются мощностью и напором: у TOP 2-VORTEX это 0,37 кВт и 7,6 м. Общее у моделей серии — материалы и конструктивная схема. Габариты, масса, двигатель и присоединительный патрубок у каждой модели свои. Сравнение моделей серии TOP-VORTEX:

Порядок подбора насоса Pedrollo TOP-VORTEX

1. Измерьте высоту подъёма. От уровня воды до точки слива по вертикали — это основная часть напора H.
2. Добавьте потери в шланге. Длинный шланг малого диаметра забирает часть напора: считайте по длине трассы.
3. Сверьтесь с таблицей выше. Найдите свой напор и посмотрите, какая подача остаётся: это реальная скорость откачки.
4. Проверьте приямок. Насосу нужен минимальный уровень воды для пуска и место для поплавка — размеры в блоке выше.
