Pedrollo TR 2.2 — фекальный насос 13,2 м³/ч, напор 30 м

Pedrollo TR 2.2 — погружной фекальный насос с измельчителем: до 13,2 м³/ч по подаче и до 30 м по напору, но это разные концы кривой. Применяется, чтобы измельчить стоки и продавить их по трубе малого диаметра — например, из подвала в канализацию наверх. Насос работает под водой: перекачиваемая жидкость охлаждает двигатель, а вал закрыт двумя уплотнениями с масляной камерой между ними. Нож из закалённой нержавеющей стали AISI 440C режет бытовые включения — волокно, ветошь, средства гигиены, — и дальше по трубе идёт уже однородная масса. Это и позволяет Pedrollo TR 2.2 работать в постоянно заполняемом приямке.

Напорная характеристика Pedrollo TR 2.2

TR 2.2 поднимает стоки на высоту до 30 м. Подача на разной высоте: на 29 м — 0,6 м³/ч, на 23,5 м — 7,2 м³/ч, на 16 м — 13,2 м³/ч. Значения — из официального технического каталога Pedrollo, страница 221.

Подача Q	Напор H
0 м³/ч	30 м
0,6 м³/ч	29 м
1,2 м³/ч	28,5 м
2,4 м³/ч	27,8 м
3,6 м³/ч	26,8 м
4,8 м³/ч	25,8 м
6 м³/ч	24,7 м
7,2 м³/ч	23,5 м
8,4 м³/ч	22 м
9,6 м³/ч	20,5 м
10,8 м³/ч	19 м
12 м³/ч	17,8 м
13,2 м³/ч	16 м

Назначение и область применения насосов Pedrollo TRITUS

Pedrollo TR 2.2 откачивает бытовые стоки с волокном и твёрдыми включениями. Резервуар на 5 м³ он опорожняет примерно за 42 минуты — при подъёме на 23,5 м.

Эксплуатационные ограничения

• Температура жидкости до +40 °C
• Глубина погружения до 10 м
• Минимальный уровень для непрерывной работы — 7 мм
• непрерывный режим при погружении

Материалы и конструкция Pedrollo TR 2.2

Корпус — чугун значительной толщины с катафорезной обработкой, рабочий орган — режущий механизм. Измельчение даётся ценой подачи: она в разы меньше, чем у насоса с вихревым колесом той же мощности. Вал — нержавеющая сталь EN 1.4104, уплотнение двойное с масляной камерой, MG1-14D SiC. Ресурс здесь держится на двух уплотнениях с масляной камерой между ними: без этой камеры стоки быстро добрались бы до обмотки.

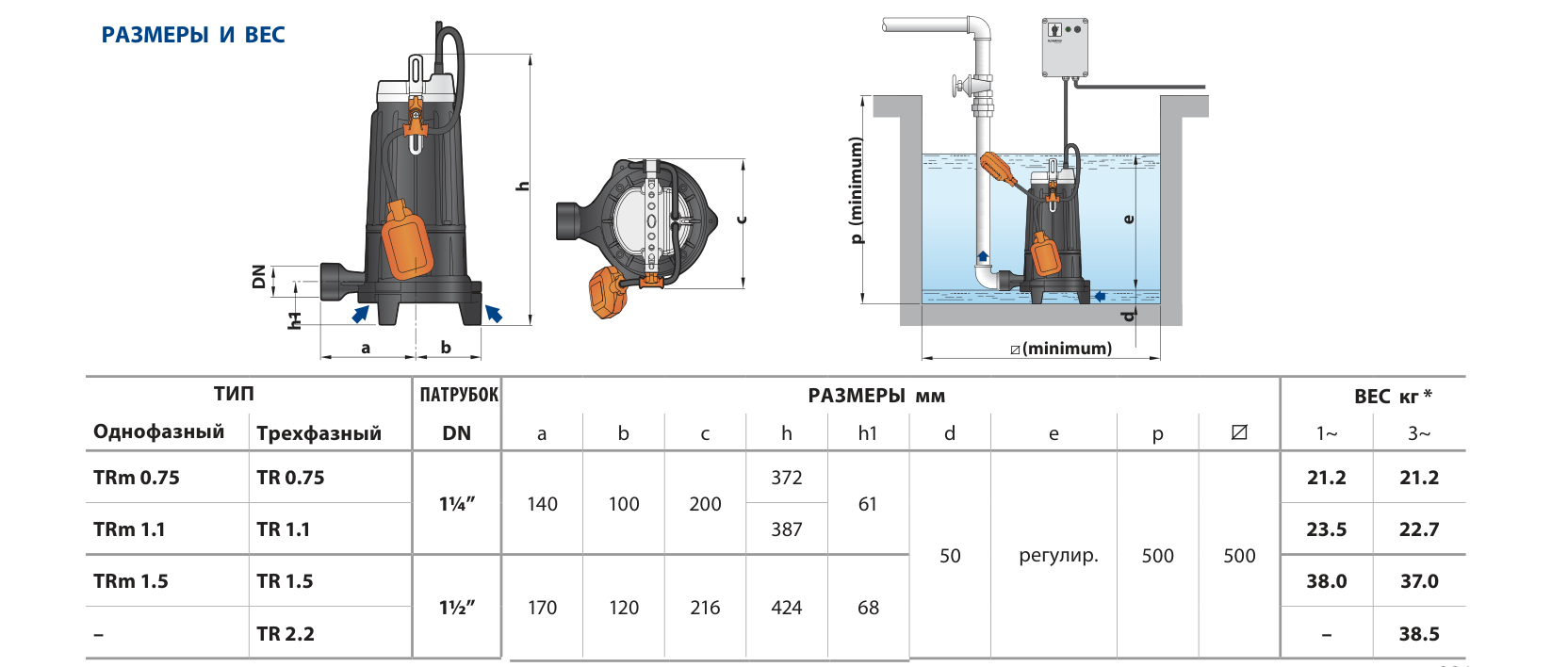

Габариты и присоединительные размеры

Отличия Pedrollo TR 2.2 от других моделей Pedrollo TRITUS

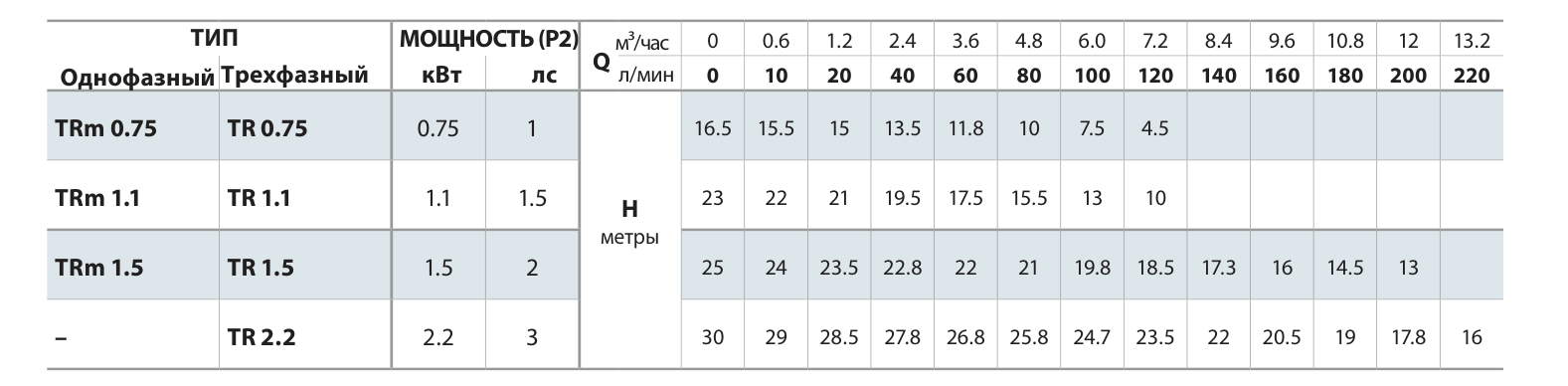

Модели серии TRITUS различаются мощностью и напором: у TR 2.2 это 2,2 кВт и 30 м. Общее у моделей серии — материалы и тип рабочего колеса. Корпус, габариты, масса, двигатель и присоединительный патрубок у каждого типоразмера свои. Сравнение моделей серии TRITUS:

Порядок подбора насоса Pedrollo TRITUS

1. Посчитайте высоту подъёма. От уровня стоков в колодце до точки врезки по вертикали — это основная часть напора H.
2. Добавьте потери в трубе. Горизонтальный участок и каждый отвод забирают часть напора: считайте по длине трассы.
3. Сверьтесь с таблицей подачи. Найдите свой напор и посмотрите, какая подача остаётся — это реальная скорость откачки.
4. Проверьте, что проходит через насос. Волокно и тряпки — вихревое колесо или измельчитель; чистая взвесь — канальное колесо экономичнее.
5. Проверьте колодец. Насосу нужен минимальный уровень для непрерывной работы и место для поплавка.
