Pedrollo Fm 32/160 C — центробежный насос 21 м³/ч, напор 24 м

Pedrollo Fm 32/160 C — чугунный консольный насос с рабочим диапазоном до 21 м³/ч и напором до 24 м. Но не вместе: 14 м напора — это на максимальном расходе, а 24 м бывает на подаче 6 м³/ч. Место такого насоса — там, где вода идёт часами подряд: подача в здание, орошение поля, циркуляция теплоносителя. Колесо сидит прямо на валу двигателя, поэтому ни муфты, ни рамы с центровкой здесь нет — насос короче и проще в обслуживании. Размеры корпуса и фланцев заданы стандартом EN 733, так что Fm 32/160 C встаёт на место любого насоса того же типоразмера — переделывать обвязку не придётся.

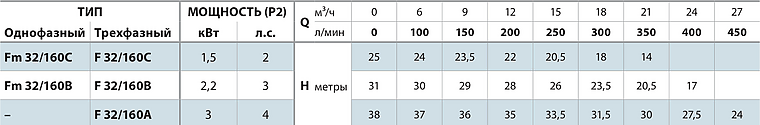

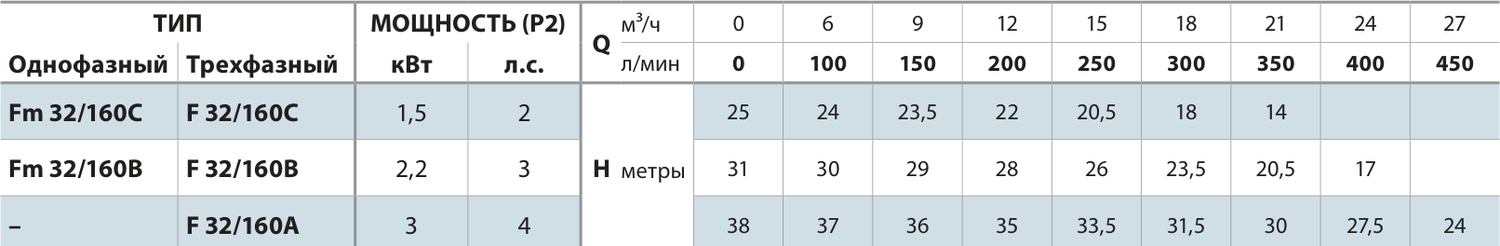

Напорная характеристика Pedrollo Fm 32/160 C

Максимум по напору — 25 м, но это при нулевом расходе; на 15 м³/ч остаётся 20,5 м. Рабочий диапазон — от 6 до 21 м³/ч: на этом участке насос сохраняет и КПД, и запас до кавитации. На графике ниже — заводские кривые типоразмера 32/160: напор, потребляемая мощность и NPSH (запас давления на входе, при котором вода ещё не вскипает в колесе). Нужная линия подписана буквой C. Если точка ложится у самого края диапазона, лучше взять соседнее исполнение — переплата за электричество догонит быстро.

Подача Q	Напор H
0 м³/ч	25 м
6 м³/ч	24 м
9 м³/ч	23,5 м
12 м³/ч	22 м
15 м³/ч	20,5 м
18 м³/ч	18 м
21 м³/ч	14 м

Назначение и область применения насосов Pedrollo F

Если перевести в привычные величины: ёмкость на 10 м³ наполнится примерно за 44 минуты — по середине рабочего диапазона. На полном расходе 21 м³/ч насос держит 14 м напора. Чего он не терпит, так это грязной воды: песок точит колесо, волокно наматывается, уплотнение начинает течь.

Серия F рассчитана на чистую воду. Типовые задачи, которые закрывают насосы этой серии:

• Водоснабжение и повышение давления воды
• Орошение и полив
• Циркуляция воды в системах отопления
• Циркуляция воды в системах кондиционирования
• Моечные установки
• Противопожарные установки
• Промышленность и сельское хозяйство

Материалы и конструкция Pedrollo Fm 32/160 C

Корпус чугунный (EN-GJL-200), рабочее колесо — из латуни CW617N. Вал — нержавеющая сталь, между водой и подшипниками стоит одинарное торцевое уплотнение. Пара трения в уплотнении — графит по керамике, эластомер NBR (тип FN-20). Эта пара не прощает сухого хода: без воды она перегревается и начинает пропускать. Корпус заполняют до первого пуска, а линию потом не опорожняют.

Узел	Материал и исполнение
Корпус насоса	Чугун EN-GJL-200
Рабочее колесо	Латунь CW617N, закрытое
Вал двигателя	Нержавеющая сталь EN 10088-3 1.4104
Торцевое уплотнение	FN-20 — графит / керамика / NBR
Фланцы	DN 50 вход, DN 32 выход, по EN 733
Класс изоляции / защита	F / IP X5

Колесо здесь латунное (CW617N), а не чугунное, как у крупных типоразмеров серии. На латунных лопатках не растут ржавые отложения, и геометрия каналов дольше остаётся исходной.

Однофазное питание удобно тем, что насос подключается к обычной бытовой сети, но пусковой ток у такого двигателя выше — номинал автомата берут с запасом.

Электродвигатель и питание Pedrollo Fm 32/160 C

Двигатель однофазный: 1,5 кВт (2 л.с.), 230 В, 50 Гц. Частота вращения 2900 об/мин, режим S1. Обмотка класса F выдерживает 155 °C; корпус по IP X5 можно мыть из шланга, но топить нельзя. Режим S1 — это непрерывная работа: остановки для охлаждения двигателю не нужны. Тепловая защита встроена в обмотку, отдельное реле перегрузки ставить не нужно.

Габаритные размеры и присоединение Pedrollo Fm 32/160 C

Вход DN 50, выход DN 32, вес насоса 32,7 кг. Патрубки стоят по EN 733: всасывающий смотрит по оси вала, напорный — вверх. Контрфланцы с крепежом в комплект не входят — их заказывают отдельно, и об этом легко забыть до момента монтажа.

Размер	Значение для Fm 32/160 C
Общая длина f	412 мм
Общая высота h	292 мм
Высота оси всасывающего патрубка h1	132 мм
Высота от оси до верха корпуса h2	160 мм
Расстояние от оси вала до лап a	80 мм
Длина между отверстиями лап n	242 мм
Шаг отверстий n1	190 мм
Шаг отверстий n2	240 мм
Вылет лапы w1	35 мм
Вылет лапы w2	35 мм
Диаметр крепёжного отверстия s	14 мм

Эксплуатационные ограничения Pedrollo Fm 32/160 C

Вода — от −10 до +90 °C, давление в корпусе не выше 10 бар. Воздух вокруг насоса — от −10 до +40 °C. Поднять воду он может с глубины до 7 метров. Ограничение в семь метров задаёт кавитация: чем выше насос над зеркалом воды, тем меньше остаётся запаса на всасывании, и в какой-то момент вода вскипает прямо в колесе. Зеркало ниже — значит, либо опускаем насос, либо обеспечиваем подпор на всасывании. Третьего варианта нет.

Обслуживание Pedrollo Fm 32/160 C

Слабое место известно заранее: торцевое уплотнение. Его меняют, и насос работает дальше. Признак — капли под корпусом в районе стыка двигателя и гидравлики. Течь по уплотнению не лечится подтяжкой, узел меняют целиком. Убивают уплотнение песок в воде и сухой ход. Оба случая — не про качество насоса, а про условия, в которых его заставили работать. Поэтому фильтр на всасывании и защита от сухого хода окупаются быстрее, чем кажется: они стоят дешевле одного ремонта.

• Заполнить корпус водой перед первым пуском и после любого слива системы
• Не допускать работы «на сухую»: реле сухого хода или датчик уровня
• Держать рабочую точку внутри рабочего диапазона
• Проверять затяжку фланцевых соединений после первых часов работы

Отличия Pedrollo Fm 32/160 C от других моделей Pedrollo F

Буква после дроби — обточка колеса, от большего диаметра к меньшему. Для Fm 32/160 C это 21 м³/ч по расходу, 24 м по напору и 1,5 кВт на валу. Корпус, фланцы и посадочные размеры у всех исполнений типоразмера 32/160 одинаковые — меняются только колесо и двигатель. Значит, ошибка с выбором буквы не фатальна: замена встаёт на то же место, трубы трогать не нужно.

Порядок подбора насоса Pedrollo F

1. Посчитайте расход. Сложите потребление точек, которые работают одновременно, — это подача Q в м³/ч.
2. Посчитайте напор. Высота подъёма плюс потери в трубах плюс нужное давление на выходе — это H в метрах.
3. Найдите точку на кривой. Отложите Q и H на графике выше: точка должна лежать на кривой или чуть ниже неё.
4. Проверьте запас. Точка выше кривой — берите исполнение ближе к началу алфавита: A мощнее, C слабее. Точка заметно ниже — возьмите букву дальше, это сэкономит электричество.
