Pedrollo F 32/200A — центробежный насос 30 м³/ч, напор 57 м

Pedrollo F 32/200A — это чугунный консольный насос стандарта EN 733: до 30 м³/ч и до 57 м напора. Но не вместе: 44 м напора — это на максимальном расходе, а 57 м бывает на подаче 6 м³/ч. Берут его туда, где вода должна идти постоянно: водоснабжение здания, полив, циркуляция в отоплении и кондиционировании. Колесо сидит прямо на валу двигателя, поэтому ни муфты, ни рамы с центровкой здесь нет — насос короче и проще в обслуживании. По EN 733 у всех насосов этого класса одинаковые фланцы и посадочные размеры, поэтому F 32/200A можно поставить в уже смонтированную линию.

Рабочие характеристики Pedrollo F 32/200A: подача и напор

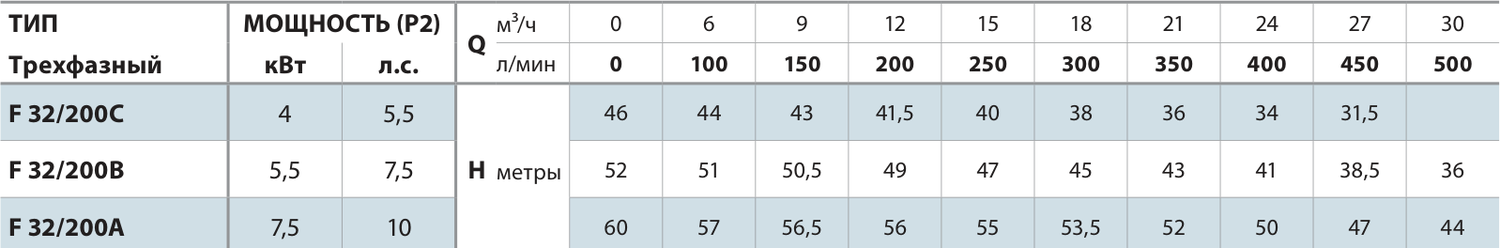

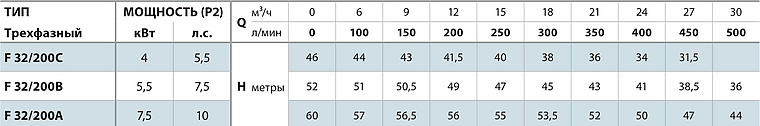

При закрытой задвижке насос выдаёт 60 м, а на подаче 18 м³/ч держит 53,5 м. Рабочая зона ограничена расходом от 6 до 30 м³/ч, и это не формальность: за правым краем двигатель уходит в перегруз. На графике ниже — заводские кривые типоразмера 32/200: напор, потребляемая мощность и NPSH (запас давления на входе, при котором вода ещё не вскипает в колесе). Нужная линия подписана буквой A. Правило простое: чем ближе расчётная точка к середине кривой, тем меньше киловатт уходит на кубометр воды.

Подача Q	Напор H
0 м³/ч	60 м
6 м³/ч	57 м
9 м³/ч	56,5 м
12 м³/ч	56 м
15 м³/ч	55 м
18 м³/ч	53,5 м
21 м³/ч	52 м
24 м³/ч	50 м
27 м³/ч	47 м
30 м³/ч	44 м

Области применения и установка насосов Pedrollo F

Это насос для чистой воды и постоянной работы: ёмкость на 10 м³ наполнится примерно за 33 минуты — если считать по середине рабочего диапазона. Больше 30 м³/ч он не даст, и на этом расходе остаётся 44 м. Условие только одно — чистая вода. Абразив стачивает пару трения в уплотнении, волокно наматывается на колесо.

Серия F рассчитана на чистую воду. Типовые задачи, которые закрывают насосы этой серии:

• Водоснабжение и повышение давления воды
• Орошение и полив
• Циркуляция воды в системах отопления
• Циркуляция воды в системах кондиционирования
• Моечные установки
• Противопожарные установки
• Промышленность и сельское хозяйство

Материалы проточной части Pedrollo F 32/200A

Корпус чугунный (EN-GJL-200), рабочее колесо — из латуни CW617N. Вал — нержавеющая сталь, между водой и подшипниками стоит одинарное торцевое уплотнение. Пара трения в уплотнении — графит по керамике, эластомер NBR (тип FN-24). Главное правило по уплотнению: насос не должен крутиться без воды. Заполнили корпус перед пуском — и дальше не даём линии опорожняться.

Узел	Материал и исполнение
Корпус насоса	Чугун EN-GJL-200
Рабочее колесо	Латунь CW617N, закрытое
Вал двигателя	Нержавеющая сталь EN 10088-3 1.4104
Торцевое уплотнение	FN-24 — графит / керамика / NBR
Фланцы	DN 50 вход, DN 32 выход, по EN 733
Класс изоляции / защита	F / IP X5

Колесо здесь латунное (CW617N), а не чугунное, как у крупных типоразмеров серии. На латунных лопатках не растут ржавые отложения, и геометрия каналов дольше остаётся исходной.

Торцевое уплотнение FN-24 — расходник. Запасное лучше держать на полке: замена обойдётся дешевле и быстрее, чем простой системы в ожидании поставки.

Электродвигатель Pedrollo F 32/200A

Стоит трёхфазный двигатель на 7,5 кВт (10 л.с.), напряжение 400/690 В, 50 Гц. Обороты — 2900 в минуту, режим продолжительный S1. Изоляция класса F держит нагрев обмотки до 155 °C, а защита IP X5 рассчитана на струю воды при мойке, но не на погружение. Режим S1 — это непрерывная работа: остановки для охлаждения двигателю не нужны. Ставьте защиту от перегрузки и после подключения проверьте, в ту ли сторону крутится вал: обратное вращение съедает напор и добавляет ток.

Габариты и монтаж Pedrollo F 32/200A

На всасывании фланец DN 50, на нагнетании DN 32, вес насоса 56,9 кг. Патрубки стоят по EN 733: всасывающий смотрит по оси вала, напорный — вверх. Контрфланцы с крепежом в комплект не входят — их заказывают отдельно, и об этом легко забыть до момента монтажа.

Размер	Значение для F 32/200A
Общая длина f	515 мм
Общая высота h	340 мм
Высота оси всасывающего патрубка h1	160 мм
Высота от оси до верха корпуса h2	180 мм
Расстояние от оси вала до лап a	80 мм
Длина между отверстиями лап n	270 мм
Шаг отверстий n1	190 мм
Шаг отверстий n2	240 мм
Вылет лапы w1	35 мм
Вылет лапы w2	35 мм
Диаметр крепёжного отверстия s	14 мм

Рабочие пределы Pedrollo F 32/200A

По температуре запас большой: от −10 до +90 °C. По давлению предел — 10 бар в корпусе. Воздух вокруг насоса — от −10 до +40 °C. Поднять воду он может с глубины до 7 метров. Ограничение в семь метров задаёт кавитация: чем выше насос над зеркалом воды, тем меньше остаётся запаса на всасывании, и в какой-то момент вода вскипает прямо в колесе. Зеркало ниже — значит, либо опускаем насос, либо обеспечиваем подпор на всасывании. Третьего варианта нет.

Что учитывать при эксплуатации Pedrollo F 32/200A

Слабое место известно заранее: торцевое уплотнение. Его меняют, и насос работает дальше. Признак — капли под корпусом в районе стыка двигателя и гидравлики. Течь по уплотнению не лечится подтяжкой, узел меняют целиком. Убивают уплотнение песок в воде и сухой ход. Оба случая — не про качество насоса, а про условия, в которых его заставили работать. Поэтому фильтр на всасывании и защита от сухого хода окупаются быстрее, чем кажется: они стоят дешевле одного ремонта.

• Заполнить корпус водой перед первым пуском и после любого слива системы
• Не допускать работы «на сухую»: реле сухого хода или датчик уровня
• Держать рабочую точку внутри рабочего диапазона
• Раз в сезон проверять, нет ли течи в стыке корпуса и двигателя

Сравнение Pedrollo F 32/200A с другими моделями Pedrollo F

Буква после дроби — обточка колеса, от большего диаметра к меньшему. Для F 32/200A это 30 м³/ч по расходу, 57 м по напору и 7,5 кВт на валу. Корпус, фланцы и посадочные размеры у всех исполнений типоразмера 32/200 одинаковые — меняются только колесо и двигатель. Значит, ошибка с выбором буквы не фатальна: замена встаёт на то же место, трубы трогать не нужно.

Порядок подбора насоса Pedrollo F

1. Посчитайте расход. Сложите потребление точек, которые работают одновременно, — это подача Q в м³/ч.
2. Посчитайте напор. Высота подъёма плюс потери в трубах плюс нужное давление на выходе — это H в метрах.
3. Найдите точку на кривой. Отложите Q и H на графике выше: точка должна лежать на кривой или чуть ниже неё.
4. Проверьте запас. Точка выше кривой — берите исполнение ближе к началу алфавита: A мощнее, C слабее. Точка заметно ниже — возьмите букву дальше, это сэкономит электричество.
