Pedrollo F 50/125 A — центробежный насос 72 м³/ч, напор 23,5 м

Pedrollo F 50/125 A — чугунный консольный насос с рабочим диапазоном до 72 м³/ч и напором до 23,5 м. Одновременно эти числа не снимаются: на полной подаче остаётся 13 м, а 23,5 м напора насос держит на 18 м³/ч. Его задача простая и постоянная: подавать чистую воду с предсказуемым напором — в дом, на поле или в технологический контур. Компоновка моноблочная — без промежуточного вала и муфты, а значит без ежегодной проверки центровки. Размеры корпуса и фланцев заданы стандартом EN 733, так что F 50/125 A встаёт на место любого насоса того же типоразмера — переделывать обвязку не придётся.

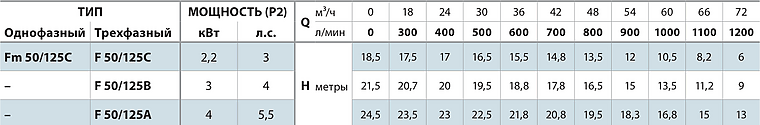

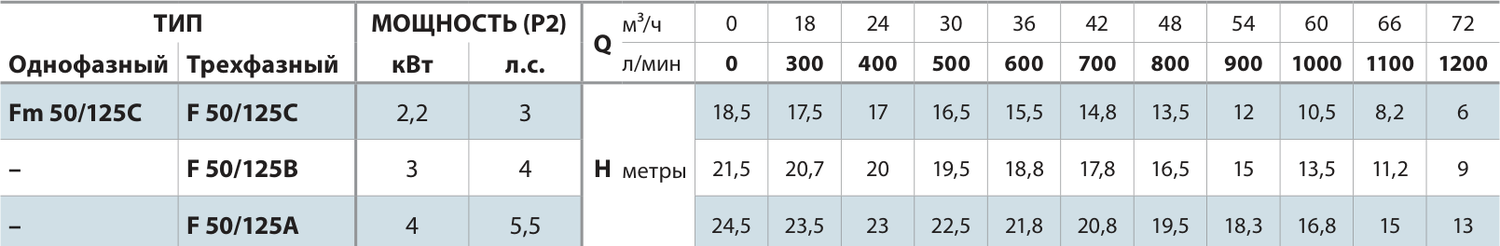

Напорная характеристика Pedrollo F 50/125 A

Максимум по напору — 24,5 м, но это при нулевом расходе; на 48 м³/ч остаётся 19,5 м. Рабочий диапазон — от 18 до 72 м³/ч: на этом участке насос сохраняет и КПД, и запас до кавитации. На графике ниже — заводские кривые типоразмера 50/125: напор, потребляемая мощность и NPSH (запас давления на входе, при котором вода ещё не вскипает в колесе). Нужная линия подписана буквой A. Если точка ложится у самого края диапазона, лучше взять соседнее исполнение — переплата за электричество догонит быстро.

Подача Q	Напор H
0 м³/ч	24,5 м
18 м³/ч	23,5 м
24 м³/ч	23 м
30 м³/ч	22,5 м
36 м³/ч	21,8 м
42 м³/ч	20,8 м
48 м³/ч	19,5 м
54 м³/ч	18,3 м
60 м³/ч	16,8 м
66 м³/ч	15 м
72 м³/ч	13 м

Назначение и область применения насосов Pedrollo F

Если перевести в привычные величины: резервуар на 50 м³ он наполнит примерно за 1,1 часа — по середине рабочего диапазона. На полном расходе 72 м³/ч насос держит 13 м напора. Чего он не терпит, так это грязной воды: песок точит колесо, волокно наматывается, уплотнение начинает течь.

Серия F рассчитана на чистую воду. Типовые задачи, которые закрывают насосы этой серии:

• Водоснабжение и повышение давления воды
• Орошение и полив
• Циркуляция воды в системах отопления
• Циркуляция воды в системах кондиционирования
• Моечные установки
• Противопожарные установки
• Промышленность и сельское хозяйство

Материалы и конструкция Pedrollo F 50/125 A

Корпус чугунный (EN-GJL-200), рабочее колесо — из латуни CW617N. Вал из нержавейки, проточную часть от подшипникового узла отделяет одинарное торцевое уплотнение. Пара трения в уплотнении — графит по керамике, эластомер NBR (тип FN-20). Эта пара не прощает сухого хода: без воды она перегревается и начинает пропускать. Корпус заполняют до первого пуска, а линию потом не опорожняют.

Узел	Материал и исполнение
Корпус насоса	Чугун EN-GJL-200
Рабочее колесо	Латунь CW617N, закрытое
Вал двигателя	Нержавеющая сталь EN 10088-3 1.4104
Торцевое уплотнение	FN-20 — графит / керамика / NBR
Фланцы	DN 65 вход, DN 50 выход, по EN 733
Класс изоляции / защита	F / IP X5

Колесо здесь латунное (CW617N), а не чугунное, как у крупных типоразмеров серии. На латунных лопатках не растут ржавые отложения, и геометрия каналов дольше остаётся исходной.

Торцевое уплотнение FN-20 — расходник. Запасное лучше держать на полке: замена обойдётся дешевле и быстрее, чем простой системы в ожидании поставки.

Электродвигатель и питание Pedrollo F 50/125 A

Двигатель трёхфазный: 4 кВт (5,5 л.с.), 230/400 В, 50 Гц. Частота вращения 2900 об/мин, режим S1. Обмотка класса F выдерживает 155 °C; корпус по IP X5 можно мыть из шланга, но топить нельзя. S1 означает, что насос может работать сутками без пауз на остывание — пока рабочая точка остаётся внутри рабочего диапазона. Трёхфазному насосу нужны защита от перегрузки и проверка направления вращения: при обратной фазировке он крутится, но напор даёт заниженный.

Габаритные размеры и присоединение Pedrollo F 50/125 A

Вход DN 65, выход DN 50, вес насоса 43,3 кг. Патрубки стоят по EN 733: всасывающий смотрит по оси вала, напорный — вверх. Ответные фланцы и крепёж идут отдельной позицией: проверьте, что они есть на объекте, до приезда монтажников.

Размер	Значение для F 50/125 A
Общая длина f	484 мм
Общая высота h	292 мм
Высота оси всасывающего патрубка h1	132 мм
Высота от оси до верха корпуса h2	160 мм
Расстояние от оси вала до лап a	100 мм
Длина между отверстиями лап n	242 мм
Шаг отверстий n1	190 мм
Шаг отверстий n2	240 мм
Вылет лапы w1	35 мм
Вылет лапы w2	35 мм
Диаметр крепёжного отверстия s	14 мм

Эксплуатационные ограничения Pedrollo F 50/125 A

Вода — от −10 до +90 °C, давление в корпусе не выше 10 бар. Воздух вокруг насоса — от −10 до +40 °C. Поднять воду он может с глубины до 7 метров. Предел по всасыванию упирается в кавитацию: чем выше насос стоит над водой, тем меньше остаётся давления на входе. Когда его не хватает, вода вскипает прямо в колесе, и пузырьки разрушают металл. Если вода ниже семи метров, насос переносят ближе к ней или делают подпор. Иначе он будет «сосать воздух» и греться.

Отличия Pedrollo F 50/125 A от других моделей Pedrollo F

Буквы A, B, C различают диаметр обточки рабочего колеса: A — самое большое, дальше по убыванию. У F 50/125 A предел по подаче 72 м³/ч, по напору 23,5 м, мощность 4 кВт. Кроме колеса и двигателя, у исполнений типоразмера 50/125 всё общее: корпус, фланцы и установочные размеры. Поэтому перейти на соседнее исполнение можно без переделки обвязки — насос встанет на те же болты.

Как подобрать насос Pedrollo F под задачу

1. Посчитайте расход. Сложите потребление точек, которые работают одновременно, — это подача Q в м³/ч.
2. Посчитайте напор. Высота подъёма плюс потери в трубах плюс нужное давление на выходе — это H в метрах.
3. Найдите точку на кривой. Отложите Q и H на графике выше: точка должна лежать на кривой или чуть ниже неё.
4. Проверьте запас. Точка выше кривой — берите исполнение ближе к началу алфавита: A мощнее, C слабее. Точка заметно ниже — возьмите букву дальше, это сэкономит электричество.

Обслуживание Pedrollo F 50/125 A

Первым в таком насосе изнашивается торцевое уплотнение. Это расходный узел с ограниченным ресурсом. Понять несложно: под насосом появляется вода в месте, где корпус стыкуется с двигателем. Подтягивать там нечего — узел меняют. Ресурс уплотнения зависит от двух вещей: чистоты воды и отсутствия сухого хода. Песок стирает пару трения, работа без воды её перегревает. Отсюда и практический вывод: сетчатый фильтр перед насосом и реле сухого хода — не лишние траты, а страховка для уплотнения и подшипников.

• Заполнить корпус водой перед первым пуском и после любого слива системы
• Не допускать работы «на сухую»: реле сухого хода или датчик уровня
• Держать рабочую точку внутри рабочего диапазона
• Проверять затяжку фланцевых соединений после первых часов работы
