Pedrollo F 80/200B — центробежный насос 219 м³/ч, напор 56 м

Pedrollo F 80/200B — чугунный консольный насос для чистой воды: до 219 м³/ч подачи и до 56 м напора. Одновременно эти числа не снимаются: на полной подаче остаётся 34,5 м, а 56 м напора насос держит на 30 м³/ч. Обычная работа для него — держать давление в системе водоснабжения, гонять воду по контуру охлаждения или подавать её на полив. Компоновка моноблочная — без промежуточного вала и муфты, а значит без ежегодной проверки центровки. Присоединительные размеры стандартные, по EN 733: F 80/200B встанет вместо насоса другой марки того же типоразмера без переделки обвязки.

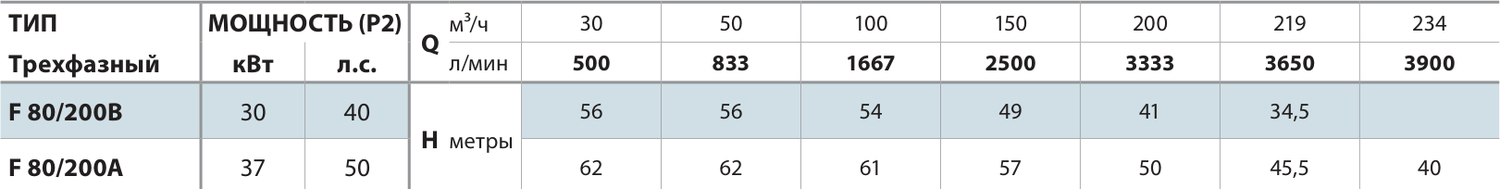

Графики и таблицы производительности Pedrollo F 80/200B

На малом расходе 30 м³/ч напор составляет 56 м, а на максимальных 219 м³/ч остаётся 34,5 м. Полезный диапазон — 30…219 м³/ч. Левее насос почти не даёт расхода и греет воду в корпусе, правее — тянет больше тока и рискует кавитацией. На графике ниже — заводские кривые типоразмера 80/200: напор, потребляемая мощность и NPSH (запас давления на входе, при котором вода ещё не вскипает в колесе). Нужная линия подписана буквой B. Считайте свою точку и смотрите, куда она попадает: ближе к середине кривой — дешевле эксплуатация.

Подача Q	Напор H
30 м³/ч	56 м
50 м³/ч	56 м
100 м³/ч	54 м
150 м³/ч	49 м
200 м³/ч	41 м
219 м³/ч	34,5 м

Применение насосов Pedrollo F

Берут его под непрерывную подачу чистой воды: 100 м³ уходит примерно за 48 минут при работе в середине диапазона. Предел по расходу — 219 м³/ч, напор на нём падает до 34,5 м. Ограничение ровно одно: вода должна быть чистой. Песок и волокно изнашивают торцевое уплотнение и колесо.

Серия F рассчитана на чистую воду. Типовые задачи, которые закрывают насосы этой серии:

• Водоснабжение и повышение давления воды
• Орошение и полив
• Циркуляция воды в системах отопления
• Циркуляция воды в системах кондиционирования
• Моечные установки
• Противопожарные установки
• Промышленность и сельское хозяйство

Конструкция и материалы Pedrollo F 80/200B

Корпус и колесо отлиты из чугуна EN-GJL-200 — классика для чистой воды. Вал из нержавейки, проточную часть от подшипникового узла отделяет одинарное торцевое уплотнение. Пара трения в уплотнении — графит по керамике, эластомер NBR (тип FN-40 NU). Сухой ход для графита с керамикой губителен. Корпус заливают водой до пуска и следят, чтобы всасывающая линия не завоздушилась.

Узел	Материал и исполнение
Корпус насоса	Чугун EN-GJL-200
Рабочее колесо	Чугун EN-GJL-200, закрытое
Вал двигателя	Нержавеющая сталь EN 10088-3 1.4104
Торцевое уплотнение	FN-40 NU — графит / керамика / NBR
Фланцы	DN 100 вход, DN 80 выход, по EN 733
Класс изоляции / защита	F / IP X5

Торцевое уплотнение FN-40 NU — расходник. Запасное лучше держать на полке: замена обойдётся дешевле и быстрее, чем простой системы в ожидании поставки.

Расход в сотни кубометров в час предъявляет требования к самой трассе: на трубе недостаточного диаметра потери напора съедают преимущество мощного насоса.

Электрическая часть Pedrollo F 80/200B

Двигатель трёхфазный, 30 кВт (40 л.с.), питание 400/690 В, 50 Гц. Вращается на 2900 об/мин в продолжительном режиме S1. Класс изоляции F — это допустимый нагрев обмотки 155 °C, степень защиты IP X5 — стойкость к струе воды, но не к погружению. S1 означает, что насос может работать сутками без пауз на остывание — пока рабочая точка остаётся внутри рабочего диапазона. Перед пуском сверьте направление вращения со стрелкой на корпусе. Перепутанные фазы — частая причина жалоб «насос новый, а воды мало».

Размеры, масса и присоединительные патрубки Pedrollo F 80/200B

Подключение фланцевое: DN 100 на входе, DN 80 на выходе, вес насоса 201,6 кг. Патрубки стоят по EN 733: всасывающий смотрит по оси вала, напорный — вверх. Ответные фланцы и крепёж идут отдельной позицией: проверьте, что они есть на объекте, до приезда монтажников.

Масса 201,6 кг требует бетонного основания или сварной рамы, а для подъёма — такелажной оснастки. Двигатель такой мощности запускают через устройство плавного пуска или по схеме «звезда — треугольник»: прямой пуск даёт бросок тока, который сажает сеть.

Условия эксплуатации и ограничения Pedrollo F 80/200B

Температура перекачиваемой воды допускается от −10 до +90 °C, давление в корпусе — до 10 бар. Воздух вокруг насоса — от −10 до +40 °C. Поднять воду он может с глубины до 7 метров. Предел по всасыванию упирается в кавитацию: чем выше насос стоит над водой, тем меньше остаётся давления на входе. Когда его не хватает, вода вскипает прямо в колесе, и пузырьки разрушают металл. Если вода ниже семи метров, насос переносят ближе к ней или делают подпор. Иначе он будет «сосать воздух» и греться.

Чем Pedrollo F 80/200B отличается от других моделей Pedrollo F

Буквы A, B, C различают диаметр обточки рабочего колеса: A — самое большое, дальше по убыванию. У F 80/200B предел по подаче 219 м³/ч, по напору 56 м, мощность 30 кВт. Кроме колеса и двигателя, у исполнений типоразмера 80/200 всё общее: корпус, фланцы и установочные размеры. Поэтому перейти на соседнее исполнение можно без переделки обвязки — насос встанет на те же болты.

Как подобрать насос Pedrollo F под задачу

1. Посчитайте расход. Сложите потребление точек, которые работают одновременно, — это подача Q в м³/ч.
2. Посчитайте напор. Высота подъёма плюс потери в трубах плюс нужное давление на выходе — это H в метрах.
3. Найдите точку на кривой. Отложите Q и H на графике выше: точка должна лежать на кривой или чуть ниже неё.
4. Проверьте запас. Точка выше кривой — берите исполнение ближе к началу алфавита: A мощнее, C слабее. Точка заметно ниже — возьмите букву дальше, это сэкономит электричество.

Обслуживание и износ Pedrollo F 80/200B

Первым в таком насосе изнашивается торцевое уплотнение. Это расходный узел с ограниченным ресурсом. Понять несложно: под насосом появляется вода в месте, где корпус стыкуется с двигателем. Подтягивать там нечего — узел меняют. Ресурс уплотнения зависит от двух вещей: чистоты воды и отсутствия сухого хода. Песок стирает пару трения, работа без воды её перегревает. Отсюда и практический вывод: сетчатый фильтр перед насосом и реле сухого хода — не лишние траты, а страховка для уплотнения и подшипников.

• Заполнить корпус водой перед первым пуском и после любого слива системы
• Не допускать работы «на сухую»: реле сухого хода или датчик уровня
• Держать рабочую точку внутри рабочего диапазона
• Поставить сетчатый фильтр на всасывании, если в воде возможен песок
