Pedrollo F 80/250A — центробежный насос 234 м³/ч, напор 88,5 м

Pedrollo F 80/250A — это чугунный консольный насос стандарта EN 733: до 234 м³/ч и до 88,5 м напора. Но не вместе: 60 м напора — это на максимальном расходе, а 88,5 м бывает на подаче 36 м³/ч. Место такого насоса — там, где вода идёт часами подряд: подача в здание, орошение поля, циркуляция теплоносителя. Это моноблок: рабочее колесо посажено на вал двигателя, корпус стоит на собственных лапах. Меньше деталей — меньше причин для вибрации. По EN 733 у всех насосов этого класса одинаковые фланцы и посадочные размеры, поэтому F 80/250A можно поставить в уже смонтированную линию.

Рабочие характеристики Pedrollo F 80/250A: подача и напор

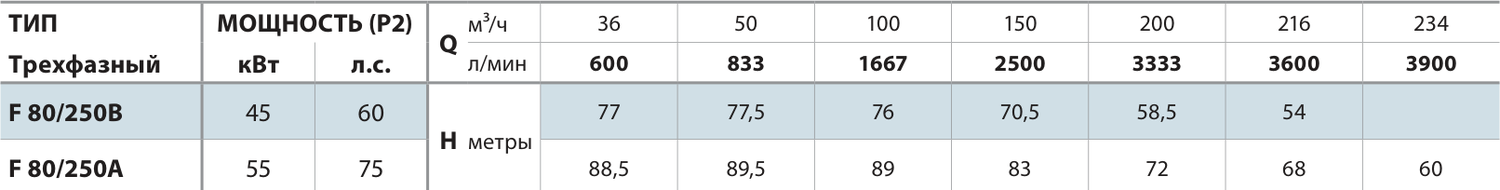

В начале рабочего диапазона, на 36 м³/ч, насос держит 88,5 м напора; к 234 м³/ч напор опускается до 60 м. Рабочая зона ограничена расходом от 36 до 234 м³/ч, и это не формальность: за правым краем двигатель уходит в перегруз. На графике ниже — заводские кривые типоразмера 80/250: напор, потребляемая мощность и NPSH (запас давления на входе, при котором вода ещё не вскипает в колесе). Нужная линия подписана буквой A. Правило простое: чем ближе расчётная точка к середине кривой, тем меньше киловатт уходит на кубометр воды.

Подача Q	Напор H
36 м³/ч	88,5 м
50 м³/ч	89,5 м
100 м³/ч	89 м
150 м³/ч	83 м
200 м³/ч	72 м
216 м³/ч	68 м
234 м³/ч	60 м

Области применения и установка насосов Pedrollo F

Это насос для чистой воды и постоянной работы: 100 м³ уходит примерно за 44 минуты — если считать по середине рабочего диапазона. Больше 234 м³/ч он не даст, и на этом расходе остаётся 60 м. Условие только одно — чистая вода. Абразив стачивает пару трения в уплотнении, волокно наматывается на колесо.

Серия F рассчитана на чистую воду. Типовые задачи, которые закрывают насосы этой серии:

• Водоснабжение и повышение давления воды
• Орошение и полив
• Циркуляция воды в системах отопления
• Циркуляция воды в системах кондиционирования
• Моечные установки
• Противопожарные установки
• Промышленность и сельское хозяйство

Материалы проточной части Pedrollo F 80/250A

Корпус и колесо отлиты из чугуна EN-GJL-200 — классика для чистой воды. Вал — нержавеющая сталь, между водой и подшипниками стоит одинарное торцевое уплотнение. Пара трения в уплотнении — графит по керамике, эластомер NBR (тип FH-45 NU). Главное правило по уплотнению: насос не должен крутиться без воды. Заполнили корпус перед пуском — и дальше не даём линии опорожняться.

Узел	Материал и исполнение
Корпус насоса	Чугун EN-GJL-200
Рабочее колесо	Чугун EN-GJL-200, закрытое
Вал двигателя	Нержавеющая сталь EN 10088-3 1.4104
Торцевое уплотнение	FH-45 NU — графит / керамика / NBR
Фланцы	DN 100 вход, DN 80 выход, по EN 733
Класс изоляции / защита	F / IP X5

Торцевое уплотнение FH-45 NU — расходник. Запасное лучше держать на полке: замена обойдётся дешевле и быстрее, чем простой системы в ожидании поставки.

Напор под 88,5 м — это уже высокое давление в трубе: проверьте, что арматура и сама труба рассчитаны на него, иначе слабым звеном станет не насос.

Электродвигатель Pedrollo F 80/250A

Стоит трёхфазный двигатель на 55 кВт (75 л.с.), напряжение 400/690 В, 50 Гц. Обороты — 2900 в минуту, режим продолжительный S1. Изоляция класса F держит нагрев обмотки до 155 °C, а защита IP X5 рассчитана на струю воды при мойке, но не на погружение. Режим S1 — это непрерывная работа: остановки для охлаждения двигателю не нужны. Ставьте защиту от перегрузки и после подключения проверьте, в ту ли сторону крутится вал: обратное вращение съедает напор и добавляет ток.

Габариты и монтаж Pedrollo F 80/250A

На всасывании фланец DN 100, на нагнетании DN 80, вес насоса 539 кг. Патрубки стоят по EN 733: всасывающий смотрит по оси вала, напорный — вверх. Контрфланцы с крепежом в комплект не входят — их заказывают отдельно, и об этом легко забыть до момента монтажа.

539 кг — это уже не «поставить вдвоём»: нужен фундамент или рама, а для монтажа понадобится таль или погрузчик. Двигатель такой мощности запускают через устройство плавного пуска или по схеме «звезда — треугольник»: прямой пуск даёт бросок тока, который сажает сеть.

Рабочие пределы Pedrollo F 80/250A

По температуре запас большой: от −10 до +90 °C. По давлению предел — 10 бар в корпусе. Воздух вокруг насоса — от −10 до +40 °C. Поднять воду он может с глубины до 7 метров. Ограничение в семь метров задаёт кавитация: чем выше насос над зеркалом воды, тем меньше остаётся запаса на всасывании, и в какой-то момент вода вскипает прямо в колесе. Зеркало ниже — значит, либо опускаем насос, либо обеспечиваем подпор на всасывании. Третьего варианта нет.

Что учитывать при эксплуатации Pedrollo F 80/250A

Слабое место известно заранее: торцевое уплотнение. Его меняют, и насос работает дальше. Признак — капли под корпусом в районе стыка двигателя и гидравлики. Течь по уплотнению не лечится подтяжкой, узел меняют целиком. Убивают уплотнение песок в воде и сухой ход. Оба случая — не про качество насоса, а про условия, в которых его заставили работать. Поэтому фильтр на всасывании и защита от сухого хода окупаются быстрее, чем кажется: они стоят дешевле одного ремонта.

• Заполнить корпус водой перед первым пуском и после любого слива системы
• Не допускать работы «на сухую»: реле сухого хода или датчик уровня
• Держать рабочую точку внутри рабочего диапазона
• Раз в сезон проверять, нет ли течи в стыке корпуса и двигателя

Сравнение Pedrollo F 80/250A с другими моделями Pedrollo F

Буква после дроби — обточка колеса, от большего диаметра к меньшему. Для F 80/250A это 234 м³/ч по расходу, 88,5 м по напору и 55 кВт на валу. Корпус, фланцы и посадочные размеры у всех исполнений типоразмера 80/250 одинаковые — меняются только колесо и двигатель. Значит, ошибка с выбором буквы не фатальна: замена встаёт на то же место, трубы трогать не нужно.

Порядок подбора насоса Pedrollo F

1. Посчитайте расход. Сложите потребление точек, которые работают одновременно, — это подача Q в м³/ч.
2. Посчитайте напор. Высота подъёма плюс потери в трубах плюс нужное давление на выходе — это H в метрах.
3. Найдите точку на кривой. Отложите Q и H на графике выше: точка должна лежать на кривой или чуть ниже неё.
4. Проверьте запас. Точка выше кривой — берите исполнение ближе к началу алфавита: A мощнее, C слабее. Точка заметно ниже — возьмите букву дальше, это сэкономит электричество.
