Pedrollo F 65/200AR — центробежный насос 156 м³/ч, напор 57 м

Pedrollo F 65/200AR — чугунный консольный насос с рабочим диапазоном до 156 м³/ч и напором до 57 м. Одновременно эти числа не снимаются: на полной подаче остаётся 42 м, а 57 м напора насос держит на 12 м³/ч. Обычная работа для него — держать давление в системе водоснабжения, гонять воду по контуру охлаждения или подавать её на полив. Гидравлика и двигатель собраны в один блок: вал общий, центровать при монтаже нечего. Размеры корпуса и фланцев заданы стандартом EN 733, так что F 65/200AR встаёт на место любого насоса того же типоразмера — переделывать обвязку не придётся.

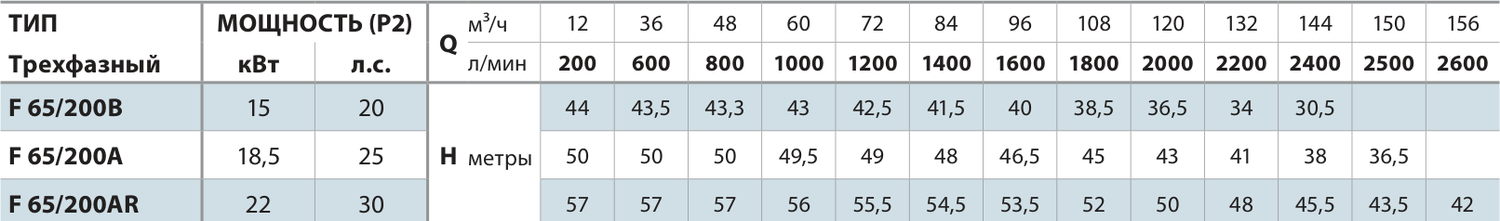

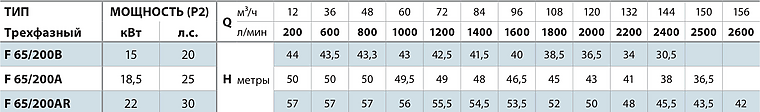

Напорная характеристика Pedrollo F 65/200AR

На малом расходе 12 м³/ч напор составляет 57 м, а на максимальных 156 м³/ч остаётся 42 м. Рабочий диапазон — от 12 до 156 м³/ч: на этом участке насос сохраняет и КПД, и запас до кавитации. На графике ниже — заводские кривые типоразмера 65/200: напор, потребляемая мощность и NPSH (запас давления на входе, при котором вода ещё не вскипает в колесе). Нужная линия подписана буквой AR. Если точка ложится у самого края диапазона, лучше взять соседнее исполнение — переплата за электричество догонит быстро.

Подача Q	Напор H
12 м³/ч	57 м
36 м³/ч	57 м
48 м³/ч	57 м
60 м³/ч	56 м
72 м³/ч	55,5 м
84 м³/ч	54,5 м
96 м³/ч	53,5 м
108 м³/ч	52 м
120 м³/ч	50 м
132 м³/ч	48 м
144 м³/ч	45,5 м
150 м³/ч	43,5 м
156 м³/ч	42 м

Назначение и область применения насосов Pedrollo F

Если перевести в привычные величины: 100 м³ уходит примерно за 1,2 часа — по середине рабочего диапазона. На полном расходе 156 м³/ч насос держит 42 м напора. Чего он не терпит, так это грязной воды: песок точит колесо, волокно наматывается, уплотнение начинает течь.

Серия F рассчитана на чистую воду. Типовые задачи, которые закрывают насосы этой серии:

• Водоснабжение и повышение давления воды
• Орошение и полив
• Циркуляция воды в системах отопления
• Циркуляция воды в системах кондиционирования
• Моечные установки
• Противопожарные установки
• Промышленность и сельское хозяйство

Материалы и конструкция Pedrollo F 65/200AR

Корпус и колесо отлиты из чугуна EN-GJL-200 — классика для чистой воды. Вал из нержавейки, проточную часть от подшипникового узла отделяет одинарное торцевое уплотнение. Пара трения в уплотнении — графит по керамике, эластомер NBR (тип FN-32 NU). Эта пара не прощает сухого хода: без воды она перегревается и начинает пропускать. Корпус заполняют до первого пуска, а линию потом не опорожняют.

Узел	Материал и исполнение
Корпус насоса	Чугун EN-GJL-200
Рабочее колесо	Чугун EN-GJL-200, закрытое
Вал двигателя	Нержавеющая сталь EN 10088-3 1.4104
Торцевое уплотнение	FN-32 NU — графит / керамика / NBR
Фланцы	DN 80 вход, DN 65 выход, по EN 733
Класс изоляции / защита	F / IP X5

Торцевое уплотнение FN-32 NU — расходник. Запасное лучше держать на полке: замена обойдётся дешевле и быстрее, чем простой системы в ожидании поставки.

Расход в сотни кубометров в час предъявляет требования к самой трассе: на трубе недостаточного диаметра потери напора съедают преимущество мощного насоса.

Электродвигатель и питание Pedrollo F 65/200AR

Двигатель трёхфазный: 22 кВт (30 л.с.), 400/690 В, 50 Гц. Частота вращения 2900 об/мин, режим S1. Обмотка класса F выдерживает 155 °C; корпус по IP X5 можно мыть из шланга, но топить нельзя. S1 означает, что насос может работать сутками без пауз на остывание — пока рабочая точка остаётся внутри рабочего диапазона. Трёхфазному насосу нужны защита от перегрузки и проверка направления вращения: при обратной фазировке он крутится, но напор даёт заниженный.

Габаритные размеры и присоединение Pedrollo F 65/200AR

Вход DN 80, выход DN 65, вес насоса 144,4 кг. Патрубки стоят по EN 733: всасывающий смотрит по оси вала, напорный — вверх. Ответные фланцы и крепёж идут отдельной позицией: проверьте, что они есть на объекте, до приезда монтажников.

Масса 144,4 кг требует бетонного основания или сварной рамы, а для подъёма — такелажной оснастки. Двигатель такой мощности запускают через устройство плавного пуска или по схеме «звезда — треугольник»: прямой пуск даёт бросок тока, который сажает сеть.

Размер	Значение для F 65/200AR
Общая длина f	751 мм
Общая высота h	405 мм
Высота оси всасывающего патрубка h1	180 мм
Высота от оси до верха корпуса h2	225 мм
Расстояние от оси вала до лап a	100 мм
Длина между отверстиями лап n	340 мм
Шаг отверстий n1	250 мм
Шаг отверстий n2	320 мм
Вылет лапы w1	47,5 мм
Вылет лапы w2	47,5 мм
Диаметр крепёжного отверстия s	14 мм

Эксплуатационные ограничения Pedrollo F 65/200AR

Вода — от −10 до +90 °C, давление в корпусе не выше 10 бар. Воздух вокруг насоса — от −10 до +40 °C. Поднять воду он может с глубины до 7 метров. Предел по всасыванию упирается в кавитацию: чем выше насос стоит над водой, тем меньше остаётся давления на входе. Когда его не хватает, вода вскипает прямо в колесе, и пузырьки разрушают металл. Если вода ниже семи метров, насос переносят ближе к ней или делают подпор. Иначе он будет «сосать воздух» и греться.

Отличия Pedrollo F 65/200AR от других моделей Pedrollo F

Буквы A, B, C различают диаметр обточки рабочего колеса: A — самое большое, дальше по убыванию. У F 65/200AR предел по подаче 156 м³/ч, по напору 57 м, мощность 22 кВт. Кроме колеса и двигателя, у исполнений типоразмера 65/200 всё общее: корпус, фланцы и установочные размеры. Поэтому перейти на соседнее исполнение можно без переделки обвязки — насос встанет на те же болты.

Как подобрать насос Pedrollo F под задачу

1. Посчитайте расход. Сложите потребление точек, которые работают одновременно, — это подача Q в м³/ч.
2. Посчитайте напор. Высота подъёма плюс потери в трубах плюс нужное давление на выходе — это H в метрах.
3. Найдите точку на кривой. Отложите Q и H на графике выше: точка должна лежать на кривой или чуть ниже неё.
4. Проверьте запас. Точка выше кривой — берите исполнение ближе к началу алфавита: A мощнее, C слабее. Точка заметно ниже — возьмите букву дальше, это сэкономит электричество.

Обслуживание Pedrollo F 65/200AR

Первым в таком насосе изнашивается торцевое уплотнение. Это расходный узел с ограниченным ресурсом. Понять несложно: под насосом появляется вода в месте, где корпус стыкуется с двигателем. Подтягивать там нечего — узел меняют. Ресурс уплотнения зависит от двух вещей: чистоты воды и отсутствия сухого хода. Песок стирает пару трения, работа без воды её перегревает. Отсюда и практический вывод: сетчатый фильтр перед насосом и реле сухого хода — не лишние траты, а страховка для уплотнения и подшипников.

• Заполнить корпус водой перед первым пуском и после любого слива системы
• Не допускать работы «на сухую»: реле сухого хода или датчик уровня
• Держать рабочую точку внутри рабочего диапазона
• Проверять затяжку фланцевых соединений после первых часов работы
