Pedrollo F 65/125A-INOX A316 — центробежный насос 132 м³/ч, напор 23 м

Pedrollo F 65/125A-INOX A316 — консольный насос из нержавеющей стали с рабочим диапазоном до 132 м³/ч и напором до 23 м. Но не вместе: 18 м напора — это на максимальном расходе, а 23 м бывает на подаче 36 м³/ч. Такие ставят в водоснабжении, поливе и контурах охлаждения — там, где воду нужно подавать помногу и подолгу. Это моноблок: рабочее колесо посажено на вал двигателя, корпус стоит на собственных лапах. Меньше деталей — меньше причин для вибрации. Размеры корпуса и фланцев заданы стандартом EN 733, так что F 65/125A-INOX A316 встаёт на место любого насоса того же типоразмера — переделывать обвязку не придётся.

Напорная характеристика Pedrollo F 65/125A-INOX A316

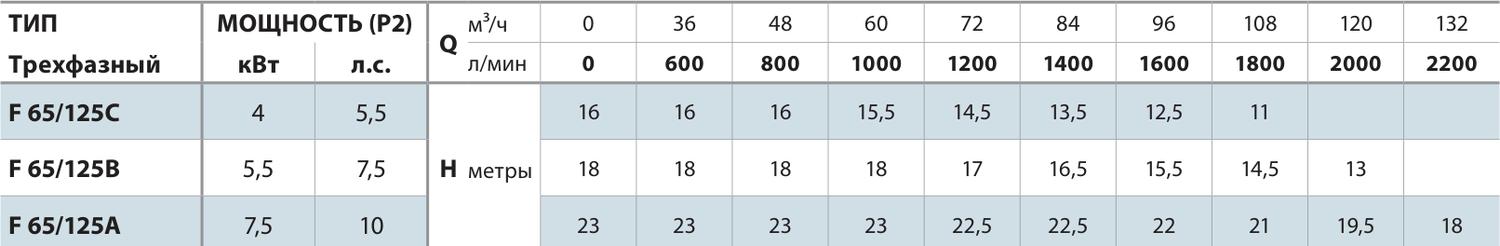

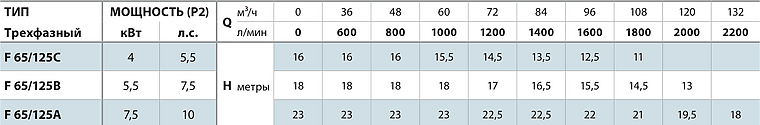

Максимум по напору — 23 м, но это при нулевом расходе; на 84 м³/ч остаётся 22,5 м. Рабочий диапазон — от 36 до 132 м³/ч: на этом участке насос сохраняет и КПД, и запас до кавитации. Ниже — заводские кривые типоразмера 65/125. Если точка ложится у самого края диапазона, лучше взять соседнее исполнение — переплата за электричество догонит быстро.

Подача Q	Напор H
0 м³/ч	23 м
36 м³/ч	23 м
48 м³/ч	23 м
60 м³/ч	23 м
72 м³/ч	22,5 м
84 м³/ч	22,5 м
96 м³/ч	22 м
108 м³/ч	21 м
120 м³/ч	19,5 м
132 м³/ч	18 м

Назначение и область применения насосов Pedrollo F

Если перевести в привычные величины: 100 м³ уходит примерно за 1,2 часа — по середине рабочего диапазона. На полном расходе 132 м³/ч насос держит 18 м напора. Чего он не терпит, так это грязной воды: песок точит колесо, волокно наматывается, уплотнение начинает течь.

Серия F рассчитана на чистую воду. Типовые задачи, которые закрывают насосы этой серии:

• Водоснабжение и повышение давления воды
• Орошение и полив
• Циркуляция воды в системах отопления
• Циркуляция воды в системах кондиционирования
• Моечные установки
• Противопожарные установки
• Промышленность и сельское хозяйство

Материалы и конструкция Pedrollo F 65/125A-INOX A316

И корпус, и рабочее колесо здесь из нержавеющей стали AISI 316 — это исполнение для воды, в которой чугун ржавеет изнутри. Вал — нержавеющая сталь, между водой и подшипниками стоит одинарное торцевое уплотнение. Пара трения в уплотнении — графит по керамике, эластомер NBR (тип FN-24). Эта пара не прощает сухого хода: без воды она перегревается и начинает пропускать. Корпус заполняют до первого пуска, а линию потом не опорожняют.

Узел	Материал и исполнение
Корпус насоса	Нержавеющая сталь AISI 316
Рабочее колесо	Нержавеющая сталь AISI 316, закрытое
Вал двигателя	Нержавеющая сталь EN 10088-3 1.4104
Торцевое уплотнение	FN-24 — графит / керамика / NBR
Фланцы	DN 80 вход, DN 65 выход, по EN 733
Класс изоляции / защита	F / IP X5

Нержавеющая проточная часть меняет не характеристику, а срок службы в неудобной воде: мягкой, деминерализованной, с хлоридами.

Расход в сотни кубометров в час предъявляет требования к самой трассе: на трубе недостаточного диаметра потери напора съедают преимущество мощного насоса.

Электродвигатель и питание Pedrollo F 65/125A-INOX A316

Двигатель трёхфазный: 7,5 кВт (10 л.с.), 400/690 В, 50 Гц. Частота вращения 2900 об/мин, режим S1. Обмотка класса F выдерживает 155 °C; корпус по IP X5 можно мыть из шланга, но топить нельзя. Режим S1 — это непрерывная работа: остановки для охлаждения двигателю не нужны. Трёхфазному насосу нужны защита от перегрузки и проверка направления вращения: при обратной фазировке он крутится, но напор даёт заниженный.

Габаритные размеры и присоединение Pedrollo F 65/125A-INOX A316

Вход DN 80, выход DN 65, вес насоса 63,3 кг. Патрубки стоят по EN 733: всасывающий смотрит по оси вала, напорный — вверх. Контрфланцы с крепежом в комплект не входят — их заказывают отдельно, и об этом легко забыть до момента монтажа.

Размер	Значение для F 65/125A-INOX A316
Общая длина f	557 мм
Общая высота h	340 мм
Высота оси всасывающего патрубка h1	160 мм
Высота от оси до верха корпуса h2	180 мм
Расстояние от оси вала до лап a	100 мм
Длина между отверстиями лап n	291 мм
Шаг отверстий n1	212 мм
Шаг отверстий n2	280 мм
Вылет лапы w1	47,5 мм
Вылет лапы w2	47,5 мм
Диаметр крепёжного отверстия s	14 мм

Эксплуатационные ограничения Pedrollo F 65/125A-INOX A316

Вода — от −10 до +90 °C, давление в корпусе не выше 10 бар. Воздух вокруг насоса — от −10 до +40 °C. Поднять воду он может с глубины до 7 метров. Ограничение в семь метров задаёт кавитация: чем выше насос над зеркалом воды, тем меньше остаётся запаса на всасывании, и в какой-то момент вода вскипает прямо в колесе. Зеркало ниже — значит, либо опускаем насос, либо обеспечиваем подпор на всасывании. Третьего варианта нет.

Обслуживание Pedrollo F 65/125A-INOX A316

Слабое место известно заранее: торцевое уплотнение. Его меняют, и насос работает дальше. Признак — капли под корпусом в районе стыка двигателя и гидравлики. Течь по уплотнению не лечится подтяжкой, узел меняют целиком. Убивают уплотнение песок в воде и сухой ход. Оба случая — не про качество насоса, а про условия, в которых его заставили работать. Поэтому фильтр на всасывании и защита от сухого хода окупаются быстрее, чем кажется: они стоят дешевле одного ремонта.

• Заполнить корпус водой перед первым пуском и после любого слива системы
• Не допускать работы «на сухую»: реле сухого хода или датчик уровня
• Держать рабочую точку внутри рабочего диапазона
• Проверять затяжку фланцевых соединений после первых часов работы

Отличия Pedrollo F 65/125A-INOX A316 от других моделей Pedrollo F

Буква после дроби — обточка колеса, от большего диаметра к меньшему. Для F 65/125A-INOX A316 это 132 м³/ч по расходу, 23 м по напору и 7,5 кВт на валу. Суффикс -I (INOX) к обточке отношения не имеет: гидравлика и кривая те же, что у чугунной модели того же типоразмера, но корпус и колесо отлиты из нержавеющей стали AISI 316. Присоединительные и установочные размеры одинаковые. Геометрия проточной части, фланцы и посадочные размеры у типоразмера 65/125 общие — отличается материал. Значит, ошибка с выбором буквы не фатальна: замена встаёт на то же место, трубы трогать не нужно.

Порядок подбора насоса Pedrollo F

1. Посчитайте расход. Сложите потребление точек, которые работают одновременно, — это подача Q в м³/ч.
2. Посчитайте напор. Высота подъёма плюс потери в трубах плюс нужное давление на выходе — это H в метрах.
3. Найдите точку на кривой. Отложите Q и H на графике выше: точка должна лежать на кривой или чуть ниже неё.
4. Проверьте запас. Точка выше кривой — берите исполнение ближе к началу алфавита: A мощнее, C слабее. Точка заметно ниже — возьмите букву дальше, это сэкономит электричество.
