Pedrollo F 100/250B — центробежный насос 309 м³/ч, напор 75 м

Pedrollo F 100/250B — это чугунный консольный насос стандарта EN 733: до 309 м³/ч и до 75 м напора. Одновременно эти числа не снимаются: на полной подаче остаётся 48 м, а 75 м напора насос держит на 48 м³/ч. Обычная работа для него — держать давление в системе водоснабжения, гонять воду по контуру охлаждения или подавать её на полив. Гидравлика и двигатель собраны в один блок: вал общий, центровать при монтаже нечего. По EN 733 у всех насосов этого класса одинаковые фланцы и посадочные размеры, поэтому F 100/250B можно поставить в уже смонтированную линию.

Рабочие характеристики Pedrollo F 100/250B: подача и напор

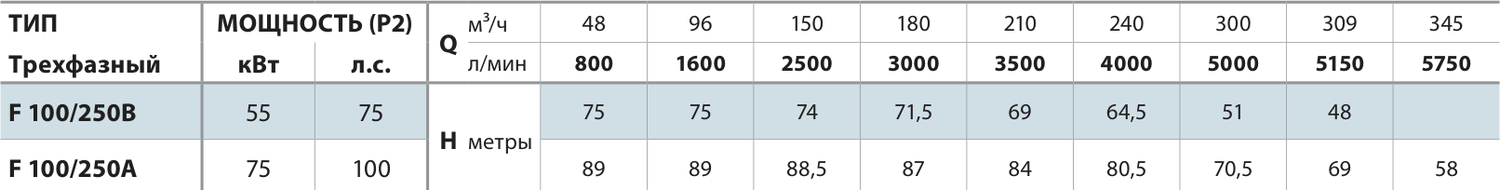

На малом расходе 48 м³/ч напор составляет 75 м, а на максимальных 309 м³/ч остаётся 48 м. Рабочая зона ограничена расходом от 48 до 309 м³/ч, и это не формальность: за правым краем двигатель уходит в перегруз. На графике ниже — заводские кривые типоразмера 100/250: напор, потребляемая мощность и NPSH (запас давления на входе, при котором вода ещё не вскипает в колесе). Нужная линия подписана буквой B. Правило простое: чем ближе расчётная точка к середине кривой, тем меньше киловатт уходит на кубометр воды.

Подача Q	Напор H
48 м³/ч	75 м
96 м³/ч	75 м
150 м³/ч	74 м
180 м³/ч	71,5 м
210 м³/ч	69 м
240 м³/ч	64,5 м
300 м³/ч	51 м
309 м³/ч	48 м

Области применения и установка насосов Pedrollo F

Это насос для чистой воды и постоянной работы: 100 м³ уходит примерно за 34 минуты — если считать по середине рабочего диапазона. Больше 309 м³/ч он не даст, и на этом расходе остаётся 48 м. Условие только одно — чистая вода. Абразив стачивает пару трения в уплотнении, волокно наматывается на колесо.

Серия F рассчитана на чистую воду. Типовые задачи, которые закрывают насосы этой серии:

• Водоснабжение и повышение давления воды
• Орошение и полив
• Циркуляция воды в системах отопления
• Циркуляция воды в системах кондиционирования
• Моечные установки
• Противопожарные установки
• Промышленность и сельское хозяйство

Материалы проточной части Pedrollo F 100/250B

Корпус и колесо отлиты из чугуна EN-GJL-200 — классика для чистой воды. Вал из нержавейки, проточную часть от подшипникового узла отделяет одинарное торцевое уплотнение. Пара трения в уплотнении — графит по керамике, эластомер NBR (тип FH-45 NU). Главное правило по уплотнению: насос не должен крутиться без воды. Заполнили корпус перед пуском — и дальше не даём линии опорожняться.

Узел	Материал и исполнение
Корпус насоса	Чугун EN-GJL-200
Рабочее колесо	Чугун EN-GJL-200, закрытое
Вал двигателя	Нержавеющая сталь EN 10088-3 1.4104
Торцевое уплотнение	FH-45 NU — графит / керамика / NBR
Фланцы	DN 125 вход, DN 100 выход, по EN 733
Класс изоляции / защита	F / IP X5

Торцевое уплотнение FH-45 NU — расходник. Запасное лучше держать на полке: замена обойдётся дешевле и быстрее, чем простой системы в ожидании поставки.

Напор под 75 м — это уже высокое давление в трубе: проверьте, что арматура и сама труба рассчитаны на него, иначе слабым звеном станет не насос.

Электродвигатель Pedrollo F 100/250B

Стоит трёхфазный двигатель на 55 кВт (75 л.с.), напряжение 400/690 В, 50 Гц. Обороты — 2900 в минуту, режим продолжительный S1. Изоляция класса F держит нагрев обмотки до 155 °C, а защита IP X5 рассчитана на струю воды при мойке, но не на погружение. S1 означает, что насос может работать сутками без пауз на остывание — пока рабочая точка остаётся внутри рабочего диапазона. Ставьте защиту от перегрузки и после подключения проверьте, в ту ли сторону крутится вал: обратное вращение съедает напор и добавляет ток.

Габариты и монтаж Pedrollo F 100/250B

На всасывании фланец DN 125, на нагнетании DN 100, вес насоса 539,3 кг. Патрубки стоят по EN 733: всасывающий смотрит по оси вала, напорный — вверх. Ответные фланцы и крепёж идут отдельной позицией: проверьте, что они есть на объекте, до приезда монтажников.

Масса 539,3 кг требует бетонного основания или сварной рамы, а для подъёма — такелажной оснастки. Двигатель такой мощности запускают через устройство плавного пуска или по схеме «звезда — треугольник»: прямой пуск даёт бросок тока, который сажает сеть.

Рабочие пределы Pedrollo F 100/250B

По температуре запас большой: от −10 до +90 °C. По давлению предел — 10 бар в корпусе. Воздух вокруг насоса — от −10 до +40 °C. Поднять воду он может с глубины до 7 метров. Предел по всасыванию упирается в кавитацию: чем выше насос стоит над водой, тем меньше остаётся давления на входе. Когда его не хватает, вода вскипает прямо в колесе, и пузырьки разрушают металл. Если вода ниже семи метров, насос переносят ближе к ней или делают подпор. Иначе он будет «сосать воздух» и греться.

Сравнение Pedrollo F 100/250B с другими моделями Pedrollo F

Буквы A, B, C различают диаметр обточки рабочего колеса: A — самое большое, дальше по убыванию. У F 100/250B предел по подаче 309 м³/ч, по напору 75 м, мощность 55 кВт. Кроме колеса и двигателя, у исполнений типоразмера 100/250 всё общее: корпус, фланцы и установочные размеры. Поэтому перейти на соседнее исполнение можно без переделки обвязки — насос встанет на те же болты.

Как подобрать насос Pedrollo F под задачу

1. Посчитайте расход. Сложите потребление точек, которые работают одновременно, — это подача Q в м³/ч.
2. Посчитайте напор. Высота подъёма плюс потери в трубах плюс нужное давление на выходе — это H в метрах.
3. Найдите точку на кривой. Отложите Q и H на графике выше: точка должна лежать на кривой или чуть ниже неё.
4. Проверьте запас. Точка выше кривой — берите исполнение ближе к началу алфавита: A мощнее, C слабее. Точка заметно ниже — возьмите букву дальше, это сэкономит электричество.

Что учитывать при эксплуатации Pedrollo F 100/250B

Первым в таком насосе изнашивается торцевое уплотнение. Это расходный узел с ограниченным ресурсом. Понять несложно: под насосом появляется вода в месте, где корпус стыкуется с двигателем. Подтягивать там нечего — узел меняют. Ресурс уплотнения зависит от двух вещей: чистоты воды и отсутствия сухого хода. Песок стирает пару трения, работа без воды её перегревает. Отсюда и практический вывод: сетчатый фильтр перед насосом и реле сухого хода — не лишние траты, а страховка для уплотнения и подшипников.

• Заполнить корпус водой перед первым пуском и после любого слива системы
• Не допускать работы «на сухую»: реле сухого хода или датчик уровня
• Держать рабочую точку внутри рабочего диапазона
• Раз в сезон проверять, нет ли течи в стыке корпуса и двигателя
